厂家生产供应XC圆形航空插头 设计精良 15061087108
| 价 格： | 1.00 | |
| 加工定制： | 是 | |
| 品牌： | 领航 | |
| 型号： | XC系列电连接器 | |
| 应用范围： | 航空 | |
| 种类： | 线束/连接线/端子线 | |
| 接口类型： | AC/DC | |
| 支持卡数： | 五合一 | |
| 读卡类型： | IC | |
| 形状： | 圆形 | |
| 制作工艺： | 其他 | |
| 特性： | 防水 | |
| 工作频率： | 低频 | |
| 接触件材质： | 高强度铝合金材料 | |
| 绝缘体材质： | 耐热热塑性 | |
| 芯数： | 2、3、5、7等 | |
| 针数： | 2、3、5、7等 | |
| 线长： | 10（mm） |
| LYP系列电连接器 特点简介 本系列产品壳体采用高强度铝合金材料加工而成，卡口式 外槽连接，具有体积小、重量轻、使用方便、耐插拔、导 电性能佳等特点。广泛适用于各类电器设备、仪器、仪表 之间的线路连接。 技术特征 环境性能 工作温度：-55℃~-125℃ 相对湿度：40℃时达95% 工作高度：海拔20000m 振动：频率10Hz~2000Hz 加速度147m/s² 冲击：加速度490 m /s² 恒加速度：490 m /s² 气密性：耐气压0.2Mpa(仅密封性插座) | dzsc/18/9593/18959392.jpg |
电气性能
接触电阻及额定电流
| 接触件规格（mm） | 接触电阻（mΩ） | 额定电流（A） |
| Φ0.8 | ≤8 | 3 |
| Φ1.0 | ≤5 | 5 |
| Φ1.5 | ≤3 | 10 |
| Φ2.5 | ≤1 | 25 |
额定电压、耐电压及绝缘电阻
| 工作环境 | 额定电压（V） | 耐电压（V） | 绝缘电阻（mΩ） |
| 常温常压 | 500 | 1500 | ≥3000 |
| 湿 热 | 500 | 750 | ≥100 |
| 高 温 | 500 | ---- | ≥500 |
| 低气压条件4.39kpa | 250 | 350 | ---- |
注：接触件数为32、37、65芯时，耐电压则为1000V
机械性能
壳体：高强度铝合金材料
镀层： 阳极氧化着色、电熔镀漆、镀镍
绝缘体：耐热热塑性
接触件：铜合金材料
镀层 金
机械寿命：500次
外形安装及尺寸
dzsc/18/9593/18959392.jpg
| 型号 | 安装尺寸 | 外形尺寸 | |||||||
| A | D1 | M左 | B | D2 | D3 | L | L1 | L2 | |
| LYP21 | 22~24 | Φ12 | M21×0.75 | 31 | Φ31 | Φ22.7 | 79 | 51 | 45 |
| LYP28 | 28~32 | Φ18 | M28×1 | 38 | Φ38 | Φ28.7 | 88 | 56 | 49 |
| LYP36 | 36~40 | Φ26 | M36×1 | 46 | Φ46 | Φ36.7 | 108 | 67 | 60 |
标志、代号及意义
dzsc/18/9593/18959392.jpg
LYP接点型谱图（装针绝缘体插合面视图）
dzsc/18/9593/18959392.jpg
- 所属城市：江苏 泰州
- [联系时请说明来自维库仪器仪表网]
- 联系人： 朱强海
- 电话：0523-87596158
- 传真：0523-87599876
- 手机：13852886487
- QQ ：
领航公司提供FB型煤矿专用防爆连接器 欢迎选用 15061087108
信息内容：dzsc/18/9634/18963475.jpg FB型防爆连接器产品按JB/T2729-1999标准设计生产的交流移动电站用三相四极插头插座和按GB3936.8-2003《爆炸性气体环境用电气设备的第8部分“n”型电气设备》标准设计生产的无火花防爆型插头座。两大主导产品系列有：15A、25A、60A、100A、150A、200A、300A以及单芯系列400-1000A移动式插头（YT）固定式插座（GZ）和移动式插座（YZ）等几十个品种。防爆插头座产品铝合金壳体，镀银结仇体，整体结构具有轻巧美观、插拔快捷、防水抗震、接触可靠、安全耐用。广泛用于石油、国防、电力、航空、矿山等领域。张桂生
领航公司提供XQ系列普通圆形电连接器 欢迎选购 15061087108

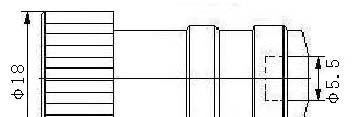

信息内容：XQ系列普通圆形电连接器简介：本系列产品主要适用于低压信号 连接，采用螺纹连接结构，该产 品具有体积小、防雨淋的特点、 防护等级可达IP67。主要技术性能环境性能—工作温度：－20℃～70℃dzsc/18/9740/18974069.jpg机械性能—壳 体：铜合金—接 触 件：铜合金—镀 层：镍—镀 层：金—绝缘体：热塑性材料—机械寿命：250次电气性能—接触电阻及额定电流接触件规格（mm）接触电阻（mΩ）额定电流（A）Φ0.8≤83Φ1≤55Φ1.5≤310—额定电压、 耐电压及绝缘电阻工作环境额定电压（V）耐电压（V）绝缘电阻（mΩ）常温常压5001500≥3000湿 热500750≥100高 温500----≥500低气压条件4.39kpa250350----标志、代号及意义dzsc/18/9740/18974069.jpg接点排列图（装针绝缘体插合面视图）dzsc/18/9740/18974069.jpgXQ9插座外形及安装尺寸（螺母并紧）dzsc/18/9740/18974069.jpgXQ9插头外形及尺寸dzsc/18/9740/18974069.jpgXQ12插座外形及安装尺寸（螺母并紧）dzsc/18/9740/18974069.jpgXQ12插座外形及安装尺寸（方法兰）dzsc/18/9740/18974069.jpgXQ12插头外形及尺寸dzsc/18/9740/18974069.jpgXQ16...
