领航公司提供XQ系列普通圆形电连接器 欢迎选购 15061087108
| 价 格： | 60.00 | |
| 加工定制： | 否 | |
| 品牌： | 领航 | |
| 型号： | XQ系列普通圆形电连接器 | |
| 应用范围： | 航空 | |
| 种类： | 线束/连接线/端子线 | |
| 接口类型： | AC/DC | |
| 支持卡数： | 五合一 | |
| 读卡类型： | CF | |
| 形状： | 圆形 | |
| 制作工艺： | 熔接 | |
| 特性： | 防水 | |
| 工作频率： | 高频 | |
| 接触件材质： | 铜合金 | |
| 绝缘体材质： | 热塑性材料 | |
| 芯数： | 2、3、5、7 | |
| 针数： | 2、3、5、7 | |
| 线长： | 10（mm） |
XQ系列普通圆形电连接器
| 简介： 本系列产品主要适用于低压信号 连接，采用螺纹连接结构，该产 品具有体积小、防雨淋的特点、 防护等级可达IP67。 主要技术性能 环境性能 —工作温度：－20℃～70℃ | dzsc/18/9740/18974069.jpg |
机械性能
| —壳 体：铜合金 | —接 触 件：铜合金 |
| —镀 层：镍 | —镀 层：金 |
| —绝缘体：热塑性材料 | —机械寿命：250次 |
电气性能
—接触电阻及额定电流
| 接触件规格（mm） | 接触电阻（mΩ） | 额定电流（A） |
| Φ0.8 | ≤8 | 3 |
| Φ1 | ≤5 | 5 |
| Φ1.5 | ≤3 | 10 |
—额定电压、 耐电压及绝缘电阻
| 工作环境 | 额定电压（V） | 耐电压（V） | 绝缘电阻（mΩ） |
| 常温常压 | 500 | 1500 | ≥3000 |
| 湿 热 | 500 | 750 | ≥100 |
| 高 温 | 500 | ---- | ≥500 |
| 低气压条件4.39kpa | 250 | 350 | ---- |
标志、代号及意义
dzsc/18/9740/18974069.jpg
接点排列图（装针绝缘体插合面视图）
dzsc/18/9740/18974069.jpg
XQ9插座外形及安装尺寸（螺母并紧）
dzsc/18/9740/18974069.jpg
XQ9插头外形及尺寸
dzsc/18/9740/18974069.jpg
XQ12插座外形及安装尺寸（螺母并紧）
dzsc/18/9740/18974069.jpg
XQ12插座外形及安装尺寸（方法兰）
dzsc/18/9740/18974069.jpg
XQ12插头外形及尺寸
dzsc/18/9740/18974069.jpg
XQ16插座外形及安装尺寸（螺母并紧）
dzsc/18/9740/18974069.jpg
XQ16插座外形及安装尺寸（方法兰）
dzsc/18/9740/18974069.jpg
XQ16插头外形及尺寸
dzsc/18/9740/18974069.jpg
- 所属城市：江苏 泰州
- [联系时请说明来自维库仪器仪表网]
- 联系人： 朱强海
- 电话：0523-87596158
- 传真：0523-87599876
- 手机：13852886487
- QQ ：
领航公司提供Y50H玻璃烧结电连接器 欢迎选用 15061087108
信息内容：dzsc/19/0150/19015067.jpgY50H真空气密封连接器广泛应用于各种电子仪器、密封容器的电子设备与电源之间的电路连接。该系列密封连接器的连接方式为螺纹或卡口等多种形式连接，使用方便。在插座上采用玻璃烧结工艺，气密性性能强。密封座有方法兰式，圆形螺纹拼紧式和穿墙式，与之配套的插头仍采用普通的非密封的插头即可。 张桂生
领航公司提供CXCH系列电连接器 欢迎选购 15061087108

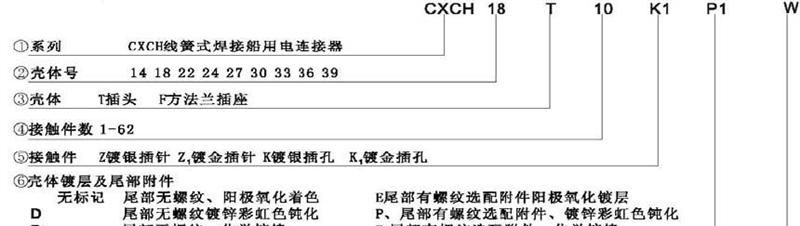

信息内容：CXCH系列简 介为XC系列派生产品，主要技术性能与XCH基本相同。 插头、插座端接方式为焊接。可应用于各种恶劣环境。符合GJB2889。技术特性环境性能工作温度：-55℃～ 200℃相对湿度：40℃时达95%工作高度：海拔30000m振动：频率10Hz～2000 Hz加速度196m/s2冲击：加速度490m/s2恒加速度：490m/s2防盐雾，防潮湿，防霉菌性能等符合GJB2889标准的要求。dzsc/19/0150/19015071.jpg电气性能接触电阻及额定电流接触件规格（mm）接触电阻（mΩ）额定电流（A）φ1≤55φ1.5≤2.510φ2≤1.2520φ3≤0.7540额定电压及耐电压工作环境额定电压V耐电压V常温常压500≥1500湿热状态500≥300低气压状态1KPa250≥300绝缘电阻：MΩ工作等级标准条件高温湿温绝缘电阻≥5000≥1000≥100外壳间电连续性：铝合金外壳≤2.5 mΩ机械性能壳体：高强度铝合金材料非屏蔽镀层：阳极氧化作色屏蔽镀层：镀锌彩虹色钝化或军绿色钝化、化学镀镍绝缘体：耐热热固性材料接触件：铜合金材料表面镀金、银封线体和密封圈：硅橡胶材料机械寿命：1000次标记代号及意义dzsc/19/0150/19015071.jpg说明：1、表示整套电连接器时，标记代号采用分数形式，插座标记写作...
