安科瑞300286.SZ 精度0.2S计量用电流互感器
| 价 格： | 140.00 | |
| 应用范围： | 测量 | |
| 种类： | 电流互感器 | |
| 品牌/商标： | 国产 | |
| 型号/规格： | AKH-0.66 G | |
| 封装形式： | 环氧树脂电感 | |
| 绕线形式： | 单层密绕式 | |
| 导磁体性质： | 铁芯 | |
| 安装方式： | 引线输出安装 | |
| 额定电流： | 5A 1A（mA） | |
| 标称电压： | 660（V） |
安科瑞AKH-0.66G低压计量型电流互感器专用于工业计量，准确级0.2S，可与计费电能表配套使用，计量准确可靠。一次电流测量范围5-2000A，计量范围广，规格多。
AKH-0.66G系列电流互感器外壳采用阻燃、耐温140℃的进口聚碳酸酯注塑成形，铁芯采用取向冷轧硅钢带卷绕而成，二次导线采用高强度电磁漆包线，产品结构新颖，造型美观，安装方便，体积小，质量轻，准确度高，容量大。
型号说明
dzsc/18/9569/18956986.jpg
规格尺寸
尺寸 规格 | 外形尺寸(mm) | 穿孔尺寸(mm) | 安装尺寸(mm) | |||||
W | H | D | a | e | Φ | M | N | |
AKH-0.66G-30×30I | 85 | 102 | 50 | 32 | 11 | 22 | / | 57.5 |
AKH-0.66G-40I | 75 | 98 | 45 | 42 | 31 | 11 | 40 | 57.5 |
AKH-0.66G-60I | 102 | 130 | 45 | 61.5 | 21 | 45 | 42 | 57.5 |
AKH-0.66G-60Ⅱ | 102 | 125 | 45 | 61 | 33 | / | 42 | 57.5 |
AKH-0.66G-80I | 118 | 140 | 45 | 82 | 11 | 52 | 60 | 57.5 |
AKH-0.66G-80Ⅱ | 117 | 119 | 45 | 82 | 32 | / | 60 | 57.5 |
AKH-0.66G-100Ⅱ | 145 | 125 | 45 | 103 | 35 | / | 80 | 57.5 |
l 规格参数对照表
dzsc/18/9569/18956986.jpg
dzsc/18/9569/18956986.jpg
选型说明
l 根据一次电流及母线截面等参数选择对应的规格产品。一次导线穿越互感器窗孔。打开翻盖，通过压线片进行二次接线，二次接线引出后翻盖复位。计量电能可直接利用翻盖小孔加封铅印，以防窃电。
l 工作电流长期不超过1.1倍额定值，允许在1.2倍额定值时短时使用，时间不超过1h；
l 根据被测电流大小，选定额定电流比，一般选用比被测电流大2/3左右的额定电流；
l 产品极性表示为：一次接线标志P1、P2，相应二次接线标志S1、S2；S1表示P1的同名端，S2表示P2的同名端；
l 测量仪表接于S1、S2端上，此时所接回路的总负荷不应超过互感器的额定负荷，当安装仪表位置与电流互感器相距甚远或回路负载较大时，应优先选用二次电流为1A的规格；
l 注意根据母排的规格和根数，选用相匹配窗口大小的互感器。
"
- 所属城市：江苏 无锡
- [联系时请说明来自维库仪器仪表网]
- 联系人： 沈若娴
- 电话：0510-86179966
- 传真：0510-86179966
- 手机：13861667970
- QQ ：
安科瑞300286.SZ AKH-0.66 K-30*20电流互感器

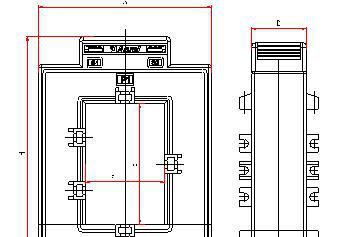

信息内容：型号：AKH-0.66 K-30*20 规格：5A 品牌：安科瑞 厂家：江苏安科瑞电器制造有限公司 厂址：江苏省江阴市南闸东盟工业园东盟路5号 网址：http://www.jyacrel.cn/ AKH-0.66K系列低压电流互感器主要应用于配电系统改造项目，安装方便，无须拆一次母线，亦可带电操作，不影响客户正常用电，为用户改造项目节省人力、物力、财力，提高效率。该系列电流互感器可与继电器保护、测量以及计量装置配套使用。 l 型号说明 dzsc/18/9694/18969425.jpg l 规格尺寸 dzsc/18/9694/18969425.jpg 尺寸规格外形尺寸(mm)安装尺寸(mm)穿孔尺寸(mm)备注WHDMNae规格(A)重量(kg)K-30×2090114405049.52232100-4000.8-0.9K-80×50114159367849.55282250-10001.25-1.4K-80×801441593610849.58282250-10001.3-1.5K-120×801441993610849.582122500-15001.6-1.8K-120×601642145210849.562122300-30001.6-1.8K-160×801842545212049.5821621000-50002.8-3.7 l 规格参数对照表型号额定电流比(A)准确级额定负荷（VA）K-30×20100-150/5(1)1.01.0200-300/5(1)0.51.5400/5(1)0.52.5K-80×50250-300/5(1)11.5400/5(1)0.51.5500-8...
供应竖式安装电流互感器 AKH-0.66 100III、AKH-0.66 120III

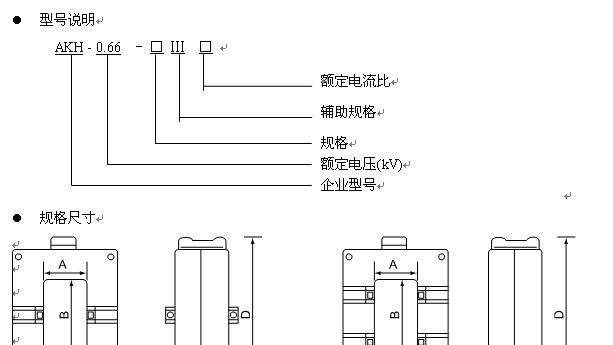

信息内容：江苏安科瑞竖式安装电流互感器 AKH-0.66 100III、AKH-0.66 120III电流互感器特点: 立式方孔型，可穿越1~3根汇流排，不但具有Ⅰ、Ⅱ型的特点，而且可作供电系统计量电能用，以及可与电流继电器配套作保护用。 dzsc/18/9722/18972243.jpg 尺寸规格型式外形尺寸安装尺寸图形CDEABAKH-0.66 60Ⅲ100143563262图1AKH-0.66 80Ⅲ100168563282图2AKH-0.66 100Ⅲ1051935632102图2AKH-0.66 120Ⅲ1252185652122图2AKH-0.66 130Ⅲ1252225753133图2 l 规格参数对照表 规格额定电流比(A)准确级及相应额定负荷(VA)穿心匝数母排规格(mm)/根数电缆外径(mm)0.2级0.5级(匝)100Ⅲ600-800/5(1)101100×10/1-2/1000/5(1)102011200/5(1)2011500/5(1)2012000/5(1)2012500/5(1)3013000/5(1)3014000/5(1)3015000/5(1)301120Ⅲ600-800/5101120×10/1-3/1000/5(1)102011200/5(1)2011500/5(1)2012000/5(1)2012500/5(1)3013000/5(1)3014000/5(1)3015000/5(1)301130Ⅲ2000/5(1)201130×10/1-3125×10/1-3/2500/5(1)3013000/5(1)3014000/5(1)3015000/5(1)3016300/5(1)301
