供应竖式安装电流互感器 AKH-0.66 100III、AKH-0.66 120III
| 价 格： | 109.00 | |
| 应用范围： | 测量 | |
| 种类： | 电流互感器 | |
| 品牌/商标： | 安科瑞 | |
| 型号/规格： | AKH-0.66 100III | |
| 封装形式： | 环氧树脂电感 | |
| 绕线形式： | 单层间绕式 | |
| 导磁体性质： | 铁芯 | |
| 安装方式： | 底板安装 | |
| 额定电流： | 1A、5A（mA） | |
| 标称电压： | 660（V） |

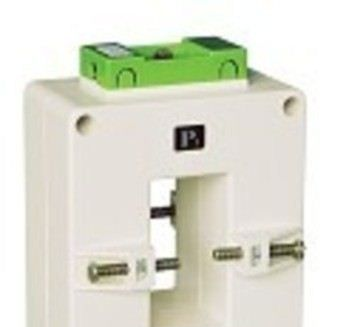

江苏安科瑞竖式安装电流互感器 AKH-0.66 100III、AKH-0.66 120III电流互感器特点:
立式方孔型，可穿越1~3根汇流排，不但具有Ⅰ、Ⅱ型的特点，而且可作供电系统计量电能用，以及可与电流继电器配套作保护用。
dzsc/18/9722/18972243.jpg
尺寸 规格型式 | 外形尺寸 | 安装尺寸 | 图形 | |||
C | D | E | A | B | ||
AKH-0.66 60Ⅲ | 100 | 143 | 56 | 32 | 62 | 图1 |
AKH-0.66 80Ⅲ | 100 | 168 | 56 | 32 | 82 | 图2 |
AKH-0.66 100Ⅲ | 105 | 193 | 56 | 32 | 102 | 图2 |
AKH-0.66 120Ⅲ | 125 | 218 | 56 | 52 | 122 | 图2 |
AKH-0.66 130Ⅲ | 125 | 222 | 57 | 53 | 133 | 图2 |
l 规格参数对照表
规格 | 额定电流比(A) | 准确级及相应额定负荷(VA) | 穿心匝数 | 母排规格(mm)/根数 | 电缆外径(mm) | |
0.2级 | 0.5级 | (匝) | ||||
100Ⅲ | 600-800/5(1) | 10 | 1 | 100×10/1-2 | / | |
1000/5(1) | 10 | 20 | 1 | |||
1200/5(1) | 20 | 1 | ||||
1500/5(1) | 20 | 1 | ||||
2000/5(1) | 20 | 1 | ||||
2500/5(1) | 30 | 1 | ||||
3000/5(1) | 30 | 1 | ||||
4000/5(1) | 30 | 1 | ||||
5000/5(1) | 30 | 1 | ||||
120Ⅲ | 600-800/5 | 10 | 1 | 120×10/1-3 | / | |
1000/5(1) | 10 | 20 | 1 | |||
1200/5(1) | 20 | 1 | ||||
1500/5(1) | 20 | 1 | ||||
2000/5(1) | 20 | 1 | ||||
2500/5(1) | 30 | 1 | ||||
3000/5(1) | 30 | 1 | ||||
4000/5(1) | 30 | 1 | ||||
5000/5(1) | 30 | 1 | ||||
130Ⅲ | 2000/5(1) | 20 | 1 | 130×10/1-3 | / | |
2500/5(1) | 30 | 1 | ||||
3000/5(1) | 30 | 1 | ||||
4000/5(1) | 30 | 1 | ||||
5000/5(1) | 30 | 1 | ||||
6300/5(1) | 30 | 1 | ||||
