0-1000A闭环式高精度霍尔电流传感器CSM1000SH
| 价 格： | 750.00 | |
| 材料： | 混合物 | |
| 种类： | 霍尔 | |
| 加工定制： | 是 | |
| 防护等级： | IP61 | |
| 材料物理性质： | 磁性材料 | |
| 型号： | CSM1000SH | |
| 材料晶体结构： | 非晶 | |
| 线性度： | 0.1（%F.S.） | |
| 迟滞： | 0.1（%F.S.） | |
| 重复性： | 0.1（%F.S.） | |
| 漂移： | 0.1 | |
| 分辨率： | 0.1 | |
| 品牌： | 奇霍 | |
| 输出信号： | 模拟型 | |
| 灵敏度： | 0.1 | |
| 制作工艺： | 集成 |
CSM1000SH系列霍尔电流传感器
CSM1000S系列电流传感器的初、次级之间是绝缘的，可用于测量直流、交流和脉冲电流.
电参数 | |||
| CSM1000SH |
| |
额定输入电流 |
| 1000 | A |
测量电流范围 |
| 2000 | A |
测量电阻 | with±15V@±1000Amax | 0(min) 30(max) | Ω |
| @±1200Amax | 0(min) 20(max) | Ω |
| with±24V@±1000Amax | 0(min) 75(max) | Ω |
| @±2000Amax | 0(min) 20(max) | Ω |
匝 比 |
| 1:5000 | Ω |
额定输出电流 |
| 200±0.5% | mA |
电源电压 |
| ±15～±24 | V |
零电流失调 |
| ±0.2 | mA |
电流失调温漂 | -40℃～85℃ | ±0.5 | mA |
响应时间 |
| ＜1 | µs |
线性度 |
| ≤0.1 | %FS |
绝缘电压 | 50HZ,1min | 6 | KV |
di/dt跟随精度 |
| ＞100 | A/μs |
带宽(-3dB) |
| DC…150 | KHz |
次级线圈电阻 |
| 32 | Ω |
工作温度 |
| -40～ 85 | ℃ |
储存温度 |
| -40～ 125 | ℃ |
结构参数 |
dzsc/18/9544/18954440.jpg
使用说明 |
1.在IP按箭头方向流动时，IS是正向；
2.初级导体温度不应超过100℃；
3.母排完全充满初级穿孔时动态表现（di/dt和响应时间）为；
4.为了达到的磁耦合，初级线匝应绕在传感器顶部。
- 所属城市：江苏 南京
- [联系时请说明来自维库仪器仪表网]
- 联系人： 叶付刚
- 电话：025-52773843
- 传真：025-52773843
- 手机：
- QQ ：
南京奇霍（茶花港联）新品 0-80A单电源霍尔电流传感器CSM080EET5
信息内容：CSM080EET5系列霍尔电流传感器 霍尔效应闭环原理的电流传感器，能在电隔离条件下测量直流、交流、脉冲以及各种不规则波形的电流。 电参数 型号CSM025EET5CSM040EET5CSM080EET5 IPN原边额定输入电流25
奇霍科技测AC0-1500A两线制交流电流变送器A-CS21500EK2T

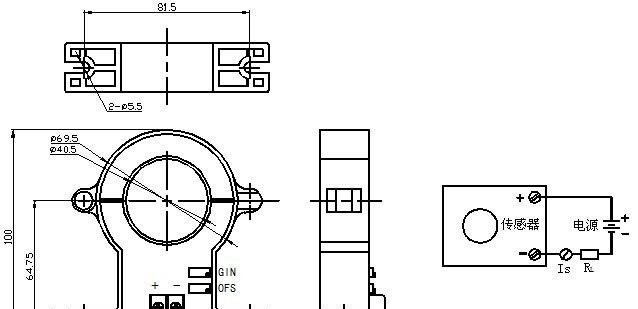

信息内容：A-CT21500EK2T系列两线交流电流变送器应用霍尔原理的电流传感器，能在电隔离条件下测量交流信号电流,输出和被测电流有效值成比例的4-20mA直流电流输出。它们仅需两线制连接，无需单独的回路电源。电参数 型号A-CT2100EK2TA-CT2300EK2TA-CT2500EK2TA-CT21000EK2TA-CT21500EK2T IPN原边输入电流量程0～100(AC)0～300(AC)0～500(AC)0～1000(AC)0～1500(AC)A(rms)IS副边输出电流4-20(DC)mARL负载电阻 0～250ΩIP过载IPNX120%A(rms)VC电源电压负载250Ω时 12～ 35VεL线性度<1%FSXG精度TA=25℃ ±1 %FSIOT输出电流温度漂移 TA=-25～ 85℃ <0.005mA/℃Tr响应时间≤20msf响应频率20Hz～20kHz Vd绝缘电压在原边与副边电路之间5KV有效值/50Hz/1分钟 TA工作环境温度 -25～ 85℃TS贮存环境温度 -40～ 100℃ 内部保护过电压保护，过大电流保护，极性保护 m重量290g外形尺寸（mm） 外部接线图dzsc/18/9603/18960361.jpg使用说明1、传感...
