奇霍科技测AC0-1500A两线制交流电流变送器A-CS21500EK2T
| 价 格： | 260.00 | |
| 材料： | 混合物 | |
| 种类： | 霍尔 | |
| 加工定制： | 是 | |
| 防护等级： | IP63 | |
| 材料物理性质： | 绝缘体 | |
| 型号： | A-CS21500EK2T | |
| 材料晶体结构： | 非晶 | |
| 线性度： | 0.1（%F.S.） | |
| 迟滞： | 0.1（%F.S.） | |
| 重复性： | 0.1（%F.S.） | |
| 漂移： | 0.1 | |
| 分辨率： | 0.1 | |
| 品牌： | 奇霍 | |
| 输出信号： | 模拟型 | |
| 灵敏度： | 0.1 | |
| 制作工艺： | 集成 |
A-CT21500EK2T系列两线交流电流变送器
应用霍尔原理的电流传感器，能在电隔离条件下测量交流信号电流,输出和被测电流有效值
成比例的4-20mA直流电流输出。它们仅需两线制连接，无需单独的回路电源。
电参数 | |||||||
| 型号 | A-CT2100EK2T | A-CT2300EK2T | A-CT2500EK2T | A-CT21000EK2T | A-CT21500EK2T |
|
IPN | 原边输入电流量程 | 0～100(AC) | 0～300(AC) | 0～500(AC) | 0～1000(AC) | 0～1500(AC) | A(rms) |
IS | 副边输出电流 | 4-20(DC) | mA | ||||
RL | 负载电阻 | 0～250 | Ω | ||||
IP | 过载 | IPNX120% | A(rms) | ||||
VC | 电源电压 | 负载250Ω时 12～ 35 | V | ||||
εL | 线性度 | <1 | %FS | ||||
XG | 精度 | TA=25℃ ±1 | %FS | ||||
IOT | 输出电流温度漂移 | TA=-25～ 85℃ <0.005 | mA/℃ | ||||
Tr | 响应时间 | ≤20 | ms | ||||
f | 响应频率 | 20Hz～20kHz |
| ||||
Vd | 绝缘电压 | 在原边与副边电路之间5KV有效值/50Hz/1分钟 |
| ||||
TA | 工作环境温度 | -25～ 85 | ℃ | ||||
TS | 贮存环境温度 | -40～ 100 | ℃ | ||||
| 内部保护 | 过电压保护，过大电流保护，极性保护 |
| ||||
m | 重量 | 290 | g | ||||
外形尺寸（mm） 外部接线图 | |||||||
dzsc/18/9603/18960361.jpg | |||||||
使用说明 | |||||||
1、传感器正确接线后，当被测电流从传感器穿过，即可在输出端测得相应的电流值。 2、传感器的输出幅度可根据用户需求进行适当的调节。 3、可按用户需求定制不同额定输入电流的传感器。 | |||||||
- 所属城市：江苏 南京
- [联系时请说明来自维库仪器仪表网]
- 联系人： 叶付刚
- 电话：025-52773843
- 传真：025-52773843
- 手机：
- QQ ：
4-20ma输出型交流电流变送器

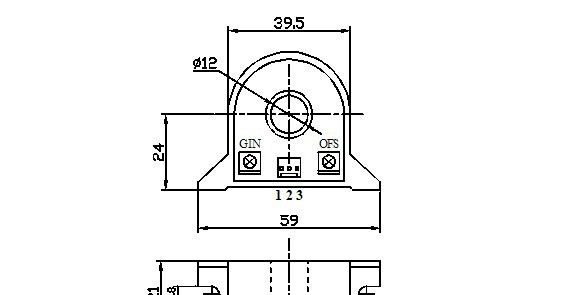

信息内容：A-CS050GET系列交流电流变送器 应用电磁感应原理的电流传感器，能在电隔离条件下测量交流信号电流,输出和被测电流有效值成比例的4-20mA直流电流输出。 电参数 型号A-CS005GETA-CS010GETA-CS020GETA-CS050GET IPN原边输入电流量程0～5(AC)0～10(AC)0～20(AC)0～50(AC)A(rms)IP过载IPNX120%A(rms)IS副边输出电流4-20(DC)mARL测量电阻(额定电流时) VC=12V时：0～250VC=24V时：0～850ΩVC电源电压 12～ 24VεL线性度<0.5%FSXG精度TA=25℃ ±0.5 %FSIOT输出电流温度漂移 TA=-25～ 85℃ <0.003mA/℃Tr响应时间≤300msf响应频率20Hz～5kHz Vd绝缘电压在原边与副边电路之间3KV有效值/50Hz/1分钟 TA工作环境温度 -25～ 85℃TS贮存环境温度 -40～ 85℃ 内部保护过大电流保护，极性保护 外形尺寸（mm） dzsc/18/9721/18972129.jpg使用说明1、传感器正确接线后，当被测电流从传感器穿过，即可在输出端测得相应的电流值。2、传感器的输出幅度可根据用户需求进行适当的调节。...
南京奇霍（茶花港联）0-100A交流电流变送器A-CT2100LT

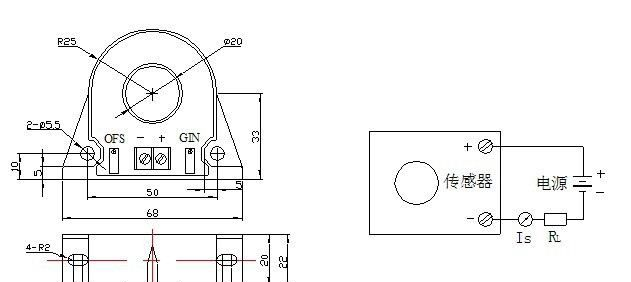

信息内容：A-CT2100LT系列两线交流电流变送器 应用电磁感应原理的电流传感器，能在电隔离条件下测量交流信号电流,输出和被测电流有效值成比例的4-20mA直流电流输出。它们仅需两线制连接，无需单独的回路电源。电参数 型号A-CT2010LTA-CT2020LTA-CT2050LTA-CT2100LT IPN原边输入电流量程0～10(AC)0～20(AC)0～50(AC)0～100(AC)A(rms)IS副边输出电流 4-20(DC)mARL负载电阻 0～250ΩIP过载IPNX120%A(rms)VC电源电压负载250Ω时 12～ 35VεL线性度<0.2%FSXG精度TA=25℃ ±0.5 %FSIOT输出电流温度漂移 TA=-25～ 85℃ <0.005mA/℃Tr响应时间 ≤300msf响应频率 40Hz～5kHz Vd绝缘电压在原边与副边电路之间3KV有效值/50Hz/1分钟 TA工作环境温度 -25～ 85℃TS贮存环境温度 -40～ 100℃ 内部保护过电压保护，过大电流保护，极性保护 外形尺寸（mm） 外部接线图dzsc/18/9747/18974722.jpg使用说明1、传感器正确接线后，当被...
