南京奇霍高品质霍尔电流传感器CS1000S
| 价 格： | 150.00 | |
| 材料： | 混合物 | |
| 种类： | 霍尔 | |
| 加工定制： | 是 | |
| 防护等级： | IP63 | |
| 材料物理性质： | 磁性材料 | |
| 型号/规格： | CS1000S | |
| 材料晶体结构： | 非晶 | |
| 线性度： | 1（%F.S.） | |
| 迟滞： | 0.1（%F.S.） | |
| 重复性： | 0.1（%F.S.） | |
| 漂移： | 1 | |
| 分辨率： | 1 | |
| 品牌/商标： | 奇霍 | |
| 输出信号： | 模拟型 | |
| 灵敏度： | 1 | |
| 制作工艺： | 集成 |
CS1000S系列霍尔电流传感器
应用霍尔效应开环原理的电流传感器，能在电隔离条件下测量直流、交流、脉冲以及各种不规则波形的电流。
电参数 | |||||||||
| 型号 | CS100S | CS200S | CS300S | CS400S | CS500S | CS600S | CS1000S |
|
IPN | 原边额定输入电流 | 100 | 200 | 300 | 400 | 500 | 600 | 1000 | A |
IP | 原边电流测量范围 | 0～±300 | 0～±600 | 0～±900 | 0～±1200 | 0～±1200 | 0～±1200 | 0～±1200 | A |
VOUT | 副边额定输出电压 | 4±1% | V | ||||||
VC | 电源电压 | ±15(±5%) | V | ||||||
IC | 电流消耗 | VC=±15V <25 | mA | ||||||
Vd | 绝缘电压 | 在原边与副边电路之间3KV有效值/50Hz/1分钟 |
| ||||||
εL | 线性度 | <1 | %FS | ||||||
V0 | 零点失调电压 | TA=25℃ <±25 | mV | ||||||
VOM | 磁失调电压 | IPN→0 <±25 | mV | ||||||
VOT | 失调电压温漂 | IP=0 TA=-25～ 85℃ <±1 | mV/℃ | ||||||
Tr | 响应时间 | ≤5 | μs | ||||||
f | 频带宽度(-3dB) | DC～20 | kHz | ||||||
TA | 工作环境温度 | -25～ 85 | ℃ | ||||||
TS | 贮存环境温度 | -40～ 100 | ℃ | ||||||
RL | 负载电阻 | ≥10K | Ω | ||||||
| 标准 | Q/3201CHGL02-2007 |
| ||||||
外形尺寸（mm） | |||||||||
| dzsc/18/9538/18953812.jpg | |||||||||
使用说明 | |||||||||
1、错误的接线可能导致传感器损坏。传感器通电后，当被测电流从传感器箭头方向穿过，即可在输出端测得同相电压值。 2、传感器的输出幅度可根据用户需求进行适当的调节。 3、可按用户需求定制不同额定输入电流和输出电压的传感器。 | |||||||||
|
- 所属城市：江苏 南京
- [联系时请说明来自维库仪器仪表网]
- 联系人： 叶付刚
- 电话：025-52773843
- 传真：025-52773843
- 手机：
- QQ ：
奇霍新品电镀电源用大电流可拆式霍尔传感器CS10000KC
信息内容：CS10000KC系列霍尔可拆卸电流传感器 应用霍尔效应开环原理的电流传感器，能在电隔离条件下测量直流、交流、脉冲以及各种不规则波形的电流。电参数 型号CS1000KCCS3000KCCS5000KCCS8000KCCS10000KC IPN原边额定输入电流100030005000800010000AIP原边电流测量范围 0～±20000～±60000～±100000～±120000～±12000AVOUT副边额定输出电压4±1%VVC电源电压±15(±5%)VIC电流消耗VC=±15V <35mAVd绝缘电压在原边与副边电路之间6KV有效值/50Hz/1分钟 εL线性度<1%FSV0零点失调电压TA=25℃ <±25mVVOM磁失调电压 IPN→0 <±30mVVOT失调电压温漂 IP=0 TA=-25～ 85℃ <±1mV/℃Tr响应时间<7μsf频带宽度(-3dB)DC～3kHzTA工作环境温度 -25～ 85℃TS贮存环境温度 -40～ 100℃RL负载电阻 ≥10KΩ 标准Q/320115QHKJ01-2010 外形尺寸（mm） ...
0-1000A闭环式高精度霍尔电流传感器CSM1000SH

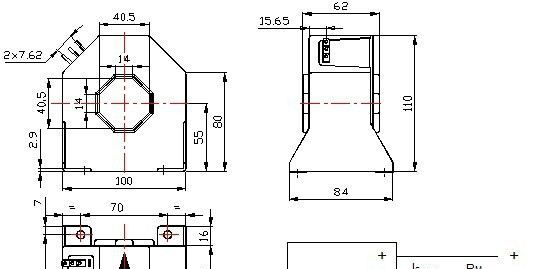

信息内容：CSM1000SH系列霍尔电流传感器 CSM1000S系列电流传感器的初、次级之间是绝缘的，可用于测量直流、交流和脉冲电流. 电参数 CSM1000SH 额定输入电流 1000A测量电流范围 2000A测量电阻with±15V@±1000Amax0(min) 30(max)Ω @±1200Amax0(min) 20(max)Ω with±24V@±1000Amax0(min) 75(max)Ω @±2000Amax0(min) 20(max)Ω匝 比 1:5000Ω额定输出电流 200±0.5%mA电源电压 ±15～±24V零电流失调 ±0.2mA电流失调温漂-40℃～85℃±0.5mA响应时间 ＜1µs线性度 ≤0.1%FS绝缘电压50HZ,1min6KVdi/dt跟随精度 ＞100A/μs带宽(-3dB) DC…150KHz次级线圈电阻 32Ω工作温度 -40～ 85℃储存温度 -40～ 125℃ 结构参数dzsc/18/9544/18954440.jpg 使用说明1.在IP按箭头方向流动时，IS是正向；2.初级导体温度不应超过100℃；3.母排完全充满初级穿孔时动态表现（di/dt和响应时间）为；4.为了达到的磁耦合，初级线匝应绕在传感器顶部。
