0-500A磁平衡式霍尔电流传感器CSM500LTB
| 价 格： | 200.00 | |
| 材料： | 混合物 | |
| 种类： | 霍尔 | |
| 加工定制： | 是 | |
| 防护等级： | IP63 | |
| 材料物理性质： | 磁性材料 | |
| 型号： | CSM500LTB | |
| 材料晶体结构： | 非晶 | |
| 线性度： | 0.1（%F.S.） | |
| 迟滞： | 0.1（%F.S.） | |
| 重复性： | 0.1（%F.S.） | |
| 漂移： | 0.1 | |
| 分辨率： | 0.1 | |
| 品牌： | 奇霍 | |
| 输出信号： | 模拟型 | |
| 灵敏度： | 0.1 | |
| 制作工艺： | 集成 |
CSM500LTB系列霍尔电流传感器
应用霍尔效应闭环原理的电流传感器，能在电隔离条件下测量直流、交流、脉冲以及各种不规则波形的电流。
电参数 | ||||
| 型号 | CSM300LTB | CSM500LTB |
|
IPN | 原边额定输入电流 | 300 | 500 | A |
IP | 原边电流测量范围 | 0～±500 | 0～±800 | A |
ISN | 副边额定输出电流 | 100±0.5% | 100±0.5% | mA |
KN | 匝数比 | 1：3000 | 1：5000 |
|
RM | 测量电阻(VC=±15V) | IP=±300 0~95 | IP=±500 0~62 | Ω |
(VC=±15V) | IP=±500 0~40 | IP=±800 0~11 | Ω | |
(VC=±18V) | IP=±300 0~122 | IP=±500 0~88 | Ω | |
(VC=±18V) | IP=±500 0~58 | IP=±800 0~30 | Ω | |
VC | 电源电压 | ±15～±18(±5%) | V | |
IC | 电流消耗 | VC=±15V 28 Is | mA | |
Vd | 绝缘电压 | 在原边与副边电路之间5KV有效值/50Hz/1分钟 |
| |
εL | 线性度 | <0.1 | %FS | |
I0 | 零点失调电流 | TA=25℃ <±0.25 | mA | |
IOM | 磁失调电流 | IP→0 <±0.20 | mA | |
IOT | 失调电流温漂 | IP=0 TA=-25～ 85℃ <±0.5 | mA | |
Tr | 响应时间 | <1 | μs | |
f | 频带宽度(-3dB) | DC～100 | kHz | |
TA | 工作环境温度 | -25～ 85 | ℃ | |
TS | 贮存环境温度 | -40～ 100 | ℃ | |
RS | 副边线圈内阻(TA=25℃) | 31 | 60 | Ω |
| 标准 | Q/3201CHGL02-2007 |
| |

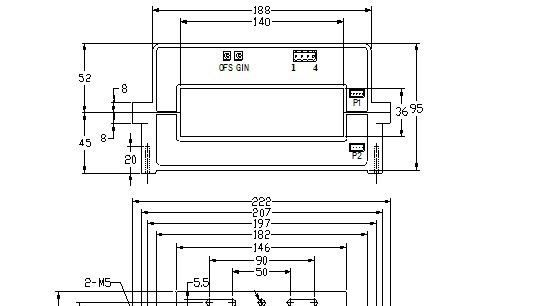

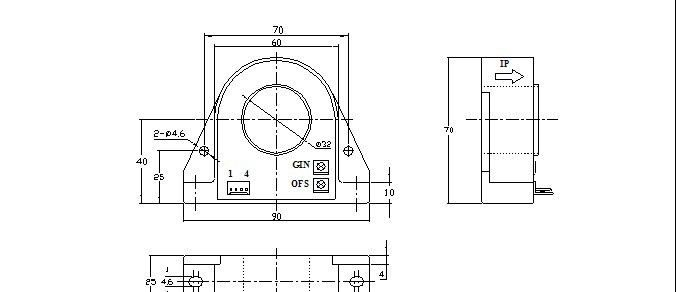

外形尺寸（mm） 外部接线图 | ||||
| dzsc/18/9536/18953605.jpg | ||||
使用说明 | ||||
1、错误的接线可能导致传感器损坏。传感器通电后，当被测电流从传感器箭头方向穿过，即可在输出端测得同相电流值。 2、母排完全充满原边穿孔时动态特性(di/dt和响应时间)。 3、为了达到的磁耦合，原边线匝应绕在传感器顶部。 | ||||
