【特价供应】B4X系列霍尔电流传感器【品质保障 信誉】
| 价 格： | 150.00 | |
| 品牌/商标： | 正角 | |
| 型号/规格： | B4X系列霍尔闭环电流传感器 | |
| 种类： | 霍尔 | |
| 材料： | 聚合物 | |
| 材料物理性质： | 半导体 | |
| 材料晶体结构： | 非晶 | |
| 制作工艺： | 集成 | |
| 输出信号： | 模拟型 | |
| 防护等级： | 1 | |
| 线性度： | 1（%F.S.） | |
| 迟滞： | 1（%F.S.） | |
| 重复性： | 1（%F.S.） | |
| 灵敏度： | 0.1 | |
| 漂移： | 0.05 | |
| 分辨率： | 1 |
B4X系列霍尔闭环电流传感器
◆电参数
| B4X-200A | B4X-300A | B4X-400A | B4X-600A |
|
原边额定输入电流 | 200 | 300 | 400 | 600 | A |
原边电流测量范围 | 0——±300 | 0——±450 | 0——±600 | 0——±800 | A |
副边额定输出电流 | 100 | 100 | 100 | 100 | mA |
匝数比 | 1:2000 | 1:3000 | 1:4000 | 1:6000 |
|
测量电阻VC=±15V/IPN | 0——88 | 0——76 | 0——63 | 0——32 | Ω |
VC=±18V/IPN | 0——117 | 0——105 | 0——92 | 0——61 | Ω |
副边线圈内阻（TA=25℃） | 19 | 31 | 44 | 75 | Ω |
电源电压 | ±15——±18 | V | |||
电流消耗VC=±15V | 20 Is | mA | |||
绝缘电压 | 在原边与副边电路之间5KV有效值/50Hz/1分钟 |
| |||
线性度 | ＜0.1 | %FS | |||
精度TA=25℃，VC=±15V | 0.7 | % | |||
零点失调电流TA=25℃ | ＜±0.30 | mA | |||
磁失调电流 | ＜±0.20 | mA | |||
失调电流温漂 | ±0.5 | mA | |||
响应时间 | ＜1 | μs | |||
频带宽度（-3db） | DC——100 | KHz | |||
工作环境温度 | -40—— 85 | ℃ | |||
储存环境温度 | -40—— 125 | ℃ | |||
◆ 外形尺寸（mm）
dzsc/18/9532/18953245.jpg
◆注意事项
1.测量小于25A的电流时，可以用多匝线圈，以便得到的精度。
2.当输入电流排充满通孔时，能得到的动态特性（di/dt和响应时间）。
3.输入电流排的温度不应超过100℃。
- 所属城市：江苏 南京
- [联系时请说明来自维库仪器仪表网]
- 联系人： 严宏春
- 电话：025-84866782
- 传真：025-84866782
- 手机：
- QQ ：
【行业推荐】B6系列霍尔电流传感器/161电流传感器/661

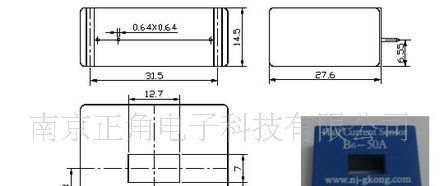

信息内容：B6系列霍尔闭环电流传感器◆电参数型号B6-50AB6-100A 原边额定输入电流50100A原边电流测量范围0——±800——±150A副边额定输出电流5050mA匝数比1：10001：2000 测量电阻VC=±15V50——1600——110Ω电源电压±12——±15V电流消耗VC=±15V10 IsmA绝缘电压在原边与副边电路之间2.5KV有效值/50Hz/1分钟 线性度＜0.2%FS精度TA=25℃，VC=±15V±0.7%零点失调电流TA=25℃＜±0.20mA磁失调电流＜±0.15mA失调电流温漂±0.1——±0.5mA响应时间＜1μs频带宽度（-3db）DC——100KHz工作环境温度-40—— 85℃储存环境温度-40—— 125℃副边线圈内阻（TA=70℃）66120Ω ◆ 外形尺寸（mm） dzsc/18/9533/18953339.jpg◆注意事项1.传感器错误的接线会导致模块损坏。2.传感器电流输入端焊接到线路板应牢固可靠，且印制板上的输入端导线宽度不小于2mm，越短越好，印制板使用双面环氧板，并双面布线，以免长时间工作导致线路板发热。"
【品质】LD1系列直流漏电流传感器【口碑好，声誉佳】

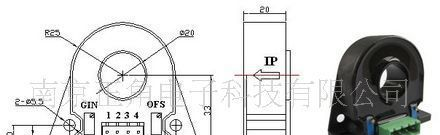

信息内容：【品质】LD1系列直流漏电流传感器【口碑好，声誉佳】 LD1系列直流漏电流传感器◆电参数型号LD1-10mALD1-20mALD1-50mALD1-100mA 原边额定输入电流102050100mA原边电流测量范围0—±200—±400—±1000—±200mA副边额定输出电压5±1%V电源电压±12——±15（±5%）V电流消耗＜30mA绝缘电压在原边与副边电路之间3KV有效值/50Hz/1分钟 线性度 ＜±1%FS零点失调电压±30mV失调电压温度漂移 ＜±1mV/℃频带宽度DC 工作环境温度-40—— 85℃储存环境温度-40—— 125℃负载电阻 ≥10KΩ ◆ 外形尺寸（mm） dzsc/18/9541/18954180.jpg◆注意事项1.传感器按引脚说明接线，将被测电流按图示方向从传感器穿芯孔中穿入，即可从输出端测得与被测电流相对应的电压值。（注：错误的接线可能导致传感器的损坏）2.传感器输出幅度可根据用户需要进行适当调节。3.可按用户需求定制不同额定输入电流和额定输出电压的传感器。
