GY－3型轮辐式称重传感器
| 价 格： | 10.00 | |
| 品牌/商标： | 新敏 | |
| 型号/规格： | GY－3 | |
| 种类： | 称重 | |
| 材料： | 混合物 | |
| 材料物理性质： | 绝缘体 | |
| 材料晶体结构： | 非晶 | |
| 制作工艺： | 集成 | |
| 输出信号： | 模拟型 | |
| 线性度： | 0.03（%F.S.） | |
| 迟滞： | 0.03（%F.S.） | |
| 重复性： | 0.03（%F.S.） | |
| 灵敏度： | 2±0.01 mV/V |
GY－3型轮辐式称重传感器
dzsc/18/9526/18952629.jpg一、产品简介：
GY-3型轮辐式传感器，其弹性体采用短而高的剪切梁，刚性特好，抗侧向力强，输出灵敏度可达4mV/V，在结构上具有过载自锁。防护上采用胶封和焊封，分别达到了IP67和IP68，因此广泛应用于汽车衡、扎道衡、测力机和吊秤等设备上。
二、技术指标：
量程 | 0.5~100t | 输入电阻 | 385±15Ω | 765±15Ω |
灵敏度 | 2±0.01 mV/V 4±0.010 mV/V | 输出电阻 | 350±3Ω | 700±5Ω |
非线性 /滞后/重复性 | ± 0.03%FS | 绝缘电阻 | ≥ 5000 MΩ | |
蠕 变 | ± 0.02%FS | 供桥电压 | 10(DC/AC) V | |
零点输出 | ± 1.00%FS | 工作温度 | － 20～＋60℃ | |
零点温度影响 | ± 0.02%FS/10℃ | 安全过载 | 120%FS | |
输出温度影响 | ± 0.02%FS/10℃ | 材质 | 合金钢或不锈钢 | |
接线方式 | 输入：红（＋）黑（－） 输出：绿（＋） 白（－） | |||
三、外形尺寸：
dzsc/18/9526/18952629.jpg
量程 t | 尺寸 (mm) | |||||||
A | φ | φ 1 | φ 2 | H | H1 | H2 | M | |
0.5－7.5 | 88.9 | 104.7 | 32.0 | 18.0 | 53.8 | 19.0 | 31.8 | M16*1.5 |
10-25 | 101.6 | 120.7 | 38.9 | 34.0 | 77.8 | 24.0 | 41.1 | M32*1.5 |
50 | 116.8 | 140.0 | 50.4 | 42.0 | 86.2 | 29.0 | 50.8 | M40*1.5 |
60-100 | 162.0 | 200.0 | 76.0 | 64.0 | 125.0 | 42.0 | 70.0 | M60*2 |
- 所属城市：陕西 西安
- [联系时请说明来自维库仪器仪表网]
- 联系人： 曹敏
- 电话：029-85228402
- 传真：029-85228402
- 手机：
- QQ ：
拉压式称重传感器ET－4
信息内容：ET－4型拉压式称重传感器 王丹 029-88853978dzsc/18/9526/18952641.jpg一、产品简介： ET-4型称重传感器是典型的板环式传感器，采用薄壁盲孔结构，弹性体采用合金钢材料制作，具有精度高，安装方便、抗偏载能力强、抗冲击性好等特点，经过良好的防潮密封，适用各种起重、吊装的恶劣的工作环境。二、技术指标：量程1~100t输入电阻385±10Ω灵敏度1.5±0.010 mV/V输出电阻350±3Ω非线性 /滞后/重复性± 0.02%FS绝缘电阻≥ 5000 MΩ蠕 变± 0.02%FS供桥电压10(DC/AC) V零点输出± 1.00%FS工作温度－ 20～＋60℃零点温度系数± 0.02%FS/10℃安全过载120%FS输出温度影响± 0.02%FS/10℃材质合金钢接线方式输入：红（＋）黑（－） 输出：绿（＋） 白（－）三、外形尺寸：dzsc/18/9526/18952641.jpg量程 t尺寸 (mm)1-345-68-10152025－3050100A200.0218.0227.0283.0323.0318.0350.0500.0570.0B60.068.070.090.0110.0110.0126.0180.0170.0C22.026.028.034.038.042.050.060.090.0D134.0138.0147.0183.0205.0200.0216.0320.0370.0E32.036.040.050.065.060.060.072.0100.0029-88853978 王丹
供应安徽拉杆系列线性位移传感器

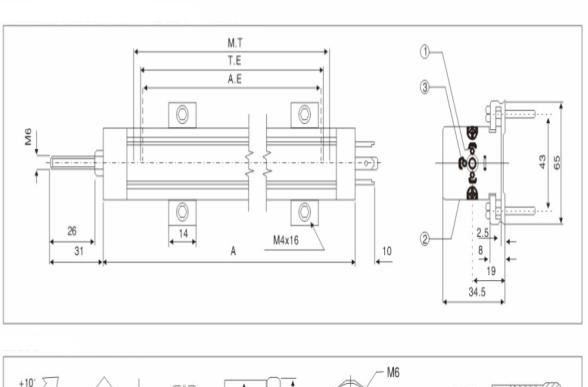

信息内容：WYL拉杆系列线性位移传感器量程 75-1250mm一、产品介绍：dzsc/18/9526/18952675.jpgWYL拉杆系列传感器用于对位移或者长度进行精确测量。量程长达 1250mm ，线性度 0.05% （型号大于 350mm ），重复 精度± 0.01mm 。传感器的结构设计保证安装方便，牢固可靠。 外部进行了阳极电泳处理，外观靓丽，耐腐蚀性强，内部导 电塑料保证运行顺滑 , 输出低噪。传感器拉杆的球绞的接驳方式克服部分传动杆由于倾斜产生的扭力，保证驱动力始终朝 着拉杆的轴向。电阻修刻技术不仅可以满足您的线性度要求， 而且可以修刻电阻到任意您需要的大小。二、技术参数：可用电性行程75~1250mm电性总行程80~1255mm( 可用行程上加 5mm)机械行程82~1267mm( 可用行程上加 17mm)总长度152~1327mm( 可用行程上加 77mm)直径33*33mm电阻75~550mm 5K Ω ,600~1250mm 10 K Ω线性度＜ 0.1% （ 0.09% 0.08% 0.06% 0.05% ）工作电压24VDC输出信号0~5V,0~10V,4 ～ 20mA工作温度-50℃-- 150℃振动频率5 ～ 2000HZ使用速度10m/s max震动系数20g冲击系数50g寿命>100*1000000ycles防水防尘能力IP65接口航空插头三、接线定义dzsc/18/9526/18952675.jpg1 号棕色为电源正极， 2 号黑色为信号线， ...
