拉压式称重传感器ET－4
| 价 格： | 300.00 | |
| 是否提供加工定制： | 是 | |
| 品牌： | 西安新敏 | |
| 型号： | ET－4 | |
| 种类： | 称重 | |
| 材料： | 金属 | |
| 材料物理性质： | 导体 | |
| 材料晶体结构： | 非晶 | |
| 制作工艺： | 集成 | |
| 输出信号： | 模拟型 | |
| 防护等级： | 高 | |
| 线性度： | 高（%F.S.） | |
| 迟滞： | ± 0.02%FS（%F.S.） | |
| 重复性： | ± 0.02%FS（%F.S.） | |
| 灵敏度： | 高 | |
| 漂移： | 零漂移 | |
| 分辨率： | 高 |
ET－4型拉压式称重传感器 王丹 029-88853978
dzsc/18/9526/18952641.jpg一、产品简介：
ET-4型称重传感器是典型的板环式传感器，采用薄壁盲孔结构，弹性体采用合金钢材料制作，具有精度高，安装方便、抗偏载能力强、抗冲击性好等特点，经过良好的防潮密封，适用各种起重、吊装的恶劣的工作环境。
二、技术指标：
量程 | 1~100t | 输入电阻 | 385±10Ω |
灵敏度 | 1.5±0.010 mV/V | 输出电阻 | 350±3Ω |
非线性 /滞后/重复性 | ± 0.02%FS | 绝缘电阻 | ≥ 5000 MΩ |
蠕 变 | ± 0.02%FS | 供桥电压 | 10(DC/AC) V |
零点输出 | ± 1.00%FS | 工作温度 | － 20～＋60℃ |
零点温度系数 | ± 0.02%FS/10℃ | 安全过载 | 120%FS |
输出温度影响 | ± 0.02%FS/10℃ | 材质 | 合金钢 |
接线方式 | 输入：红（＋）黑（－） 输出：绿（＋） 白（－） | ||
三、外形尺寸：
dzsc/18/9526/18952641.jpg
量程 t | 尺寸 (mm) | ||||||||
1-3 | 4 | 5-6 | 8-10 | 15 | 20 | 25－30 | 50 | 100 | |
A | 200.0 | 218.0 | 227.0 | 283.0 | 323.0 | 318.0 | 350.0 | 500.0 | 570.0 |
B | 60.0 | 68.0 | 70.0 | 90.0 | 110.0 | 110.0 | 126.0 | 180.0 | 170.0 |
C | 22.0 | 26.0 | 28.0 | 34.0 | 38.0 | 42.0 | 50.0 | 60.0 | 90.0 |
D | 134.0 | 138.0 | 147.0 | 183.0 | 205.0 | 200.0 | 216.0 | 320.0 | 370.0 |
E | 32.0 | 36.0 | 40.0 | 50.0 | 65.0 | 60.0 | 60.0 | 72.0 | 100.0 |
029-88853978 王丹
- 所属城市：陕西 西安
- [联系时请说明来自维库仪器仪表网]
- 联系人： 曹敏
- 电话：029-85228402
- 传真：029-85228402
- 手机：
- QQ ：
供应安徽拉杆系列线性位移传感器
信息内容：WYL拉杆系列线性位移传感器量程 75-1250mm一、产品介绍：dzsc/18/9526/18952675.jpgWYL拉杆系列传感器用于对位移或者长度进行精确测量。量程长达 1250mm ，线性度 0.05% （型号大于 350mm ），重复 精度± 0.01mm 。传感器的结构设计保证安装方便，牢固可靠。 外部进行了阳极电泳处理，外观靓丽，耐腐蚀性强，内部导 电塑料保证运行顺滑 , 输出低噪。传感器拉杆的球绞的接驳方式克服部分传动杆由于倾斜产生的扭力，保证驱动力始终朝 着拉杆的轴向。电阻修刻技术不仅可以满足您的线性度要求， 而且可以修刻电阻到任意您需要的大小。二、技术参数：可用电性行程75~1250mm电性总行程80~1255mm( 可用行程上加 5mm)机械行程82~1267mm( 可用行程上加 17mm)总长度152~1327mm( 可用行程上加 77mm)直径33*33mm电阻75~550mm 5K Ω ,600~1250mm 10 K Ω线性度＜ 0.1% （ 0.09% 0.08% 0.06% 0.05% ）工作电压24VDC输出信号0~5V,0~10V,4 ～ 20mA工作温度-50℃-- 150℃振动频率5 ～ 2000HZ使用速度10m/s max震动系数20g冲击系数50g寿命>100*1000000ycles防水防尘能力IP65接口航空插头三、接线定义dzsc/18/9526/18952675.jpg1 号棕色为电源正极， 2 号黑色为信号线， ...
WYSB内外置式变送器

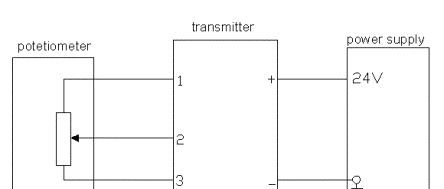

信息内容：一、dzsc/18/9527/18952739.jpg产品介绍：这种变送器是专为线性传感器设计的，它对传感器阻值没有要求。输入的电压信号可以被转换成 4-20mA的标准电流信号，可以直接被 PLC 或者其他控制系统识别。二、变送器特性：A 推荐电位器阻值 >2k ΩB. 两线制传送C. 输出 4-20mA 电流信号D. 负载能力 : 0-250 Ω ( 电源电压 =12v) 0-750 Ω ( 电源电压 =24v)E. 电源电压 : 9-36v( 推荐 24v)F. 线性度 : 优于 0.05%G. 外观尺寸 :a. 长 45mm, 宽 =22mm( 也可由客户决定 ) b. 高 =20mm, 直径 =45mm变送器共有五个接线端 (1,2,3 ,-) 需要接到 PLC 和电位器上 , 接线方式如下图所示：dzsc/18/9527/18952739.jpg三、 满量程和零点调整首先请确保电路已经按照图示的方法接好，并保持系统运行十分钟。然后将电位器维持在满量程状态，调节标有 “span” 或者 “s” 的旋钮直到输出信号变成 20 毫安。一步让电位器保持在零位状态，调整标有 “zero” 或者 “z” 的旋钮，直到输出信号变成 4 毫安
