位移传感器WYF
| 价 格： | 1000.00 | |
| 是否提供加工定制： | 是 | |
| 品牌/商标： | 新敏 | |
| 型号/规格： | WYF | |
| 种类： | 位移 | |
| 制作工艺： | 集成 | |
| 输出信号： | 模拟型 | |
| 防护等级： | IP67 | |
| 线性度： | 高（%F.S.） | |
| 迟滞： | 小（%F.S.） | |
| 重复性： | 小（%F.S.） | |
| 灵敏度： | 高 | |
| 漂移： | 小 | |
| 分辨率： | 0.01％F·S |
WYF分体式位移传感器 王丹 029-88853978
dzsc/18/9520/18952037.jpg(传感元件与电路模块分离)
一、产品介绍
WYF分体式位移传感器由传感元件与电子电路组成， 用直流电压供电，输出标准的直流电压、电流信号，可广泛应用于直线位移测量。
该产品具有良好的环境适应性、使用寿命长、灵敏度和分辨率高的特点。传感器结构上是机电分体模块型，机电分体模块型的传感元件与电路模块分离，具有传感器长度尺寸小，电路模块可安装在任意位置的优点。
二、技术参数
量程 | 0～1000mm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
线性度 | 0.05/0.1/0.2/0.5％F·S | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
分辨率 | WYF分体式位移传感器 dzsc/18/9520/18952037.jpg(传感元件与电路模块分离) 一、产品介绍 WYF分体式位移传感器由传感元件与电子电路组成， 用直流电压供电，输出标准的直流电压、电流信号，可广泛应用于直线位移测量。 二、技术参数
三、外形尺寸图 dzsc/18/9520/18952037.jpg 四、外形尺寸说明
注： L1 为滑杆拉出全量程的尺寸，滑杆连接螺纹 M3×10mm ； 可按用户要求设计生产。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
供电电压 | ± 9～±18V 9～ 24V | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
输出信号 | 0～5V/0~±5V/0～10 mA 4～20 mA /1～5VDC | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
温度系数 | 0.01~0.03%FS/℃ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
噪声 | <1mVrms、10mVpp | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
输出波纹 | <10mA峰峰值 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
<1mV峰峰值 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
环境温度 | -10～60℃/-35～80℃/-50～120℃ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
测杆形式 | 弹簧复位 / 限位滑杆/自由滑杆 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
滑杆连接头 | 球测头 /M3*10mm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
防护等级 | IP67 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
模块尺寸 mm | TS-2：70 × 70 × 27 TS-3：66 × 56 × 24 |
三、外形尺寸图
dzsc/18/9520/18952037.jpg
四、外形尺寸说明
尺寸 量程 | D1 | D2 | L2 | L1 | 尺寸 量程 | D1 | D2 | L2 | L1 | |
±1(0~2) | Ф5 | Ф21 | 105 | 120 | ±75(0~150) | Ф6 | Ф21 | 275 | 445 | |
±2.5(0~5) | 105 | 122 | ±100(0~200) | 340 | 555 | |||||
±5(0~10) | 135 | 160 | ±125(0~250) | 435 | 705 | |||||
±10(0~20) | 165 | 200 | ±150(0~300) | 462 | 782 | |||||
±20(0~40) | Ф6 | 135 | 190 | ±200(0~400) | 585 | 1005 | ||||
±35(0~70) | 175 | 260 | ±250(0~500) | 685 | 1205 | |||||
±50(0~100) | 225 | 340 | ±500(0~1000) | 805 | 1425 |
注： L1 为滑杆拉出全量程的尺寸，滑杆连接螺纹 M3×10mm ； 可按用户要求设计生产。
王丹 029-88853978
- 所属城市：陕西 西安
- [联系时请说明来自维库仪器仪表网]
- 联系人： 曹敏
- 电话：029-85228402
- 传真：029-85228402
- 手机：
- QQ ：
PE－2型称重传感器
信息内容：ＰＥ－ 2型称重传感器 王丹 029-88853978dzsc/18/9522/18952254.jpg一、产品简介： PE-2型铝制箱式称重传感器为单点承载结构，出厂时已通过四角调整，保证其在规定的受载平面内各点输出一致。可用于制作由单只传感器构成的各种形式电子台秤，产品结构形式简单、使用方便。二、技术指标：量程3~100 Kg输入电阻410±15Ω灵敏度 mV/V1±0.1(0.3~3kg)2±0.1（6~250Kg）输出电阻350±3Ω非线性 /滞后/重复性± 0.02%FS绝缘电阻≥ 5000 MΩ蠕 变± 0.02%FS供桥电压10(DC/AC) V零点输出± 1.00%FS工作温度－ 20～＋60℃零点温度影响± 0.02%FS/10℃安全过载120%FS输出温度影响± 0.02%FS/10℃材质铝合金接线方式输入：红（＋）黑（－） 输出：绿（＋） 白（－）三、外形尺寸：dzsc/18/9522/18952254.jpg量程： 3、5、10、15、20、30、50、100 kg 量大称台面积： 400×400mm王丹 029-88853978
GY－3型轮辐式称重传感器

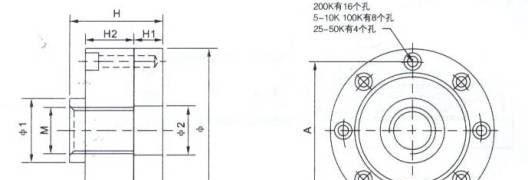

信息内容：GY－3型轮辐式称重传感器dzsc/18/9526/18952629.jpg一、产品简介：GY-3型轮辐式传感器，其弹性体采用短而高的剪切梁，刚性特好，抗侧向力强，输出灵敏度可达4mV/V，在结构上具有过载自锁。防护上采用胶封和焊封，分别达到了IP67和IP68，因此广泛应用于汽车衡、扎道衡、测力机和吊秤等设备上。二、技术指标：量程0.5~100t输入电阻385±15Ω765±15Ω灵敏度2±0.01 mV/V 4±0.010 mV/V输出电阻350±3Ω700±5Ω非线性 /滞后/重复性± 0.03%FS绝缘电阻≥ 5000 MΩ蠕 变± 0.02%FS供桥电压10(DC/AC) V零点输出± 1.00%FS工作温度－ 20～＋60℃零点温度影响± 0.02%FS/10℃安全过载120%FS输出温度影响± 0.02%FS/10℃材质合金钢或不锈钢接线方式输入：红（＋）黑（－） 输出：绿（＋） 白（－）三、外形尺寸：dzsc/18/9526/18952629.jpg量程 t尺寸 (mm)Aφφ 1φ 2HH1H2M0.5－7.588.9104.732.018.053.819.031.8M16*1.510-25101.6120.738.934.077.824.041.1M32*1.550116.8140.050.442.086.229.050.8M40*1.560-100162.0200.076.064.0125.042.070.0M60*2
