闭环(磁平衡式)霍尔电流传感器 CSM005LX CSM010LX CSM015LX
| 价 格： | 1.00 | |
| 加工定制： | 是 | |
| 品牌/商标： | 南京奇霍科技 | |
| 型号/规格： | CSM005LX CSM010LX CSM015LX | |
| 种类： | 霍尔 | |
| 材料： | 混合物 | |
| 材料物理性质： | 绝缘体 | |
| 材料晶体结构： | 多晶 | |
| 制作工艺： | 集成 | |
| 输出信号： | 模拟型 | |
| 防护等级： | 1 | |
| 线性度： | ＜0.2（%F.S.） |
CSM030LX系列霍尔电流传感器
应用霍尔效应闭环原理的电流传感器，能在电隔离条件下测量直流、交流、脉冲以及各种
不规则波形的电流。
电参数 | ||||||||
型号 | CSM005LX | CSM010LX | CSM015LX | CSM020LX | CSM025LX | CSM030LX | ||
IPN | 原边额定输入电流 | 5 | 10 | 15 | 20 | 25 | 30 | A |
IP | 原边电流测量范围 | 0～±10 | 0～±20 | 0～±30 | 0～±40 | 0～±50 | 0～±60 | A |
VSN | 副边额定输出电压 | 4±1% | V | |||||
VC | 电源电压 | ±15(±5%) | V | |||||
IC | 电流消耗 | VC=±15V <25 | mA | |||||
Vd | 绝缘电压 | 在原边与副边电路之间2.5 KV有效值/50Hz/1分钟 | ||||||
绝缘强度 | ≥500MΩ at 500V DC | |||||||
εL | 线性度 | <0.1 | %FS | |||||
V0 | 零点电失调电压 | TA =25℃ <±25 | mV | |||||
VOM | 磁失调电压 | IP→0 <±20 | mV | |||||
VOT | 失调电压温漂 | IPN=0 TA =-25～ 85℃ <±0.5 | mV/℃ | |||||
Tr | 响应时间 | <1 | μs | |||||
f | 频带宽度(-3dB) | DC～200 | kHz | |||||
TA | 工作环境温度 | -25～ 85 | ℃ | |||||
TS | 贮存环境温度 | -40～ 100 | ℃ | |||||
RL | 负载电阻 | ≥10K | Ω | |||||
标准 | Q/3201CHGL02-2007 | |||||||

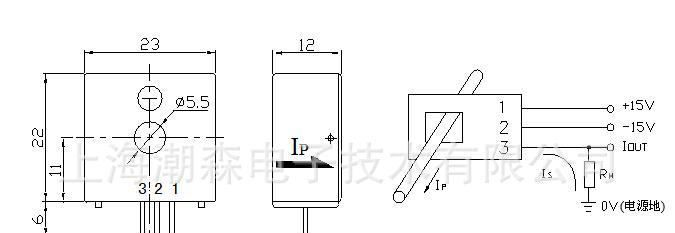

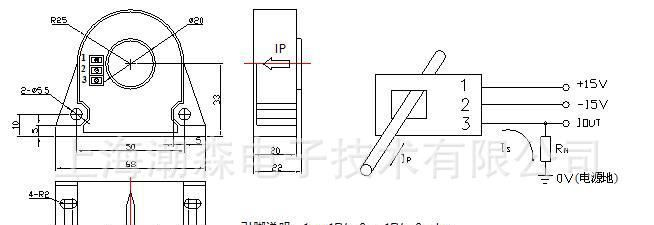

外形尺寸（mm） | ||||||||
| dzsc/18/9518/18951803.jpg | ||||||||
使用说明 | ||||||||
1、错误的接线可能导致传感器损坏。传感器通电后，当被测电流从传感器箭头方向穿过，即可在输出端测得同相电压值。 2、传感器电流输入端焊接到线路板应牢固可靠，且印制板上的输入端导线宽度不小于1.5mm，越短越好，印制板使用双面环氧板，并双面布线，以免长时间工作导致线路板发热。 | ||||||||
