南京奇霍科技开关量输出交流电流传感器A-KCS030GET
| 价 格： | 75.00 | |
| 材料： | 混合物 | |
| 种类： | 霍尔 | |
| 加工定制： | 是 | |
| 防护等级： | IP63 | |
| 材料物理性质： | 半导体 | |
| 型号： | A-KCS030GET | |
| 材料晶体结构： | 非晶 | |
| 线性度： | 0.1（%F.S.） | |
| 迟滞： | 0.1（%F.S.） | |
| 重复性： | 0.1（%F.S.） | |
| 漂移： | 0.1 | |
| 分辨率： | 0.1 | |
| 品牌： | 奇霍 | |
| 输出信号： | 开关型 | |
| 灵敏度： | 0.1 | |
| 制作工艺： | 集成 |
A-KCS030GET系列开关量电流传感器
应用电磁感应原理的电流传感器，能在隔离条件下对交流电流信号过流进行保护,方便的实现开关量输出。
电参数 | |||||||
| 型号 | A-KCS001GET | A-KCS005GET | A-KCS010GET | A-KCS020GET | A-KCS030GET |
|
IPN | 原边保护电流 | 1(AC)±5% | 5(AC)±5% | 10(AC)±5% | 20(AC)±5% | 30(AC)±5% | A(rms) |
VCC | 工作电压 | 12～ 24 | V | ||||
ICC | 工作电流 | <10 | mA | ||||
VO | 输出形式 | NPN常闭 |
| ||||
IL | 输出电流 | 100(max) | mA | ||||
VOL | 输出低电平 | ≤0.4(IL= 100mA) | V | ||||
VOH | 输出高电平 | ≥VCC–0.5 | V | ||||
IR | 动作回差 | 10% | IPN | ||||
IOT | 温度影响 | -25～ 85℃ <10% | IPN | ||||
f | 响应频率 | 20Hz～5kHz |
| ||||
Tr | 响应时间 | 100 | ms | ||||
Vd | 绝缘电压 | 在原边与副边电路之间2.5 KV有效值/50Hz/1分钟 |
| ||||
TA | 工作环境温度 | –25～ 85 | ℃ | ||||
TS | 贮存环境温度 | –40～ 85 | ℃ | ||||
外形尺寸（mm） | |||||||
dzsc/18/9516/18951637.jpg | |||||||
使用说明 | |||||||
1、错误的接线可能导致传感器损坏。 2、可按用户需求定制不同保护电流和输出形式的传感器。 3、具有瞬态干扰抑制功能，防止误动作。 4、晶体管NPN输出，响应快，低功耗（可选用PNP输出形式） 5、可驱动继电器。 | |||||||
"
- 所属城市：江苏 南京
- [联系时请说明来自维库仪器仪表网]
- 联系人： 叶付刚
- 电话：025-52773843
- 传真：025-52773843
- 手机：
- QQ ：
供应霍尔齿轮转速传感器HCL201

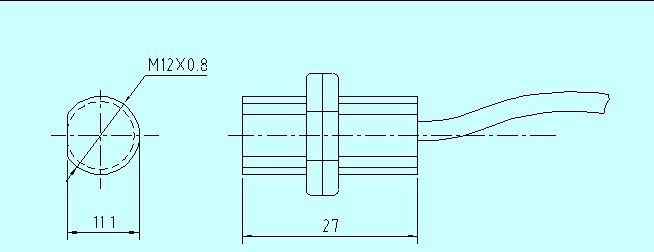

信息内容：HCL201型霍尔齿轮传感器HCL201型是一种新型的霍尔齿轮传感器，用于检测速度、角度、转速等。它采用独特的信号处理方式能使传感器与齿轮间的工作间隙达到3mm以上，精确的占空比信号输出，工作频率低至0Hz。广泛的应用于汽车凸轮和曲轴速度/位置检测；汽车和工业用速度表；链条传送带速度和距离检测；跑步机等。电参数 型号 HCL201 VCC工作电压 5～ 24VICC工作电流<15mAVOL输出低电平≤0.4VVOH输出高电平≥VCC-0.5VIOUT输出电流20mATr上升时间2（CL=10pF）usTf下降时间2（CL=10pF）usd工作距离1～3mmf响应频率0～20kHzD占空比45%～55% TA工作环境温度 -40～ 125℃TS贮存环境温度 -40～ 150℃ 电源极性保护有 备注传感器电缆线长0.5cm，可按用户要求提供 结构尺寸（mm） dzsc/18/9521/18952162.jpg安装与调节传感器安装时，齿轮传动方向与传感器缺口平面保持平行以得到的灵敏度。适当调节工作距离，可使传感器可靠工作。特点1、 检测黑色金属。2、 真正的零速度工作。3、 工作间隙大，可达到3mm以上。4、 精确的占空比信号输出，工作电压范围宽。5、 采用一体化封装，可靠性高。6、...
