【低价出售】LD1系列直流漏电流传感器【品质保障 信誉】

价 格: 70.00
加工定制:
品牌/商标:正角
型号/规格:LD1系列直流漏电流传感器
种类:霍尔
材料:聚合物
材料物理性质:半导体
材料晶体结构:非晶
制作工艺:集成
输出信号:模拟型
防护等级:1
线性度:1(%F.S.)
迟滞:1(%F.S.)
重复性:1(%F.S.)
灵敏度:0.1
漂移:0.05
分辨率:1

【低价出售】LD1系列直流漏电流传感器【品质保障 信誉】



LD1系列直流漏电流传感器

电参数

型号

LD1-10mA

LD1-20mA

LD1-50mA

LD1-100mA



原边额定输入电流

10

20

50

100

mA

原边电流测量范围

0—±20

0—±40

0—±100

0—±200

mA

副边额定输出电压

5±1%

V

电源电压

±12——±15(±5%

V

电流消耗

30

mA

绝缘电压

在原边与副边电路之间3KV有效值/50Hz/1分钟



线性度

 <±1

%FS

零点失调电压

±30

mV

失调电压温度漂移

 <±1

mV/

频带宽度

DC



工作环境温度

-40—— 85

储存环境温度

-40—— 125

负载电阻

 10K

Ω



   外形尺寸(mm

 dzsc/18/9516/18951626.jpg

注意事项

1.传感器按引脚说明接线,将被测电流按图示方向从传感器穿芯孔中穿入,即可从输出端测得与被测电流相对应的电压值。(注:错误的接线可能导致传感器的损坏)

2.传感器输出幅度可根据用户需要进行适当调节。

3.可按用户需求定制不同额定输入电流和额定输出电压的传感器。

南京正角电子科技有限公司
公司信息未核实
  • 所属城市:江苏 南京
  • [联系时请说明来自维库仪器仪表网]
  • 联系人: 严宏春
  • 电话:025-84866782
  • 传真:025-84866782
  • 手机:
  • QQ :
公司相关产品

【批发零售】VS1系列霍尔电压传感器【欢迎广大客户批发选购】

信息内容:

【批发零售】VS1系列霍尔电压传感器【欢迎广大客户批发选购】 VS1系列霍尔电压传感器◆电参数型号A-VS1-10mA 原边额定输入电流10mA原边电流测量范围0—±14mA副边额定输出电流25mA匝数比3000:1200 测量电阻(VC=±15V)IP=±10 mA时:50——320IP=±14 mA时:50——180Ω电源电压±12——±15(±5%)V电流消耗10 IsmA绝缘电压在原边与副边电路之间2.5KV有效值/50Hz/1分钟 线性度 <0.2%FS精度 ±0.7%失调电流(TA=25℃) <±0.15mA失调电流温漂 ±0.2——±0.9mA响应时间<40μs工作环境温度-40—— 85℃储存环境温度-40—— 125℃原边线圈内阻(TA=25℃)380Ω副边线圈内阻(TA=70℃) 110Ω ◆ 外形尺寸(mm) dzsc/18/9532/18953218.jpg◆注意事项1.测量电压时,Ri电阻串联在传感器原边回路上,为使传感器达到精度,尽量选择Ri的大小使输入电流为10mA左右。2.工作范围:考虑到初级线圈内阻(与Ri相比,为保持温差尽可能低)和隔离,此传感器适用于测量10~5...

详细内容>>

【特价供应】B4X系列霍尔电流传感器【品质保障 信誉】

信息内容:

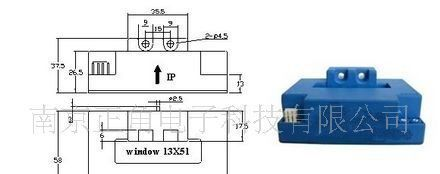

B4X系列霍尔闭环电流传感器◆电参数 B4X-200AB4X-300AB4X-400AB4X-600A 原边额定输入电流200300400600A原边电流测量范围0——±3000——±4500——±6000——±800A副边额定输出电流100100100100mA匝数比1:20001:30001:40001:6000 测量电阻VC=±15V/IPN0——880——760——630——32ΩVC=±18V/IPN0——1170——1050——920——61Ω副边线圈内阻(TA=25℃)19314475Ω电源电压±15——±18V电流消耗VC=±15V20 IsmA绝缘电压在原边与副边电路之间5KV有效值/50Hz/1分钟 线性度<0.1%FS精度TA=25℃,VC=±15V0.7%零点失调电流TA=25℃<±0.30mA磁失调电流<±0.20mA失调电流温漂±0.5mA响应时间<1μs频带宽度(-3db)DC——100KHz工作环境温度-40—— 85℃储存环境温度-40—— 125℃ ◆ 外形尺寸(mm) dzsc/18/9532/18953245.jpg◆注意事项1.测量小于25A的电流时,可以用多匝线圈,以便得到的精度...
