本厂加工生产Y4系列圆形电连接器 欢迎采购 18796785115
| 价 格： | 面议 | |
| 是否提供加工定制： | 是 | |
| 品牌： | 普杰 | |
| 型号： | Y4系列圆形电连接器 | |
| 应用范围： | 航空 | |
| 种类： | 针座/插针 | |
| 接口类型： | 1394 | |
| 支持卡数： | 二合一 | |
| 读卡类型： | CF | |
| 形状： | 圆形 | |
| 制作工艺： | 熔接 | |
| 特性： | 防爆 | |
| 工作频率： | 高频 | |
| 接触件材质： | 普通 | |
| 绝缘体材质： | 普通 | |
| 芯数： | 5 | |
| 针数： | 5 | |
| 线长： | 10（mm） |
| Y4系列圆形电连接器 简介 本系列连接方式为螺纹连接，体积小， 重量轻、插座密封、使用方便。安装 方式有法兰盘式和电缆式两种。 技术特征 环境性能 工作温度：–55℃～ 125℃ 相对湿度：40℃时达95﹪ 工作高度：海拔30000m 振动：频率10Hz～2000Hz，加速度196m/s2 冲击：加速度490m/s2 恒加速度：490m/s2 气密性：耐气压0.2 Mpa（仅密封型插座） 电气性能 接触电阻及额定电流 | dzsc/18/9470/18947049.jpg |
| 接触件规格（mm） | 接触电阻（mΩ） | 额定电流（A） |
| Φ0.8 | ≤8 | 3 |
额定电压、耐电压及绝缘电阻
| 工作环境 | 额定电压（V） | 耐电压（V） | 绝缘电阻（mΩ） |
| 常温常压 | 250 | 750 | ≥1000 |
| 湿 热 | 250 | --- | ≥50 |
| 高 温 | --- | ---- | ≥500 |
| 低气压条件4.39kpa | 150 | 200 | ---- |
机械性能
壳体：高强度铝合金
镀层：氧化着本色
绝缘体：耐热热塑性材料
接触件：铜合金材料
镀层: 金
密封圈：硅橡胶材料
机械寿命：500次
标记、代号及意义
dzsc/18/9470/18947049.jpg
外形安装及尺寸
dzsc/18/9470/18947049.jpgdzsc/18/9470/18947049.jpg
Y4接点型谱图（装针绝缘体插合面视图）
dzsc/18/9470/18947049.jpg
- 所属城市：江苏
- [联系时请说明来自维库仪器仪表网]
- 联系人： 常留庆
- 电话：
- 传真：
- 手机：18252640993
- QQ ：
本厂加工生产XC系列电连接器 欢迎采购 18796785115
信息内容：XC系列电连接器特点简介采用卡口快速连接系统，操作方便，连接可靠，耐振动， 抗冲击。五键槽定位，具有盲插和防误插功能，高可靠 的双曲面线簧插孔使连接器插拔柔和，接触电阻小，工 作可靠,该系列广泛用于航天、航空、航海、铁路、野战 通讯及各种仪器、仪表等设备中插座共有五种形式供选 用,符合国家军用标准GJB2889。技术特性环境性能工作温度：-55℃～ 200℃相对湿度：40℃时达95%工作高度：海拔30000m振动：频率10Hz～2000 Hz加速度196m/s2冲击：加速度490m/s2恒加速度：490m/s2密封性：双头密封插座50.7MPa，方法兰密封插座152MPa防盐雾，防潮湿，防霉菌性能等符合GJB2889标准的要求。电气性能接触电阻及额定电流接触件规格mm接触电阻mΩ双头密封接触电阻mΩ方法兰密封接触电阻mΩ额定电流Aφ1.0≤510155φ1.5≤2.557.510φ2.0≤1.252.53.7520φ3.0≤0.71.52.2540外壳间电连续性：铝合金外壳≤2.5mΩ额定电压、耐电压及绝缘电阻工作环境工作环境V耐电压V绝缘电阻密封非密封密封非密封MΩ常温常压5005001501500≥5000湿热5005007501125≥100高温————≥1000低气压(1KPa)150250300300&...
本厂加工生产Y11系列电连接器 欢迎采购 18796785115

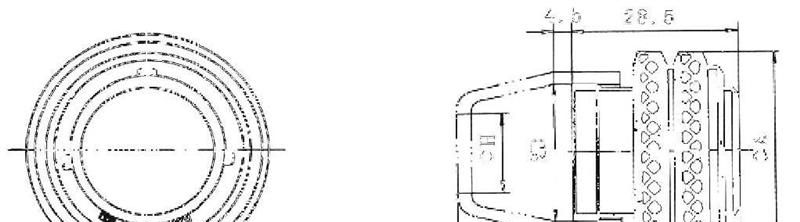

信息内容：特点简介Y11系列圆形密封电连接器具有快速连接，快速分离， 体积小、重量轻之特点。采用内卡口式锁紧方式。接 触件端接为焊接式，壳体有屏蔽式和非屏蔽式。使用 便捷，通用性好，功能多样，规格齐全。国家专用标 准：GJB101 A-97要求技术特征环境性能工作温度：焊接式-55℃~ 125℃相对湿度：40℃时达95%工作高度：海拔30000m振动：频率10Hz~2000Hz 加速度196m/s²冲击：加速度490 m /s²防盐雾、防雨淋、防沙尘等性能符合GJB101A-97要求气密性：耐气压0.2Mpa(灌胶密封型插座)dzsc/18/9675/18967511.jpg电气性能接触电阻及额定电流接触件规格（mm）接触电阻（mΩ）额定电流（A）Φ1.0≤55Φ1.5≤310外壳间电连续性≤200 mΩ屏蔽外壳间电连续性≤5 mΩ电磁干扰8000MHz时，衰减45dB额定电压、耐电压及绝缘电阻工作环境额定电压（V）耐电压（V）绝缘电阻（mΩ）常温常压5001500≥30000湿 热500500≥20高 温250----≥500低气压条件1kpa150200----机械性能壳体：高强度铝合金材料、铜合金材料非屏蔽镀层：阳极氧化着色屏蔽镀层：化学镀镍绝缘体：耐热热塑性材料封线体和密封圈：硅橡胶材料接触件：铜合金材料 镀层 ：金机械寿命...
