批发供应LED显示屏 单元板 模组自动识别测试卡
| 价 格： | 180.00 | |
| 加工定制： | 是 | |
| 种类： | LED显示屏 | |
| 型号/规格： | 测试卡 | |
| 品牌/商标： | 神州创彩 | |
| 显示颜色： | 全彩 |

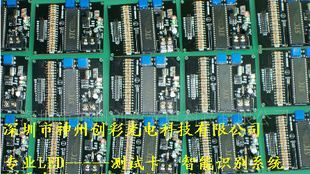

LED显示屏自动识别多接口智能测试卡使用说明
功能特点介绍：
该LED显示屏多接口智能测试卡具有，自动识别多种不同接口的功能，而无须人工跳线。静态、动态LED显示模组的测试实现一卡搞定。
可测试接口定义：
(说明:N=地(GND),L=锁存(LAT或ST),S=时钟(Clk),O=使能(OE),E=使能(/OE)
R=红色数据,G=绿色数据,U=蓝色数据,A,B,C,D=行信号,H=译码后的行信号,F=悬空,V=VCC)
序号 名称 类型 脚数 接口定义
1 通用接口(四) 双色 20
2 通用接口(六) 双色 16
3 通用接口(八) 双色 16
4 通用接口(四十) 虚拟 16
5 通用接口(四五) 全彩 20
6 1/4扫接口 双色 16
7 静态 全彩 16 2
等等。。。。。。。。。。。。。。。。
测试卡的信号排针脚（电源座方向）与被测试板的信号排针脚对应，如被测试板信号排针不足20PIN，只要脚相对应就可以测试，排线上多余的引脚悬空（不与理会）。
注：被测显示板的地线（GND）必须与测试卡的地线（GND）相连接，否则将无法自动识别接口。建议测试卡与显示板使用同一电源。
如被测显示板接口为上述接口，红色指示灯亮时说明没有识别或显示板信号接口某信号线短路、开路或被测显示板的地线（GND）必须与测试卡的地线（GND）没有相连接。dzsc/18/9455/18945573.jpg
自动识别功能介绍
1、 应用全面：测试、维修、整屏老化。
2、 测试全面：新的构架，新的方式，新的理念，大大提高可生产效率。
3、 使用全面：一卡支持，户外，半户外户内、表贴.单色、双色、全彩，扫描、虚拟、恒压、横流模组。
4、 功能全面：斜线、竖线、横线、方块.全亮、占停、（红色、绿色、蓝色）、短路.漏电检测。
5、 使用灵活：不需要电脑拨码盘设置，更不需要去跳线和转接板.也不需要知道什么接口，它会自动识别你的接口。
6、 操作简洁：不同的显示扫描模式，操作简单.功能强大.测试速度快，更是你方便出差维修屏的好帮手。
