供应模组 测试维修老化自动识别测试卡LED显示屏
| 价 格： | 180.00 | |
| 加工定制： | 是 | |
| 种类： | LED显示屏 | |
| 型号/规格： | 单元板.模组测试卡 | |
| 品牌/商标： | 神州创彩 | |
| 显示颜色： | 全彩 |
LED显示屏多接口智能测试卡使用说明
功能特点介绍：
该LED显示屏多接口智能测试卡具有，自动识别多种不同接口的功能，而无须人工跳线。静态、动态LED显示模组的测试实现一卡搞定。
可测试接口定义：
(说明:N=地(GND),L=锁存(LAT或ST),S=时钟(Clk),O=使能(OE),E=使能(/OE)
R=红色数据,G=绿色数据,U=蓝色数据,A,B,C,D=行信号,H=译码后的行信号,F=悬空,V=VCC)
序号 名称 类型 脚数 接口定义
1 通用接口(四) 双色 20
2 通用接口(六) 双色 16
3 通用接口(八) 双色 16
4 通用接口(四十) 虚拟 16
5 通用接口(四五) 全彩 20
6 1/4扫接口 双色 16
7 静态 全彩 16 2
等等。。。。。。。。。。。。。。。。
测试卡的信号排针脚（电源座方向）与被测试板的信号排针脚对应，如被测试板信号排针不足20PIN，只要脚相对应就可以测试，排线上多余的引脚悬空（不与理会）。
注：被测显示板的地线（GND）必须与测试卡的地线（GND）相连接，否则将无法自动识别接口。建议测试卡与显示板使用同一电源。
如被测显示板接口为上述接口，红色指示灯亮时说明没有识别或显示板信号接口某信号线短路、开路或被测显示板的地线（GND）必须与测试卡的地线（GND）没有相连接。
- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 曾强军
- 电话：
- 传真：
- 手机：
- QQ ：
供应出口台湾P10户外全彩LED显示屏箱体 LED单元板模组
信息内容：PH10室外全彩屏具体技术指标：（台湾管三颗灯）序号技术项目技术参数1显示方式全彩色，具备良好的发光一致性；不可出现马赛克现象；2基本像素组成采用高亮度发光二极管，1R1G1B，峰位波长如下：G(纯绿) 520土2(nm)B(纯蓝）470土2(nm) R(红色) 625土2(nm) 红、绿、蓝三色纯正，显示颜色非常漂亮；3像素点矩、密度像素点间距10mm，像素点密度每平方米10000点；4箱体尺寸960mm*64mm；5显示面积768㎝*1792㎝=137.62平方米；6箱体数量长8*高28=224套；7水平、垂直视角水平160度、垂直110度。在此范围内从任意角度观看，显示图像不变形、不偏色；8驱动方式采用1/4恒流驱动；9视频灰度等级红、纯绿纯蓝各16384级灰度；10显示颜色红绿蓝共形成4.4万亿种颜色，具有LED离散性引起的不均匀性校正技术；11亮度显示屏面亮度：≧亮度值大于9200cd/m2，确保室外在太阳直射的环境下，文字清晰可见，屏幕色彩和整屏亮度均匀；12换帧速度≥600帧/秒；整屏无闪烁感；13亮度调节软件可调和硬件可调；14视距视距：10m—500m；15使用环境温度使用环境温度-20ºC～ 70ºC，储存温度-30ºC～ 90ºC；16连续工作时间24小时；17平均无故障时大于5000小时；18屏幕寿命大于10...

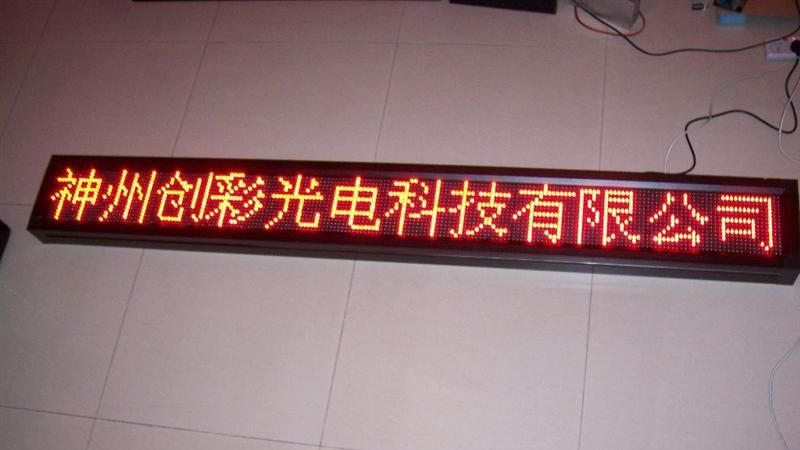

12字单色LED显示屏
