供应微型电流互感器5A：2.5mA CT23M
| 价 格： | 6.00 | |
| 安装方式： | 卧式密封 | |
| 电感量： | 根据厂家要求定做 | |
| 额定电流： | 根据厂家要求定做（mA） | |
| 种类： | 电流互感器 | |
| 磁芯形状： | 环形 | |
| 导磁体性质： | 铁芯 | |
| 标称电压： | 根据厂家要求定做（V） | |
| 允许误差： | 根据厂家要求定做 | |
| 应用范围： | 测量 | |
| 封装形式： | 环氧树脂 | |
| 型号/规格： | CT23M | |
| 骨架材料： | 塑料 | |
| 工作频率： | 低频 | |
| 绕线形式： | 单层间绕式 | |
| 品牌/商标： | KS |
CT23M系列立式穿芯微型精密交流电流互感器
一、特点：
1、立式穿芯印刷线路板直接焊接安装、外形美观；
2、体积小，精度高；全封闭，机械和耐环境性能好，电压隔离能力强，安全可靠。
二、安全特性：
1、绝缘电阻：常态时大于1000MΩ；
2、抗电强度：可承受工频6000V/1分钟；
3、阻 燃 性：符合UL94-Vo级。
三、外形图、安装尺寸和线圈图：
dzsc/18/9387/18938762.jpg
四、性能参数：
1、 用电阻法直接获得采样电压时（如图一所示）性能参数见表一；
2、 用IC法获得采样电压时（如图二所示）性能参数见表二
dzsc/18/9387/18938762.jpg
表一：
| 额定输入 | 额定输出电流 | 额定采样 | 额定采样电压 | 相移 | 非线 | 线性范围 |
CT23M | 10A | 10mA | 50Ω | 0.5V | ≤20’ | ≤0.2% | ≥1.5倍额定 |
CT23M | 5A | 2.5mA | 400Ω | 1V | ≤20’ | ≤0.2% | ≥2倍额定 |
表二：
| 额定输入 | 额定输出 | 额定采样电压 | 相移 | 非线性度 | 线性范围 |
CT23M | 10A | 10mA | ≤1/2倍IC电源电压 | ≤5’ | ≤0.1% | ≥2倍额定 |
CT23M | 5A | 2.5mA | ≤0.1% | ≥2倍额定 |
- 所属城市：山东 淄博
- [联系时请说明来自维库仪器仪表网]
- 联系人： 马玉峰
- 电话：
- 传真：
- 手机：13864304386
- QQ ：
供应 CT91M系列大电流精密互感器

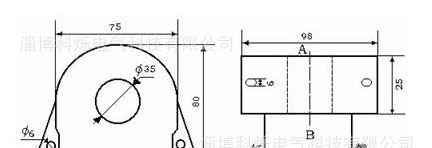

信息内容：CT91A系列大电流精密互感器一、特点：1、采用立式穿心底座固定方式，安装牢固；2、全封闭，机械和耐环境性能好，电压隔离能力强，外形美观。二、安全特性：1、绝缘电阻：常态时大于1000MΩ；2、抗电强度：可承受工频6000V/1分钟；3、阻 燃 性：符合UL94-Vo级三、外形图、安装尺寸和线圈图：（如下图所示）。 dzsc/18/9632/18963281.jpg四、性能参数：型号额定输入额定输出误 差线性度线性范围额定点角 差隔离耐压CT91A50A～1000A0～200mA0.2L1.2倍〈5´6KV五、使用说明：CT91M大电流精密互感器：穿心母线A端与黄色引线为同名端。引线长度可根据用户要求设计。 "
供应PT31A微型精密交流电流型电压互感器

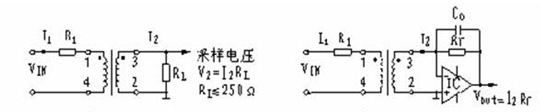

信息内容：PT31A微型精密交流电流型电压互感器一、特点：1、体积小，精度高；印刷线路板直接焊接安装，使用方便，外形美观；2、全封闭，机械和耐环境性能好，电压隔离能力强，安全可靠。二、外形图、安装尺寸和线圈图： dzsc/18/9782/18978281.jpg三、性能参数：PT31A是一种电流型电压互感器，它实际是初、次级匝比为1：1的电流互感器，使用时需在初级串接限流电阻，输入输出都为mA级电流，输入电压不能直接施加于初级绕组，需串入限流电阻将电压信号转换为mA级电流，次级输出的mA级电流信号经并联一个电阻或外接I/V转换电路将电流信号再转换成电压信号。典型应用如图一和图二，性能参数见表一。 dzsc/18/9782/18978281.jpg 表一：使 用方 法输入电压输出电压相移非线性度线性范围额定电流图一法≤1000Vac≤0.5Vac≤30’≤0.2%1.5倍额定1mA/1mA图二法≤1000Vac≤1/2倍 IC电源电压≤5’≤0.1%2倍额定1mA/1mA 四、注意事项：本型电压互感器其原理是电流型电压互感器，所以次级电路不允许开路使用，也因于此，请不要在次级回路安装熔断器
