安科瑞300286.SZ穿电缆低压电流互感器AKH-0.66 80I规格参数
| 价 格： | 72.00 | |
| 应用范围： | 测量 | |
| 种类： | 电流互感器 | |
| 品牌/商标： | 安科瑞 | |
| 型号/规格： | AKH-0.66 80I | |
| 封装形式： | 环氧树脂电感 | |
| 绕线形式： | 单层密绕式 | |
| 工作频率： | 50-60Hz | |
| 安装方式： | 底板安装 | |
| 额定电流： | 1A 或者 5（mA） | |
| 标称电压： | 660（V） |
安科瑞AKH-0.66 80I型普通测量型电流互感器可与一般测量仪表配套使用；一次电流测量范围5-6300A，二次输出5A或1A；测量范围为额定值的0~120%。
l 产品特点
专利产品，翻盖式设计，外形美观，接线方便。翻盖材料选用透明聚碳酸酯，能清楚看到二次引线接线情况。方圆组合孔型，既可穿越电缆，也可穿越汇流排，作为交流电流信号采集元件，一般与电气测量仪表配套使用。
dzsc/18/9385/18938543.jpg
dzsc/18/9385/18938543.jpg
规格尺寸
dzsc/18/9385/18938543.jpg
尺寸 规格型式 | 外形尺寸 | 穿孔尺寸 | 安装尺寸 | |||||
W | H | D | a | e | Φ | M | N | |
AKH-0.66 30 I | 60 | 78 | 36 | 31 | 11 | 23 | 34 | 57.5 |
AKH-0.66 40 I | 75 | 95 | 45 | 42 | 11 | 31 | 40 | 57.5 |
AKH-0.66 60 I | 102 | 130 | 45 | 61.5 | 21 | 45 | 42 | 57.5 |
AKH-0.66 80 I | 118 | 140 | 45 | 82 | 11 | 52 | 60 | 57.5 |
l 规格参数对照表
规格 | 额定电 流比(A) | 准确级及相应额定负荷(VA) | 穿心 匝数 (匝) | 母排规格(mm)/根数 | 电缆 外径(mm) | 安装方式 | ||
0.2级 | 0.5级 | 1级 | ||||||
30I | 15/5(1) |
|
| 2.5 | 5 | / | Φ22 | A |
20/5(1) |
|
| 2.5 | 4 | ||||
25-30/5(1) |
|
| 2.5 | 3 | ||||
40-60/5(1) |
|
| 2.5 | 2 | ||||
75-100/5(1) |
|
| 2.5 | 1 | 30×10/1 | A,B | ||
150/5(1) |
| 2.5 | 5 | 1 | ||||
200-400/5(1) |
| 5 | 7.5 | 1 | ||||
500/5(1) |
| 10 |
| 1 | ||||
40I | 15/5(1) |
|
| 2.5 | 5 | / | Φ30 | A |
20/5(1) |
|
| 2.5 | 4 | ||||
25-30/5(1) |
|
| 2.5 | 3 | ||||
40-60/5(1) |
|
| 2.5 | 2 | ||||
75-100/5(1) |
|
| 2.5 | 1 | 40×10/1 | A,C | ||
150/5(1) |
| 2.5 | 3.75 | 1 | ||||
200-450/5(1) |
| 5 | 7.5 | 1 | ||||
500-800/5(1) |
| 10 | 15 | 1 | ||||
1000/5(1) | 10 | 20 |
| 1 | ||||
60I | 150/5(1) |
| 2.5 |
| 1 | 60×10/1 60×6/1-2 | Φ44 | A,C,D |
200-400/5(1) |
| 5 |
| 1 | ||||
500-800/5(1) |
| 10 |
| 1 | ||||
1000/5(1) | 15 | 20 |
| 1 | ||||
1200-2000/5(1) | 20 |
|
| 1 | ||||
80I | 150/5(1) |
|
| 2.5 | 1 | 80×10/1 | Φ50 | A,C,D |
200-250/5(1) |
| 2.5 |
| 1 | ||||
300-400/5(1) |
| 5 |
| 1 | ||||
500-800/5(1) |
| 10 |
| 1 | ||||
1000/5(1) | 15 | 20 |
| 1 | ||||
1200-2000/5(1) | 20 |
|
| 1 | ||||
2500-3000/5(1) | 30 |
|
| 1 | ||||
- 所属城市：江苏 无锡
- [联系时请说明来自维库仪器仪表网]
- 联系人： 沈若娴
- 电话：0510-86179966
- 传真：0510-86179966
- 手机：13861667970
- QQ ：
供应江苏安科瑞低压测量型电流互感器 AKH-0.66/II型

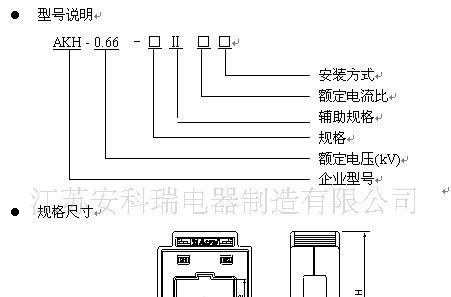

信息内容：AKH-0.66-Ⅱ—适用于多根母排（2-6根）或多根电缆穿越，适用面广，规格多AKH-0.66 II 测量CT一次电流75-6300A，二次电流5A，1A。l 产品特点l 卧式方孔型，可穿越1~6根汇流排，亦可穿越多根电缆，一般与电气测量仪表配套使用。dzsc/18/9504/18950468.jpg 尺寸规格型式外形尺寸穿孔尺寸安装尺寸WHDaeMNAKH-0.66 40II78103454331.54857.5AKH-0.66 50II871134552323057.5AKH-0.66 60II1021254561334257.5AKH-0.66 60×50II1001404561.551.54257.5AKH-0.66 80II1171194582326057.5AKH-0.66 80×50II1201414582526057.5AKH-0.66 100II14512545103358057.5AKH-0.66 100×50II14515550103558083AKH-0.66 100×80II15219055106858083AKH-0.66 120×50II17416850122537957.5AKH-0.66 120×80II17419848125827957.5AKH-0.66 130×50II17616050135558683AKH-0.66 180×50II239181601855556/4083AKH-0.66 200×50II246175552076150×383AKH-0.66 220×50II280190602255550×383AKH-0.66 150×50II20917550154559556.5AKH-0.66 170×100II2552336017410710183AKH-0.66 260&time...
安科瑞300286.SZ 精度0.2S计量用电流互感器

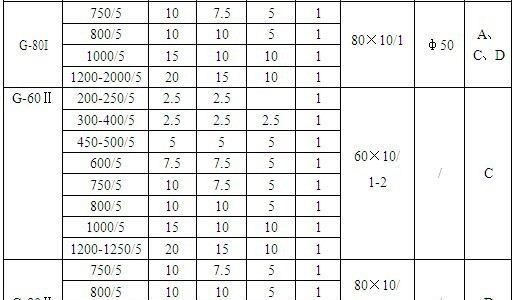

信息内容：安科瑞AKH-0.66G低压计量型电流互感器专用于工业计量，准确级0.2S，可与计费电能表配套使用，计量准确可靠。一次电流测量范围5-2000A，计量范围广，规格多。 AKH-0.66G系列电流互感器外壳采用阻燃、耐温140℃的进口聚碳酸酯注塑成形，铁芯采用取向冷轧硅钢带卷绕而成，二次导线采用高强度电磁漆包线，产品结构新颖，造型美观，安装方便，体积小，质量轻，准确度高，容量大。 型号说明 dzsc/18/9569/18956986.jpg规格尺寸 尺寸规格外形尺寸(mm)穿孔尺寸(mm)安装尺寸(mm)WHDaeΦMNAKH-0.66G-30×30I8510250321122/57.5AKH-0.66G-40I7598454231114057.5AKH-0.66G-60I1021304561.521454257.5AKH-0.66G-60Ⅱ102125456133/4257.5AKH-0.66G-80I118140458211526057.5AKH-0.66G-80Ⅱ117119458232/6057.5AKH-0.66G-100Ⅱ1451254510335/8057.5 l 规格参数对照表dzsc/18/9569/18956986.jpgdzsc/18/9569/18956986.jpg 选型说明l 根据一次电流及母线截面等参数选择对应的规格产品。一次导线穿越互感器窗孔。打开翻盖，通过压线片进行二次接线，二次接线引出后翻盖复位。计量电能可直接利用翻盖小孔加封铅印，以防窃电。l 工作电流长期不超过1.1倍额定值，允许在...
