价 格: | 3.30 | |
是否提供加工定制: | 否 | |
品牌/商标: | 好一点 | |
型号/规格: | 裸板系列 | |
种类: | LED驱动器 | |
显示颜色: | 单色 | |
显示方式: | 静态显示 | |
亮度: | 高亮 | |
使用环境: | 室内 | |
安装方式: | 悬挂式 |
本公司供应大功率LED,同时也提供大功率LED恒流源驱动,以便配合大功率LED的使用!
产品概述:
3*1W源是一款带IC恒流电源,广泛应用于:灯杯的内置电源
本驱动适合于交流85-265V输入电压下,驱动3.颗1W的大功率LED灯具。
主要特点:
在输入交流85~265V交流电压下可正常工作。
有系列规格分别可驱动3颗1W的LED大功率LED灯。
提供有输出开路保护。
提供有输出短路保护。
应用范围:
用于3W大功率灯杯。
产品标准规格表:
产品编号 | 电压输入 | 驱动能力 | 控制类型 | 接线方式 |
3*1W | AC110/220V | 3颗1W串联 | / | 外接线 |
典型性能参数:
性能项目 | 测试条件 | 最小值 | 典型值 | 值 |
输入电压范围 | 标称电压负载 | 85 | 110/220 | 265 |
3*1W/LED恒定电流 | 标称电压负载 | 240mA | 260mA | 280mA |
3*1 W/LED负载范围 | 2.6V | 8.4V | 11V |
应用注意事项:
* 1W的负载是按白色LED(VF=3.2V)调整的,其它颜色的LED接入,请检查接入VF值是否符合应用的电压范围。
物理尺寸和连接线:
机械尺寸:
项目 | 规格说明 | 最小值 | 典型值 | 值 |
长度 | 22mm | |||
宽度 | 16mm | |||
厚度 | 15mm |
电源输入接口:
端子 | 线颜色 | 功能 | 备注 |
1 | 白色硅胶线 | 交流电源输入 | 70mm长度 |
2 | 白色硅胶线 | 交流电源输入 | 70mm长度 |
驱动输出接口:
端子 | 线颜色 | 功能 | 备注 |
1 | 白线硅胶线 | LED的负极 | 70mm长度 |
2 | 红线硅胶线 | LED的正极 | 70mm长度 |
"

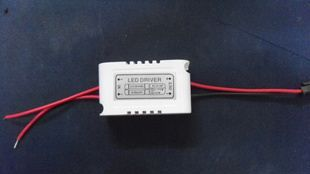

本公司供应大功率LED,同时也提供大功率LED恒流源驱动,以便配合大功率LED的使用!产品概述:。2-3*3W源是一款隔离型恒流电源,广泛应用于:天花灯、筒灯、豆胆灯、轨道灯、超市灯等商业照明......本驱动适合于交流85-265V输入电压下,驱动2-3颗每颗3W的大功率LED灯具。主要特点: 在输入交流85~265V交流电压下可正常工作。有系列规格分别可驱动2-3颗每颗3W的LED大功率LED灯。提供有输出开路保护。提供有输出短路保护。应用范围:用于6-9W大功率天花灯。产品标准规格表:产品编号电压输入驱动能力控制类型接线方式2-3*3WAC110/220V2颗-3颗3W串联/外接线典型性能参数:性能项目测试条件最小值典型值值输入电压范围标称电压负载85110/2202652-3*3W/LED恒定电流标称电压负载560mA580mA600mA 2-3*3W/LED负载范围 5V9V12V应用注意事项:* 1W的负载是按白色LED(VF=3.2V)调整的,其它颜色的LED接入,请检查接入VF值是否符合应用的电压范围。物理尺寸和连接线:机械尺寸:项目规格说明最小值典型值值长度 58mm 宽度 31mm 厚度 22mm 外壳材质及颜色PC阻燃白色胶壳电源输入接口:端子线颜色功能备注1黑色交流电源输入120mm长度2黑色交流电源输入120mm长度驱动输出接口...

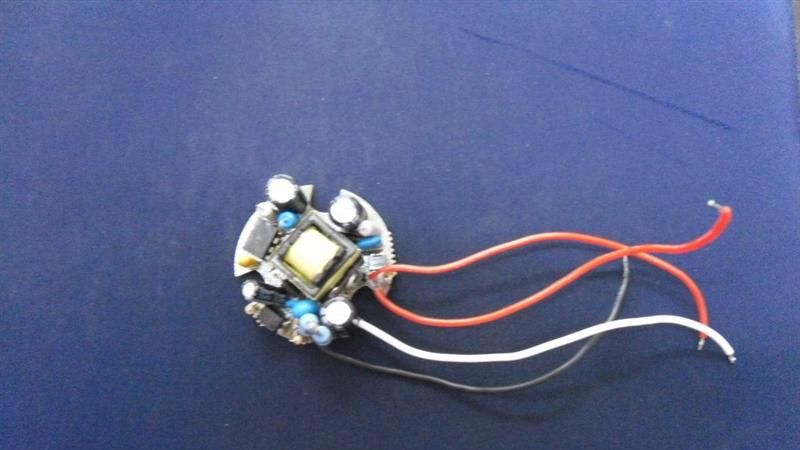

本公司供应大功率LED,同时也提供大功率LED恒流源驱动,以便配合大功率LED的使用!产品概述:4-7*1W源是一款隔离型恒流电源,广泛应用于4-7W的大功率球泡灯驱动适合于交流85-265V输入电压下,驱动4-7颗1W的大功率球泡灯。主要特点: 在输入交流85~265V交流电压下可正常工作。有系列规格分别可驱动4-7颗1W的LED大功率球泡灯。提供有输出开路保护。提供有输出短路保护。应用范围:用于4-7W大功率灯杯。产品标准规格表:产品编号电压输入驱动能力控制类型接线方式4-7*1WAC110/220V4-7颗1W串联/外接线典型性能参数:性能项目测试条件最小值典型值值输入电压范围标称电压负载85110/2202654-7W/LED恒定电流标称电压负载260mA280mA300mA4-7W/LED负载范围 12V14V18V应用注意事项:* 1W的负载是按白色LED(VF=3.2V)调整的,其它颜色的LED接入,请检查接入VF值是否符合应用的电压范围。物理尺寸和连接线:机械尺寸:项目规格说明最小值典型值值直径 40mm 宽度 0mm 厚度 16mm 电源输入接口:端子线颜色功能备注1白色硅胶线交流电源输入100mm长度2白色硅胶线交流电源输入100mm长度驱动输出接口:端子线颜色功能备注1白线硅胶线LED的负极100mm长度2红线硅胶线LED的正极100...
