供应功率电感TDK NLV32T-R22J-PF 原装现货

价格：		280.00
应用范围：		谐振
种类：		电感磁珠
品牌：		TDK
型号：		NLV32T-R22J-PF
封装形式：		贴片电感
绕线形式：		无
导磁体性质：		铁氧体磁芯
磁芯形状：		柱形
工作频率：		低频
安装方式：		卧式密封
骨架材料：		绕线
品质因数Q：		2
电感量：		220NH
允许误差：		5%
感抗XL：		2（Ω）
额定电流：		450（mA）
分布电容：		X1（F）
标称电压：		X1（V）

详细介绍
企业详情

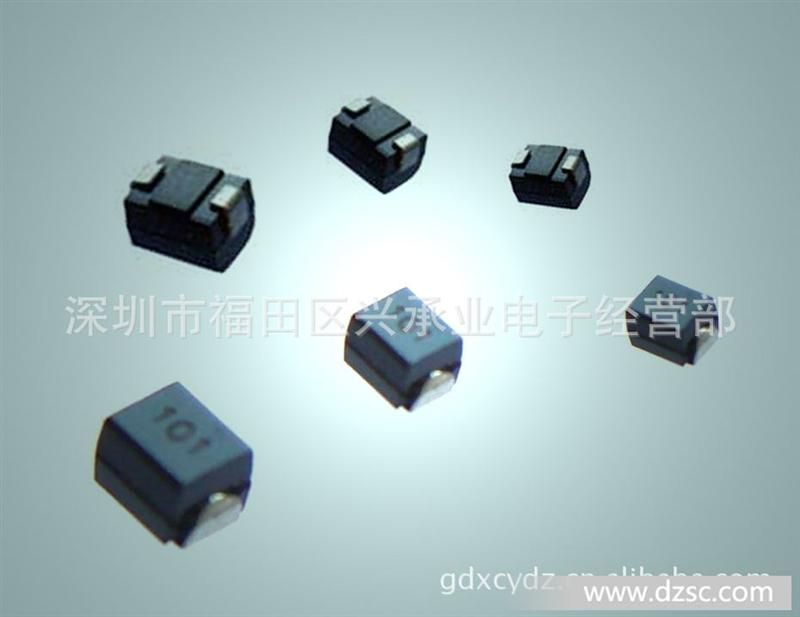

产品图片

层xu包高巧家供d3n台途表i电C为.H电流=%，C、电Nog阻

产品介绍


产品名称	Wire Wound Inductor for Signal Line
系列名	NLV Series
类型名	32 Type
产品编号	NLV32T-R22J-PF


产品供应状态		PROD

产品规格

表面安装分类		Yes
工艺		wire wound type
形状		SMD
尺寸代码		2518
主体横宽(L)	Nom	3.2 m	m
主体纵长(W)	Nom	2.5 m	m
主体高度(T)	Nom	2.2 m	m
额定电感	Nom	0.22 micro	H
电感容差％	Min	-5	%
	Max	5	%
电感测定频率	Nom	25.2 M	Hz
Q	Min	30
Q测定频率	Nom	25.2 M	Hz
自共振频率	Min	350 M	Hz
直流电阻	Max	0.32	Ohm
额定电流	Max	450 m	A
上升温度		20 deg C
端子材质		Copper frame Solder plating(Sn-Cu)
有无极性表示		No
有无磁屏蔽		No
适用焊接方法		Flow,Reflow,Iron Soldering
电感测定器名称		YHP4194A IMPEDANCE ANALYZER YHP16085A YHP16093B TF-1, or equivalent
Q测定器名		YHP4194A IMPEDANCE ANALYZER YHP16085A YHP16093B TF-1, or equivalent
自共振频率测定器名称		HP8753C NETWORK ANALYZER
直流电阻测定器名称		MATSUSHITA VP-2941A DIGITAL MILLIOHM METER, or equivalent
分类温度范围(包括自己上升的部分)	Min	-40	Cel
	Max	105	Cel
保存温度范围	Min	-40	Cel
	Max	105	Cel
重量	Nom	0.05	g

概要/用途/特点

概要		This is a wire wound SMD inductor for signal line.
用途		Audio-visual equipment including TVs, VCRs and digital cameras. Electronic equipment used in communication infrastructures including xDSL and mobile base stations. Other electronic equipment including HDDs and ODDs.
特点		Utilizing a miniaturized winding structure,these products provide high Q characteristics. Inductance Tolerance /-5%

包装信息

包装形式		Blister (Plastic)Taping [180mm Reel]
最少包装数	Nom	2000	Pcs
最少供货数	Nom	2000	Pcs

按结构分类

　　电感器按其结构的不同可分为线绕式电感器和非线绕式电感器（多层片状、印刷电感等），还可分为固定式电感器和可调式电感器。
