XC系列及其派生系列电连接器附件
XC系列电连接器除插座、插头已配直式屏蔽帽及直式弯式电缆夹外，为了扩大XC系列电连接器的使用范围，方便用户，还配有下列专用附件，可供使用单位选择。
用户在选用本附件时请充分考虑以下几点说明：
附件分为屏蔽和非屏蔽两种。
屏蔽外壳有多种镀层方式可供选择：：镀锌军绿色或彩虹色钝化、化学镀镍及镀镉等。
非屏蔽镀层仅有一种镀层方式：阳极氧化后着色。
屏蔽外壳具有防电磁干扰功能。
选择附件时请考虑安装位置的限制，并根据实际要求选用不同结构的附件。
应根据电缆直径选用本附件。
序号 | 附件名称及型号 | 性能 | 订货方式 |
1 | 直式电缆夹 | 夹紧电缆，可屏蔽 | 随具产品型号一起订货 |
2 | 弯式电缆夹 |
| |
3 | XC-FJA | 夹紧电缆，可屏蔽 | 需单独订货 |
4 | XC-FJC |
| |
5 | XC-FJD/FJDP |
| |
6 | XC-FJHP |
| |
7 | XC-FJB/FJBP(插座防护盖) | 保护插头和插座 | |
8 | XC-FJE/FJEP(插头防护盖) |
| |
9 | XC-FJGP | 夹紧电缆，可屏蔽 | |
10 | XC-FJGWP |
| |
11 | XC-FJJP |
|
订货说明：
1、所选购电缆附件型号可写在想配套的产品型号后，并在中间标上 号。例：带附件的插座XC30F30ZP FJC带附件的插头XC30T30ZP FJDP
2、如果单独订购某种型号的电缆附件，需写出适配壳体号及电缆附件型号。例：XC30-FJDP
3、对于屏蔽镀层的附件，均以镀锌彩虹色钝化为基本型号，若要改变产品镀层，可在基本型号中的一个字母后加数字下标来表示，我们规定：
化学镀镍产品加数字下标1 镀锌军绿色钝化产品加数字下标3
即：XC-FJBP-01为镀锌彩虹色钝化 XC-FJBP1-01为化学镀镍产品 XC-FJBP3-01为镀锌军绿色钝化产品
插座、插头防护盖附件
插座、插头防护盖附件（分为两种内容）
不带匙链：非屏蔽镀层XC-FJB、屏蔽镀层XC-FJBP
带匙链：非屏蔽镀层XC-FJB-01、屏蔽镀层XC-FJBP-01
该附件可使插座拥有防潮湿、防盐雾、防霉菌、防淋雨的能力。
dzsc/18/9309/18930960.jpg
壳体号 | 14 | 18 | 22 | 24 | 27 | 30 | 33 | 36 | 39 |
D | 23 | 27 | 31 | 33 | 36 | 39 | 42 | 45 | 48 |
插头防护盖附件XC-FJEP
该附件可使插头拥有防潮湿、防盐雾、防霉菌、防淋雨的能力。
dzsc/18/9309/18930960.jpg
壳体号 | 14 | 18 | 22 | 24 | 27 | 30 | 33 | 36 | 39 |
D | 21.7 | 25.7 | 29.7 | 31.7 | 34.7 | 37.7 | 40.7 | 43.7 | 46.7 |
普通电缆附件
XC-FJA屏蔽电缆附件
该附件用于带有屏蔽网的屏蔽电缆的夹紧，仅适用于屏蔽电连接器。要求有较大的空间。电缆的屏蔽网夹在套筒与压环之间，通过螺帽上紧，使屏蔽网与套筒紧紧连在一起，起到屏蔽作用。同时电缆通过压板夹紧，可使电缆与连接器连接处不受力。
装配示意图如下
标记示例：
XC30FJA-24表示与30号壳体相适配出线口直径为φ24。
注：XC14型无适配的FJA附件
壳体号 | 18 | 22 | 24 | 27 | 30 | 33 | 36 | 39 | |||||||||||||||||
A | 18 | 22 | 24 | 27 | 30 | 33 | 36 | 39 | |||||||||||||||||
Dmin | 8 | 8 | 14 | 12 | 16 | 12 | 16 | 12 | 16 | 18 | 20 | 16 | 18 | 22 | 12 | 16 | 22 | 24 | 12 | 18 | 26 | ||||
Dmax | 16 | 16 | 22 | 20 | 24 | 20 | 24 | 20 | 24 | 26 | 28 | 24 | 26 | 30 | 20 | 24 | 30 | 32 | 20 | 26 | 34 | ||||
E | 36 | 36 | 36 | 40 | 37.5 | 40 | 44 | 40 | 37.5 | 46 | 43 | 44 | 46 | 45 | 40 | 40 | 43.5 | 48 | 40 | 39.5 | 49.5 | ||||
XC-FJC屏蔽电缆附件
该附件用于电缆的夹紧，安装空间适中
dzsc/18/9309/18930960.jpg
标记示例：
XC27FJC-20表示可与27号壳体适配，出线口直径为φ20
壳体号 | 14 | 18 | 22 | 24 | 27 | 30 | 33 | 36 | 39 | |||||||||||||||||||||||
A | 14 | 18 | 22 | 24 | 27 | 30 | 33 | 36 | 39 | |||||||||||||||||||||||
Dmin | 10 | 7 | 10 | 13 | 6 | 11 | 14 | 10 | 14 | 20 | 14 | 16 | 19 | 15 | 19 | 26 | 22 | 23 | 26 | 26 | 28 | 22 | 26 | 30 | 34 | |||||||
Dmax | 14 | 11 | 14 | 17 | 10 | 15 | 18 | 14 | 18 | 24 | 18 | 20 | 23 | 19 | 23 | 30 | 26 | 27 | 30 | 30 | 32 | 26 | 30 | 34 | 38 | |||||||
E | 27 | 22 | 26 | 29.5 | 24 | 27 | 30.5 | 28 | 30.5 | 37.5 | 30.5 | 33 | 36 | 32 | 36 | 43.5 | 40.5 | 43.5 | 40 | 43.5 | 45.5 | 42 | 44.5 | 47.5 | 52.5 | |||||||
L | 30 | 40 | 30 | 40 | 50 | |||||||||||||||||||||||||||
XC-FJD非屏蔽，XC-FJDP屏蔽电缆附件
该附件用于电缆夹紧，安装空间较小。套筒内壁向电缆出线口方向为锥面，通过两个压板将电缆夹紧。与FJC相比，FJD、FJDP适用于较细的信号电缆。
dzsc/18/9309/18930960.jpg
适配用壳体号 | A | B | Dmin | Dmax | H | xl |
14 | 14 | 16.5 | 7 | 8 | 22 | 23.5 |
18 | 18 | 20.5 | 7 | 8 | 22 | 23.5 |
22 | 22 | 24.5 | 10 | 13 | 27 | 27 |
24 | 24 | 26.5 | 10 | 13 | 27 | 30 |
27 | 27 | 30 | 10 | 13 | 27 | 30 |
30 | 30 | 33 | 12 | 18 | 32 | 35.5 |
33 | 33 | 36 | 12 | 18 | 32 | 35.5 |
36 | 36 | 39 | 16 | 23 | 37 | 40.5 |
39 | 39 | 42 | 16 | 23 | 37 | 40.5 |
XC-FJHP屏蔽电缆附件，该附件是目前的安装空间最小的电缆夹紧附件
适配用壳体号 | A | B | Dmin | Dmax | H | XL |
14 | 14 | 16.5 | 7 | 8 | 22 | 22 |
18 | 18 | 20.5 | 7 | 8 | 22 | 22 |
22 | 22 | 24.5 | 10 | 13 | 27 | 25 |
24 | 24 | 26.5 | 10 | 13 | 27 | 25 |
27 | 27 | 30 | 10 | 13 | 27 | 25 |
30 | 30 | 33 | 12 | 18 | 32 | 30 |
33 | 33 | 36 | 12 | 18 | 32 | 30 |
36 | 36 | 39 | 16 | 23 | 37 | 30 |
39 | 39 | 42 | 16 | 23 | 37 | 30 |
特殊功能的附件
根据用户的特殊使用要求。特别是在船舶工业，因其使用环境恶劣，不仅要求电连接器具有防盐雾放淋雨、防霉菌等性能，在舱外使用时还要求具有一定的防水功能。针对于此，我厂向用户推荐以下附件供用户选用。
XC-FJJP、XC-FJJP01屏蔽电缆附件
XC-FJJP适用于较软的电缆；XC-FJJP01适用于较硬的电缆。
该类附件吸收水密结构的优点，用填料涵夹紧电缆，防转、夹紧力大且不伤电缆，是目前夹紧力，能实现水密及360°电磁屏蔽，外屏蔽套和内屏蔽套电缆皆能使用的尾部附件，特别适合海洋、沼泽、涵洞等野外恶劣环境。
装配示意图如下
dzsc/18/9309/18930960.jpg
使用方法
1、电缆依次从弹簧压紧螺帽、压紧圈、密封胶套、屏蔽圈中穿过，电缆屏蔽网翻套在屏蔽圈上。
2、电缆芯线与插头接触件端接。
3、连接螺帽与插头尾端螺纹旋紧，通过期中的胶圈与插头密封。
4、旋紧压紧螺帽，密封胶套受压变形紧紧地包在电缆上，夹紧电缆并实现附件与电缆的密封，同时使屏蔽圈，屏蔽网、套筒紧紧贴在一起，实现屏蔽网与附件外壳的电连续性。
5、弹簧套在电缆与附件的结合处，防止电缆因剧烈弯曲而遭到破坏。
dzsc/18/9309/18930960.jpg
使用方法
1、电缆依次从弹簧压紧螺帽、压紧圈、密封胶套、屏蔽圈中穿过，电缆屏蔽网翻套在屏蔽圈上。
2、电缆芯线与插头接触件端接。
3、连接螺帽与插头尾端螺纹旋紧，通过期中的胶圈与插头密封。
4、旋紧压紧螺帽，密封胶套受压变形紧紧地包在电缆上，夹紧电缆并实现附件与电缆的密封，同时使屏蔽圈，屏蔽网、套筒紧紧贴在一起，实现屏蔽网与附件外壳的电连续性。
5、弹簧套在电缆与附件的结合处，防止电缆因剧烈弯曲而遭到破坏。
注：电缆直径范围为（D-2）-0
适配壳体号 | A | B | D | L1 | L2 |
14 | 14 | 20 | 7.5 | 42 | 70 |
18 | 18 | 26 | 7.5 | 42 | 70 |
22 | 22 | 30 | 7.5 | 42 | 70 |
24 | 24 | 32 | 10 | 44 | 72 |
12 | 72 | ||||
16 | 87 | ||||
18 | 72 |
20 | 86 | ||||
27 | 27 | 36.5 | 14 | 44 | 72 |
18 | 86 | ||||
20 | 86 | ||||
30 | 30 | 39.5 | 12 | 44 | 86 |
33 | 33 | 43 | 12 | 44 | 86 |
36 | 36 | 44 | 18 | 48.9 | 90.4 |
39 | 39 | 48 | 22 | 54 | 96 |
- 所属城市：江苏 泰州
- [联系时请说明来自维库仪器仪表网]
- 联系人： 朱强海
- 电话：0523-87596158
- 传真：0523-87599876
- 手机：13852886487
- QQ ：
领航公司生产XCE系列电连接器 欢迎选用 15061087108
信息内容：XCE系列简 介在同接触件数的情况下，较XC系列产品体积小，重量轻。 卡口快速连接，操作方便快捷、连接可靠、抗振动、耐冲 击。五键定位，具有盲插和防误插功能。插头插座既可装 针也可装孔。高可靠的双曲面线簧插孔，使连接器插拔柔 和，接触可靠，接触电阻小。插头插座端接方式为焊接。技术特性环境性能工作温度：-55℃～ 200℃相对湿度：40℃时达95%工作高度：海拔30000m振动：频率10Hz～2000 Hz加速度196m/s2冲击：加速度490m/s2恒加速度：490m/s2防盐雾，防潮湿，防霉菌性能等符合GJB2889标准的要求。dzsc/18/9382/18938281.jpg电气性能接触电阻及额定电流接触件规格mm额定电流A接触电阻mΩ焊线筒内径mmφ1.05≤5φ1.3φ1.510≤2.5φ1.8φ2.020≤1.25φ2.5φ3.040≤0.75φ3.4额定电压、耐电压及绝缘电阻工作环境额定电压V耐电压V绝缘电阻MΩ常温常压5001500≥5000湿热5001125≥100低气压条件1KPa250300—外壳间电连续性：≤2.5mΩ机械性能壳体：高强度铝合金材料非屏蔽镀层：阳极氧化作色屏蔽镀层：镀锌彩虹色钝化或军绿色钝化、化学镀镍绝缘体：热固性材料接触件：铜合金材料 表面镀金、银封线体和密封圈...
领航公司生产GYD系列单芯圆形电连接器 欢迎选购15061087108

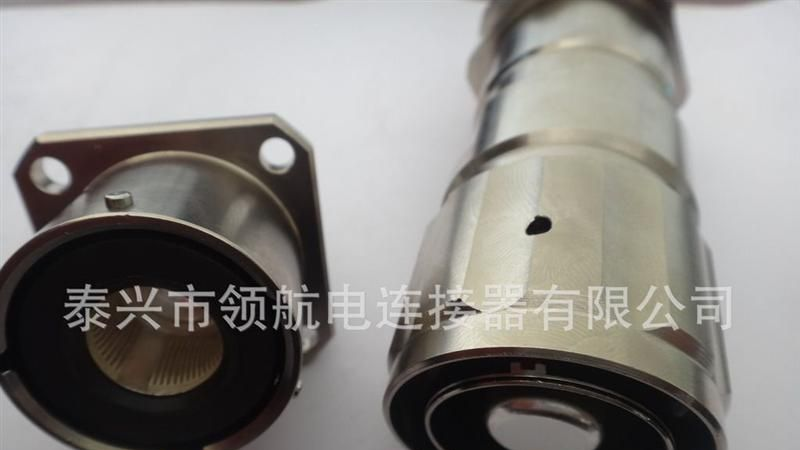

信息内容：dzsc/18/9382/18938297.jpgGYD系列适用于电动汽车、发电机组、储能电站等设备内部潮湿、淋雨环境的大电流传输，插头端接方式为压接导线，插座端接方式为螺纹连接铜排，外壳有屏蔽和非屏蔽两种方式，高可靠冠带孔使连接器插拔柔和，接触电阻小，采用卡口式快速连接。
