领航公司生产XCE系列电连接器 欢迎选用 15061087108
| 价 格： | 60.00 | |
| 加工定制： | 否 | |
| 品牌： | 领航 | |
| 型号： | XCE系列电连接器 | |
| 应用范围： | 航空 | |
| 种类： | 线束/连接线/端子线 | |
| 接口类型： | AC/DC | |
| 支持卡数： | 五合一 | |
| 读卡类型： | CF | |
| 形状： | 圆形 | |
| 制作工艺： | 熔接 | |
| 特性： | 防水 | |
| 工作频率： | 高频 | |
| 接触件材质： | 铜合金材料 表面镀金、银 | |
| 绝缘体材质： | 热固性材料 | |
| 芯数： | 2、3、5、7 | |
| 针数： | 2、3、5、7 | |
| 线长： | 10（mm） |
| XCE系列 简 介 在同接触件数的情况下，较XC系列产品体积小，重量轻。 卡口快速连接，操作方便快捷、连接可靠、抗振动、耐冲 击。五键定位，具有盲插和防误插功能。插头插座既可装 针也可装孔。高可靠的双曲面线簧插孔，使连接器插拔柔 和，接触可靠，接触电阻小。插头插座端接方式为焊接。 技术特性 环境性能 工作温度：-55℃～ 200℃ 相对湿度：40℃时达95% 工作高度：海拔30000m 振动：频率10Hz～2000 Hz加速度196m/s2 冲击：加速度490m/s2 恒加速度：490m/s2 防盐雾，防潮湿，防霉菌性能等符合GJB2889标准的要求。 | dzsc/18/9382/18938281.jpg |
电气性能
接触电阻及额定电流
接触件规格mm | 额定电流A | 接触电阻mΩ | 焊线筒内径mm |
φ1.0 | 5 | ≤5 | φ1.3 |
φ1.5 | 10 | ≤2.5 | φ1.8 |
φ2.0 | 20 | ≤1.25 | φ2.5 |
φ3.0 | 40 | ≤0.75 | φ3.4 |
额定电压、耐电压及绝缘电阻
工作环境 | 额定电压V | 耐电压V | 绝缘电阻MΩ |
常温常压 | 500 | 1500 | ≥5000 |
湿热 | 500 | 1125 | ≥100 |
低气压条件1KPa | 250 | 300 | — |
外壳间电连续性：≤2.5mΩ
机械性能
壳体：高强度铝合金材料
非屏蔽镀层：阳极氧化作色
屏蔽镀层：镀锌彩虹色钝化或军绿色钝化、化学镀镍
绝缘体：热固性材料
接触件：铜合金材料 表面镀金、银
封线体和密封圈：硅橡胶材料
机械寿命：1000次
标记代号及意义
dzsc/18/9382/18938281.jpg
说明
1、表示整套电连接器时，标记代号采用分数形式，插座标记写作分子，插头标记写作分母，中间用斜线隔开。
2、XCE双头密封插座的一端为插针，另一端为插孔，装针的结构外形标记写在分母的前半部分，装孔的写在分母的后半部分，中间用“·”隔开
3、对于选配附件的插头（座），可在其标记代号后加 再写出所选附件。
标记示例
1、XCE系列18型装10芯镀银插孔插头，屏蔽、壳体镀锌彩虹色钝化，W键位其标记代号为：XCE18T10KP(W)
2、XCE系列18型方法兰装10芯镀银插针插座，屏蔽、壳体镀锌彩虹色钝化，W键位其标记代号为：XCE18F10ZP(W)
3、整套连接器标记代号为：XCE18F10ZP(W)/P
4、标记代号为XCE18S10MP/P.P3其含意为：
XCE系列双头密封插座和两个插头配套的整套连接器。其中，插座为18型装有10芯镀银插针的双头密封插座，屏蔽、壳体镀锌彩虹色钝化，N键位。一只插头为18型装有10芯镀银插针，屏蔽、壳体镀锌彩虹色钝化。另一只插头为18型装有10芯镀银插孔，屏蔽、壳体镀锌彩虹色钝化，两只插头均为N键位。
外形尺寸
XCE插头
dzsc/18/9382/18938281.jpg
壳体号 | 12 | 14 | 18 | 22 | 24 | 27 | 30 | 33 | 36 |
D1 | 22 | 24 | 28 | 32 | 34 | 37 | 40 | 43 | 46 |
XCE插座
dzsc/18/9382/18938281.jpg
壳体号 | 12 | 14 | 18 | 22 | 24 | 27 | 30 | 33 | 36 |
D1 | 13.7 | 15.7 | 19.7 | 23.7 | 25.7 | 28.7 | 31.7 | 34.7 | 37.7 |
D2 | 12 | 14 | 18 | 22 | 24 | 27 | 30 | 33 | 36 |
B | 23 | 25 | 27.5 | 30 | 32 | 34.5 | 36.5 | 39.5 | 41 |
E | 17 | 19 | 21.5 | 24 | 26 | 28 | 30 | 32.5 | 3 |
XCE插座面板开孔建议尺寸
dzsc/18/9382/18938281.jpg
壳体号 | 12 | 14 | 18 | 22 | 24 | 27 | 30 | 33 | 36 |
D | 12.5 | 14.5 | 18.5 | 22.5 | 24.5 | 27.5 | 30.5 | 33.5 | 36.5 |
E | 17 | 19 | 21.5 | 24 | 26 | 28 | 30 | 32.5 | 34 |
XCE-S-M插座
dzsc/18/9382/18938281.jpg
壳体号 | 14 | 18 | 22 | 24 | 27 | 30 | 33 | 36 |
D1 | 27 | 31 | 36 | 36 | 39 | 42 | 45 | 48 |
D2 | 18 | 22 | 27 | 27 | 30 | 33 | 36 | 39 |
XCE-S-M插座面板开孔建议尺寸
dzsc/18/9382/18938281.jpg
壳体号 | 14 | 18 | 22 | 24 | 27 | 30 | 33 | 36 |
D | 14.5 | 18.5 | 22.5 | 24.5 | 27.5 | 30.5 | 33.5 | 36.5 |
XCE系列接点排列（装针绝缘体插合面视图）
dzsc/18/9382/18938281.jpg
- 所属城市：江苏 泰州
- [联系时请说明来自维库仪器仪表网]
- 联系人： 朱强海
- 电话：0523-87596158
- 传真：0523-87599876
- 手机：13852886487
- QQ ：
领航公司生产GYD系列单芯圆形电连接器 欢迎选购15061087108
信息内容：dzsc/18/9382/18938297.jpgGYD系列适用于电动汽车、发电机组、储能电站等设备内部潮湿、淋雨环境的大电流传输，插头端接方式为压接导线，插座端接方式为螺纹连接铜排，外壳有屏蔽和非屏蔽两种方式，高可靠冠带孔使连接器插拔柔和，接触电阻小，采用卡口式快速连接。
J14系列矩形圆形电连接器 厂价直销 15061087108

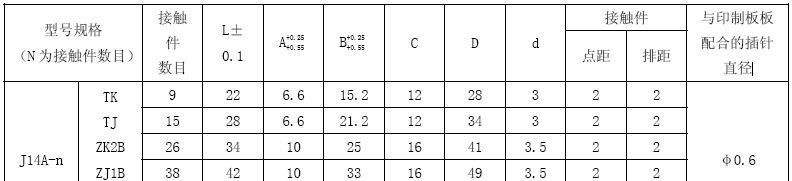

信息内容：J14A、C、D系列电连接器示例插头：J14A系列，51芯普通焊接插针的插头型号为J14A-51TJ。插座：J14A系列，51芯插孔，插孔90°弯式插配印制板，法兰盘为侧面安装的插座型号为J14A-51ZX1B2。使用组合具有相同改型序号、相同接触件数目的插针是插头与插孔式插针（或插孔式插头与插针式插座）能互配使用。如：J14A-51TJ与J14A-51ZX1B2，J14C-26TK与J14C-26ZJL能互配使用。标记示例dzsc/18/9494/18949451.jpgdzsc/18/9494/18949451.jpg注：额定电流为3AJ14C系列插针连接界面型谱图dzsc/18/9494/18949451.jpg注：额度电流为5AJ14D系列插针连接界面型谱图dzsc/18/9494/18949451.jpg注：额度电流为2个10A 13个3A外形及安装尺寸dzsc/18/9494/18949451.jpgdzsc/18/9494/18949451.jpg型号规格（N为接触件数目）接触件数目L±0.1A 0.25 0.55B 0.25 0.55CDdEFHJ14A-nTKTJZKB1ZJB1ZJB1LZKB1L9226.615.28.92832.8 0.3 -0.22.8 0.3 -0.217 0 -0.115286.621.28.93432.8 0.3 -0.223 0 -0.12034102512413.52.8 0.3 -0.228.2 0 -0.152634102512413.52.8 0.3 -0.228.2 0 -0.153842103312493.52.8 0.3 -0.236.2 0 -0.155152104312593.52.8 0.3 -0.246.1 0 -0.156258104912653.52.8 0.3 ...
