供应大电流工形电感
| 价 格： | 1.11 | |
| 应用范围： | 滤波 | |
| 种类： | 电感线圈 | |
| 品牌/商标： | 三一 | |
| 型号/规格： | LGBA1420 1820 2620 3525 | |
| 封装形式： | 插件电感 | |
| 绕线形式： | 多层平绕式 | |
| 导磁体性质： | 铁氧体磁芯 | |
| 磁芯形状： | 工字形 | |
| 工作频率： | 高频 | |
| 安装方式： | 立式 | |
| 骨架材料： | 铁氧体磁芯 | |
| 品质因数Q： | 10 | |
| 电感量： | 0.001-15（mH） |
图示和尺寸：（单位mm） dzsc/18/9276/18927663.jpgdzsc/18/9276/18927663.jpg | |
特征： 1．高饱和电流。 2．使用线圈本身铜线做引脚，不会产生开路。 3．线圈本体可涂凡立水或套UL套管。 4．无铅环保。 | 品号说明： LGBA 1420 – 100 K 1 2 3 4 1. 产品类型：大型工字电感。 2．款式：根据铁芯尺寸大小。 3．电感值：例如 "100" 代表 10 uH。 4．电感值容许公差: "M" : 20% ; "K" : 10% ; "J" : 5%。 |
电感量和额定电流范围： LGBA1420 1.0uH ~ 560uH 9.0A ~ 0.8A LGBA1820 1.0uH ~ 2.2mH 11.4A ~ 0.8A LGBA2620 1.0uH ~ 4.7mH 21.0A ~ 1.0mA LGBA3525 1.0mH ~ 15mH 27.0A ~ 1.3A | 特性： 1. 额定电流:基於温度上升不得超过 20oC。 2. 工作温度范围 : 在 -20oC 到 80oC 之间。
|
测试仪器： L：LCR meter@1KHz。 D：Milli-ohm meter。
| 应用： 开关稳压器 RFI扼制滤波器 自动化系统 |
- 所属城市：广东 珠海
- [联系时请说明来自维库仪器仪表网]
- 联系人： 陈平
- 电话：756-8818568
- 传真：756-8818568
- 手机：
- QQ ：
供应工字升压电感
信息内容：三一电感：品质 服务如一 专一图示和尺寸：（单位mm） dzsc/18/9277/18927774.jpg品号 A(MAX)B(MAX)C(MIN)D(MIN)EFLGB04065.08.010mm15mm0.5±0.12.0±0.5LGB06087.010.010mm15mm0.6±0.12.5±0.5LGB08109.012.510mm15mm0.6±0.15.0±1.0LGB101212.015.010mm15mm0.8±0.16.0±1.0 特征： 1.体型小的立式电感，占用安装空间小。2.分布电容量小，自共振频率高。2.特殊导针结构，不易产生开路现象。4.用PVC或UL热缩套管保护。5.无铅环保。品号说明： LGB 0608 – 101 K 1 2 3 41．产品类型：工字型电感。2．款式：根据铁芯尺寸大小。3．电感值：例如"101"代表100 uH。4．电感值容许公差: "M" : 20% ; "K" : 10% ; "J" : 5%。电感量和额定电流范围： LGB0406 1.0uH ~ 50mH 2.0A ~ 10mALGB0608 10uH ~ 150mH 1.3A ~ 16mALGB0810 10uH ~ 100mH 5.0A ~ 28mALGB1012 10mH ~ 100mH 170mA ~ 45mA特性：1.电感值范围：1.0uH到100000uH之间。2.额定电流:基於温度上升不得超过20oC。3.工作温度范围：在-20oC到...
供应环保电感线圈

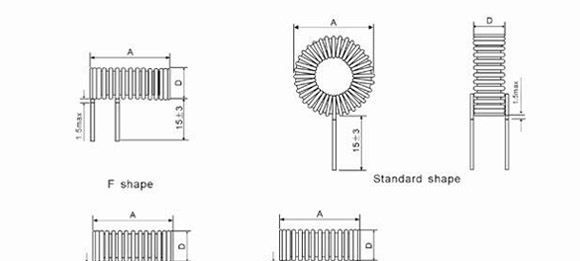

信息内容：dzsc/18/9277/18927790.jpgdzsc/18/9277/18927790.jpg特征:广泛应用于电源转换和线路滤波。铁粉芯磁环，性能稳定，成本低。体积由小到大，满足各种应用电路的需求。耐温130或180度聚安脂漆包线。高饱和电流。可外涂凡立水以固定铜线及增加绝缘。用于各种开关电源及逆变器，UPS等。dzsc/18/9277/18927790.jpg环形线圈通用尺寸表型号A (Max)D (Max)引脚长度F(Max)额定电流电感量20268.0mm4.5mm15.0mm1.5mm0.1-0.5A5uH-27uH302612.0mm7.0mm15.0mm1.5mm0.5-2.0A10uH-14uH502618.0mm10.0mm15.0mm1.5mm1.0-3.0A20uH-68uH682624.0mm10.5mm15.0mm1.5mm1.0-5.0A25uH-500uH802626.5mm11.5mm15.0mm2.0mm3.0-5.0A50uH-960uH1062636.0mm19.5mm15.0mm2.5mm2.0-10.0A30uH-850uH1302642.0mm21.5mm15.0mm2.5mm2.0-10.0A30uH-950uH电感量公差范围： 5%； 10%； 20%"
