大量批发 Y50X系列圆形电连接器 品质优良
| 价 格： | 面议 | |
| 加工定制： | 否 | |
| 品牌/商标： | 吉明 | |
| 型号/规格： | Y50X系列圆形电连接器 | |
| 应用范围： | 广泛 | |
| 种类： | 插头/插座 | |
| 接口类型： | 其他 | |
| 支持卡数： | 多合一 | |
| 形状： | 矩形 | |
| 制作工艺： | 注塑 | |
| 特性： | 阻火/阻燃 | |
| 工作频率： | 高频 | |
| 接触件材质： | 见详细说明 | |
| 绝缘体材质： | 见详细说明 | |
| 芯数： | x | |
| 针数： | x | |
| 线长： | x（mm） |
dzsc/18/9212/18921240.jpgY50X系列圆形电连接器
制电连接器，符合国军标GJB101A-97标准，采用内卡口锁紧形式，插座密封，有多种安装方式，插头有多种出线形式。技术特性
环境性能
工作温度：-55℃～ 125℃
相对湿度：40℃时达95%
工作高度：海拔30000m
振动：频率10Hz～2000 Hz加速度196m/s2
冲击：加速度490m/s2
恒加速度：490m/s2
密封性：耐压0.2MPa
防盐雾，防潮湿，防霉菌性能等符合GJB101A-97标准的要求。
电气性能
接触电阻及额定电流
接触件规格（mm） | 接触电阻mΩ | 额定电流(A) |
Φ0.8 | ≤6 | 3 |
Φ1.0 | ≤5 | 5 |
Φ1.5 | ≤3 | 10 |
Φ2.0 | ≤2 | 20 |
Φ2.5 | ≤1.5 | 25 |
额定电压，耐电压及绝缘电阻
工作环境 | 额定电压V | 耐电压V | 绝缘电阻MΩ |
常温常压 | 500 | 1500 | ≥3000 |
湿热 | 500 | 500 | ≥20 |
高温 | 250 | - | ≥500 |
低气压条件4.39KPa | 300 | 375 | - |
射频抗干扰衰减值
频率Hz | 100 | 150 | 200 | 300 | 400 | 600 | 800 | 1000 |
衰减dB | 65 | 60 | 60 | 55 | 55 | 50 | 45 | 45 |
外壳间电连续性：非屏蔽≤200mΩ,屏蔽≤5 mΩ
机械性能
壳体：高强度铝合金材料不锈钢
非屏蔽镀层：阳极氧化着色黑H、绿L（Ni沙镍）S：化镍（Zn锌）
屏蔽镀层：镀锌彩虹色钝化或军绿色钝化、化学镀镍、喷砂镀镍
绝缘体：耐热热塑性材料
接触件：铜合金材料表面镀金
机械寿命：500次
类别号形式表
符号 | X | Q | P | N | H | A |
代表意义 | 焊接胶封 | 压接屏蔽胶封 | 焊接屏蔽胶封 | 压接胶封 | 玻璃烧结密封 | 印制板焊接胶封 |
防误插
在绝缘体外围上开有不同角度的槽，可以按使用方需要由厂方转位装配保证相同规格不同键位的头、座不会误插。以使相同品种规格的头、座顺利配插。（从插针的插合面看）
公司现有面积20000多平方米，建设12600m2现代化科技楼，设立技术中心，常年聘请专家设计师为技术顾问，共有45名中研发人员专事产品开发，高中以上学历占职工总数的75%。本厂拥有先进的生产设备、雄厚的技术力量和先进的工艺水平、现代化的检验检测手段及军检设施。年产军品30万套，民品5万套。主要产品有“航联”牌Y2、Y3、Y3A、Y3B、Y4、Y11、Y16、Y17、Y50X、Y50DX、Y50EX、Y55、Y56、Y57、Y59、YP、TP、XC、XK、XKE、Y599（MIL—C38999Ⅰ、Ⅱ、Ⅲ）等系列3500个规格型号的电连接器。产品广泛应用于航空、航天、舰艇、兵器、通信、铁路、医疗器械、汽车、石油勘探等领域，部分产品直接出口国外。
本公司产品以其体积小、密度高、耐环境、防泄露、屏蔽性能好、操作简便、可靠性强、科技含量高等优点，深受国内外用户的好评。Y50X、Y50DX、Y50EX系列电连接器荣获江苏省新产品金牛奖，有3个产品先后分别获得地（市）、省、科技进步奖、产品奖。Y50、Y55系列产品被列入火炬计划。
热忱欢迎中、外朋友莅临我厂指导。
"
- 所属城市：江苏 泰州
- [联系时请说明来自维库仪器仪表网]
- 联系人： 曹优林
- 电话：0523-87603160
- 传真：-
- 手机：13852677885
- QQ ：
大量批发 J30J系列矩形圆形电连接器 航空插头 价格合理 欢迎选购
信息内容：dzsc/18/9220/18922032.jpgJ30J系列矩形圆形电连接器产品特点简介接触件尾端与印制板的连接方式为直插式，印制板网格尺寸为1.27×2.54。安装开孔尺寸产品的安装开孔尺寸见“J30J系列产品安装开孔尺寸”。 公司现有面积20000多平方米，建设12600m2现代化科技楼，设立技术中心，常年聘请专家设计师为技术顾问，共有45名中研发人员专事产品开发，高中以上学历占职工总数的75%。本厂拥有先进的生产设备、雄厚的技术力量和先进的工艺水平、现代化的检验检测手段及军检设施。年产军品30万套，民品5万套。主要产品有“航联”牌Y2、Y3、Y3A、Y3B、Y4、Y11、Y16、Y17、Y50X、Y50DX、Y50EX、Y55、Y56、Y57、Y59、YP、TP、XC、XK、XKE、Y599（MIL—C38999Ⅰ、Ⅱ、Ⅲ）等系列3500个规格型号的电连接器。产品广泛应用于航空、航天、舰艇、兵器、通信、铁路、医疗器械、汽车、石油勘探等领域，部分产品直接出口国外。 本公司产品以其体积小、密度高、耐环境、防泄露、屏蔽性能好、操作简便、可靠性强、科技含量高等优点，深受国内外用户的好评。Y50X、Y50DX、Y50EX系列电连接器荣获江苏省新产品金牛奖，有3个产品先后分别获得地（市）、省、科技进步奖...
大量批发 XCD系列电连接器 品质优良

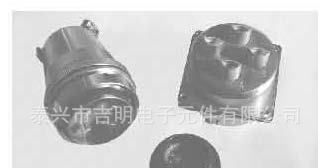

信息内容：dzsc/18/9222/18922281.jpgXCD系列电连接器XCD系列简介本系列产品专供电源使用。卡口快速连接，插座有方法兰安装和螺母安装两种方式。双曲面线簧插孔，五种识别键位。插头、插座既可装针，亦可装孔。与导线端接采用焊接方式。广泛应用于大电流条件下的电连接。技术特性环境性能工作温度：-55℃～ 200℃相对湿度：40℃时达95%工作高度：海拔30000m振动：频率10Hz～2000 Hz加速度196m/s2冲击：加速度490m/s2恒加速度：490m/s2防盐雾，防潮湿，防霉菌性能等符合GJB2889标准的要求。 电气性能接触电阻及额定电流 接触件规格mm接触电阻mΩ额定电流A焊线筒内径mmφ4.5≤0.3560φ5.5φ5.5≤0.3100φ6φ7.5≤0.2150φ8.5 额定电压、耐电压及绝缘电阻 工作环境额定电压V耐电压V绝缘电阻MΩ常温状态500≥1500≥5000湿热状态500≥750≥100外壳间电连续性：≤2.5mΩ机械性能壳体：高强度铝合金材料非屏蔽镀层：阳极氧化作色屏蔽镀层：镀锌彩虹色钝化或军绿色钝化、化学镀镍绝缘体：热固性材料接触件：铜合金材料表面镀金、银封线体和密封圈：硅橡胶材料机械寿命：1000次说明1、表示整套电连接器时，标记代号采用分数形式，插座标记写...
