大量批发 XCD系列电连接器 品质优良
| 价 格： | 面议 | |
| 加工定制： | 否 | |
| 品牌/商标： | 吉明 | |
| 型号/规格： | XCD系列电连接器 | |
| 应用范围： | 广泛 | |
| 种类： | 插头/插座 | |
| 接口类型： | 其他 | |
| 支持卡数： | 多合一 | |
| 形状： | 圆形 | |
| 制作工艺： | 注塑 | |
| 特性： | 阻火/阻燃 | |
| 工作频率： | 高频 | |
| 接触件材质： | 见详细说明 | |
| 绝缘体材质： | 见详细说明 | |
| 芯数： | x | |
| 针数： | x | |
| 线长： | x（mm） |
dzsc/18/9222/18922281.jpgXCD系列电连接器
XCD系列
简介
本系列产品专供电源使用。卡口快速连接，插座有方法兰安装和螺母安装两种方式。双曲面线簧插孔，五种识别键位。插头、插座既可装针，亦可装孔。与导线端接采用焊接方式。广泛应用于大电流条件下的电连接。
技术特性
环境性能
工作温度：-55℃～ 200℃
相对湿度：40℃时达95%
工作高度：海拔30000m
振动：频率10Hz～2000 Hz加速度196m/s2
冲击：加速度490m/s2
恒加速度：490m/s2
防盐雾，防潮湿，防霉菌性能等符合GJB2889标准的要求。
电气性能
接触电阻及额定电流
接触件规格mm | 接触电阻mΩ | 额定电流A | 焊线筒内径mm |
φ4.5 | ≤0.35 | 60 | φ5.5 |
φ5.5 | ≤0.3 | 100 | φ6 |
φ7.5 | ≤0.2 | 150 | φ8.5 |
额定电压、耐电压及绝缘电阻
工作环境 | 额定电压V | 耐电压V | 绝缘电阻MΩ |
常温状态 | 500 | ≥1500 | ≥5000 |
湿热状态 | 500 | ≥750 | ≥100 |
外壳间电连续性：≤2.5mΩ
机械性能
壳体：高强度铝合金材料
非屏蔽镀层：阳极氧化作色
屏蔽镀层：镀锌彩虹色钝化或军绿色钝化、化学镀镍
绝缘体：热固性材料
接触件：铜合金材料表面镀金、银
封线体和密封圈：硅橡胶材料
机械寿命：1000次
说明
1、表示整套电连接器时，标记代号采用分数形式，插座标记写作分子，插头标记写作分母，中间用斜线隔开。
2、对于选配附件的差头（座）可在其标记代号后加 在写出所选附件。
外形尺寸
与导线采用焊接连接
方盘插座（尾部有螺纹）
公司现有面积20000多平方米，建设12600m2现代化科技楼，设立技术中心，常年聘请专家设计师为技术顾问，共有45名中研发人员专事产品开发，高中以上学历占职工总数的75%。本厂拥有先进的生产设备、雄厚的技术力量和先进的工艺水平、现代化的检验检测手段及军检设施。年产军品30万套，民品5万套。主要产品有“航联”牌Y2、Y3、Y3A、Y3B、Y4、Y11、Y16、Y17、Y50X、Y50DX、Y50EX、Y55、Y56、Y57、Y59、YP、TP、XC、XK、XKE、Y599（MIL—C38999Ⅰ、Ⅱ、Ⅲ）等系列3500个规格型号的电连接器。产品广泛应用于航空、航天、舰艇、兵器、通信、铁路、医疗器械、汽车、石油勘探等领域，部分产品直接出口国外。
本公司产品以其体积小、密度高、耐环境、防泄露、屏蔽性能好、操作简便、可靠性强、科技含量高等优点，深受国内外用户的好评。Y50X、Y50DX、Y50EX系列电连接器荣获江苏省新产品金牛奖，有3个产品先后分别获得地（市）、省、科技进步奖、产品奖。Y50、Y55系列产品被列入火炬计划。
热忱欢迎中、外朋友莅临我厂指导。
- 所属城市：江苏 泰州
- [联系时请说明来自维库仪器仪表网]
- 联系人： 曹优林
- 电话：0523-87603160
- 传真：-
- 手机：13852677885
- QQ ：
大量批发 Y4系列圆形电连接器 品质优良
信息内容：dzsc/18/9226/18922631.jpgY4系列圆形电连接器简介本系列连接方式为螺纹连接，体积小，重量轻、插座密封、使用方便。安装方式有法兰盘式和电缆式两种。技术特征环境性能工作温度：–55℃～ 125℃相对湿度：40℃时达95﹪工作高度：海拔30000m振动：频率10Hz～2000Hz，加速度196m/s2冲击：加速度490m/s2恒加速度：490m/s2气密性：耐气压0.2 Mpa（仅密封型插座）电气性能接触电阻及额定电流 接触件规格（mm）接触电阻（mΩ）额定电流（A）Φ0.8≤83 额定电压、耐电压及绝缘电阻 工作环境额定电压（V）耐电压（V）绝缘电阻（mΩ）常温常压250750≥1000湿热250---≥50高温-------≥500低气压条件4.39kpa150200----机械性能壳体：高强度铝合金镀层：氧化着本色绝缘体：耐热热塑性材料接触件：铜合金材料镀层:金密封圈：硅橡胶材料机械寿命：500次标记、代号及意义 外形安装及尺寸Y4接点型谱图（装针绝缘体插合面视图） 我公司位于长江三角洲经济带的江苏省泰兴市，是生产各种规格型号军用电连接器的定点骨干企业；2002年2月，中国人民解放军空军装备部驻苏北地区军事代表室进驻我厂；2003年2月，通过了新时代时代质量体系认证中心GB/T19002&md...
大量批发 XC系列电连接器 品质优良

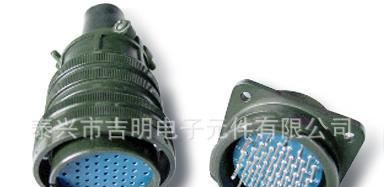

信息内容：dzsc/18/9229/18922937.jpg XC系列及其派生系列电连接器附件XC系列电连接器除插座、插头已配直式屏蔽帽及直式弯式电缆夹外，为了扩大XC系列电连接器的使用范围，方便用户，还配有下列专用附件，可供使用单位选择。用户在选用本附件时请充分考虑以下几点说明：附件分为屏蔽和非屏蔽两种。屏蔽外壳有多种镀层方式可供选择：：镀锌军绿色或彩虹色钝化、化学镀镍及镀镉等。非屏蔽镀层仅有一种镀层方式：阳极氧化后着色。屏蔽外壳具有防电磁干扰功能。选择附件时请考虑安装位置的限制，并根据实际要求选用不同结构的附件。应根据电缆直径选用本附件。 序号附件名称及型号性能订货方式1直式电缆夹夹紧电缆，可屏蔽随具产品型号一起订货2弯式电缆夹 3XC-FJA夹紧电缆，可屏蔽需单独订货 4XC-FJC 5XC-FJD/FJDP 6XC-FJHP 7XC-FJB/FJBP(插座防护盖)保护插头和插座 8XC-FJE/FJEP(插头防护盖) 9XC-FJGP夹紧电缆，可屏蔽防水 10XC-FJGWP 11XC-FJJP 订货说明：1、所选购电缆附件型号可写在想配套的产品型号后，并在中间标上 号。例：带附件的插座XC30F30ZP FJC带附件的插头XC30T30ZP FJDP2、如果单独订购某种型号的电缆附件，需写出适配壳体号及电缆附件型号。例：XC30-FJDP3、对于屏蔽镀...
