安科瑞300286.SZ保护型电流互感器AKH-0.66/P 5P10 10P20 过载
| 价 格： | 223.00 | |
| 应用范围： | 保护 | |
| 种类： | 电流互感器 | |
| 品牌/商标： | 安科瑞 | |
| 型号/规格： | AKH-0.66/P | |
| 封装形式： | 环氧树脂电感 | |
| 绕线形式： | 单层密绕式 | |
| 导磁体性质： | 铁芯 | |
| 磁芯形状： | 环形 | |
| 工作频率： | 低频 | |
| 安装方式： | 母线固定 | |
| 骨架材料： | 塑料 | |
| 额定电流： | 200-6300/5（mA） | |
| 标称电压： | 660（V） |
AKH-0.66 P保护电流互感器用于采集低压过载、短路信号，与保护继电器配套使用，一次测量范围200-6300A，二次输出5A、1A，主要准确级有：5P10、10P10、10P20、5P20等。采集低压过载、短路信号，与电动机保护单元配套使用，主要电流比有250A/50mA，800A/100mA。
AKH-0.66-P型保护电流互感器主要适用于多根母排穿越，作为继电保护用，该产品为保护系统短路故障而开发，具有不同准确级和准确限值系数，可扩展为不同穿孔尺寸，广泛应用于低压配电保护系统。
dzsc/18/9181/18918170.jpg
dzsc/18/9181/18918170.jpg
尺寸 规格 | 外形尺寸(mm) | 安装尺寸(mm) | 图形 | |||
C | D | E | A | B | ||
AKH-0.66P-60Ⅲ | 100 | 143 | 56 | 32 | 62 | 图1 |
AKH-0.66P-80Ⅲ | 100 | 168 | 56 | 32 | 82 | 图2 |
AKH-0.66P-100Ⅲ | 105 | 193 | 56 | 32 | 102 | 图2 |
AKH-0.66P-120Ⅲ | 125 | 218 | 56 | 52 | 122 | 图2 |
AKH-0.66P-130Ⅲ | 125 | 222 | 57 | 53 | 133 | 图2 |
AKH-0.66P-60×50II | 130 | 181 | 75 | 63 | 54 | 图3 |
AKH-0.66P-80×50II | 165 | 186 | 75 | 83 | 54 | 图3 |
AKH-0.66P-100×50II | 191 | 187 | 75 | 104 | 56 | 图3 |
AKH-0.66P-120×50II | 221 | 204 | 90 | 130 | 83 | 图3 |
AKH-0.66P-170×50II | 250 | 150 | 60 | 171 | 55 | 图3 |
AKH-0.66P-180×50II | 240 | 181 | 60 | 185 | 55 | 图3 |
AKH-0.66P-220×50II | 280 | 190 | 60 | 225 | 55 | 图3 |
售后服务承诺：产品保修期为一年，凡质量问题，原因在供方的，免费调换或维修。
- 所属城市：江苏 无锡
- [联系时请说明来自维库仪器仪表网]
- 联系人： 沈若娴
- 电话：0510-86179966
- 传真：0510-86179966
- 手机：13861667970
- QQ ：
安科瑞300286.SZ垂直穿排电流互感器 AKH-0.66/III型

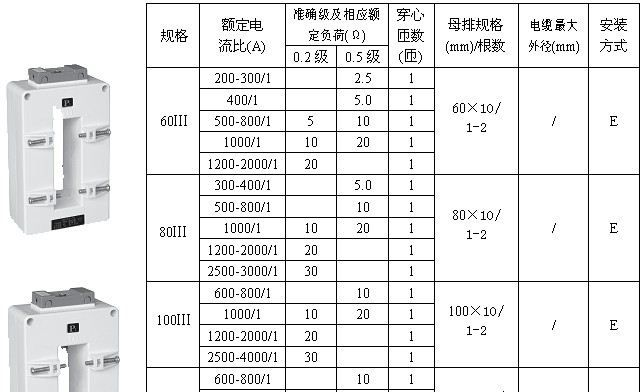

信息内容：江苏安科瑞竖式安装电流互感器AKH-0.66 III型电流互感器特点: 立式方孔型，可穿越1~3根汇流排，不但具有Ⅰ、Ⅱ型的特点，而且可作供电系统计量电能用，以及可与电流继电器配套作保护用。 dzsc/18/9198/18919878.jpg 尺寸规格型式外形尺寸安装尺寸图形CDEABAKH-0.66 60Ⅲ100143563262图1AKH-0.66 80Ⅲ100168563282图2AKH-0.66 100Ⅲ1051935632102图2AKH-0.66 120Ⅲ1252185652122图2AKH-0.66 130Ⅲ1252225753133图2 规格参数对照表dzsc/18/9198/18919878.jpg dzsc/18/9198/18919878.jpg 注：额定一次电流的标准值为：10A、12.5A、15A、20A、25A、30A、40A、50A、60A、75A以及它们十进位倍数或小数，有下标线的是优先值。 "
安科瑞300286.SZ 保护型电流互感器AKH-0.66P
信息内容：AKH-0.66P低压保护型电流互感器主要适用于多根母排穿越的继电保护回路，该产品为保护系统检测短路故障而开发，具有不同准确级和准确限值系数，可扩展为不同穿孔尺寸，广泛应用于低压配电保护系统。 AKH-0.66P保护型电流互感器用于采集低压过载、短路信号，与保护继电器配套使用，一次测量范围200-6300A，二次输出5A、1A，主要准确级有：5P10、10P10、10P20、5P20等。采集低压过载、短路信号，与电动机保护单元配套使用，主要电流比有250A/50mA，800A/100mA。 符合标准 产品符合国标GB1208-2006 技术指标 l 保护CT一次电流200-6300A，二次电流5A，1A，0.1A，0.05A l 额定工作电压AC0.66kV（等效AC0.69kV，GB/T156-2007） l 额定频率50-60Hz l 环境温度-30℃~70℃，耐温120℃ l 海拔高度≤3000m l 工频耐压3000V/1min 50Hz l 用于没有雨雪直接侵袭，无严重污染及剧烈震动的场所 选型说明 l 根据一次电流及母线截面等参数选择对应的规格产品。一次导线穿越互感器窗孔。打开翻盖，通过压线片进行二次接线，二次接线引出后翻盖复位。计量电能可直接利用翻盖小孔加封铅印，以防窃电。 l 工作电流长期不超过1.1倍额定值，允许在1.2倍额定值时短时使用，时间不超过1h； ...
