安科瑞300286.SZ垂直穿排电流互感器 AKH-0.66/III型
| 价 格： | 91.00 | |
| 应用范围： | 测量 | |
| 种类： | 电流互感器 | |
| 品牌/商标： | 安科瑞 | |
| 型号/规格： | AKH-0.66III | |
| 封装形式： | 环氧树脂电感 | |
| 绕线形式： | 单层间绕式 | |
| 安装方式： | 底板安装 | |
| 品质因数Q： | 4 | |
| 电感量： | 2 | |
| 允许误差： | 4 | |
| 感抗XL： | 1（Ω） | |
| 额定电流： | 6300（mA） | |
| 分布电容： | 1（F） | |
| 标称电压： | 660（V） |
江苏安科瑞竖式安装电流互感器AKH-0.66 III型电流互感器特点:
立式方孔型，可穿越1~3根汇流排，不但具有Ⅰ、Ⅱ型的特点，而且可作供电系统计量电能用，以及可与电流继电器配套作保护用。
dzsc/18/9198/18919878.jpg

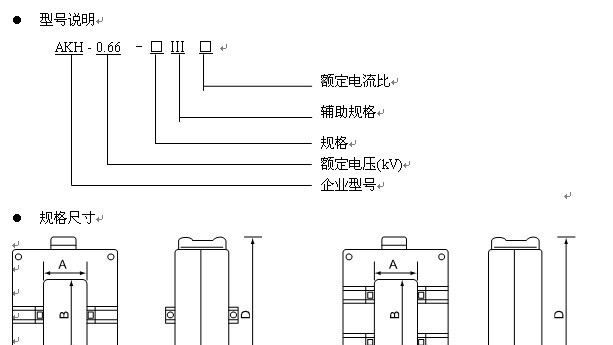

尺寸 规格型式 | 外形尺寸 | 安装尺寸 | 图形 | |||
C | D | E | A | B | ||
AKH-0.66 60Ⅲ | 100 | 143 | 56 | 32 | 62 | 图1 |
AKH-0.66 80Ⅲ | 100 | 168 | 56 | 32 | 82 | 图2 |
AKH-0.66 100Ⅲ | 105 | 193 | 56 | 32 | 102 | 图2 |
AKH-0.66 120Ⅲ | 125 | 218 | 56 | 52 | 122 | 图2 |
AKH-0.66 130Ⅲ | 125 | 222 | 57 | 53 | 133 | 图2 |
规格参数对照表
dzsc/18/9198/18919878.jpg
dzsc/18/9198/18919878.jpg
注：额定一次电流的标准值为：10A、12.5A、15A、20A、25A、30A、40A、50A、60A、75A以及它们十进位倍数或小数，有下标线的是优先值。
"
- 所属城市：江苏 无锡
- [联系时请说明来自维库仪器仪表网]
- 联系人： 沈若娴
- 电话：0510-86179966
- 传真：0510-86179966
- 手机：13861667970
- QQ ：
安科瑞300286.SZ 保护型电流互感器AKH-0.66P
信息内容：AKH-0.66P低压保护型电流互感器主要适用于多根母排穿越的继电保护回路，该产品为保护系统检测短路故障而开发，具有不同准确级和准确限值系数，可扩展为不同穿孔尺寸，广泛应用于低压配电保护系统。 AKH-0.66P保护型电流互感器用于采集低压过载、短路信号，与保护继电器配套使用，一次测量范围200-6300A，二次输出5A、1A，主要准确级有：5P10、10P10、10P20、5P20等。采集低压过载、短路信号，与电动机保护单元配套使用，主要电流比有250A/50mA，800A/100mA。 符合标准 产品符合国标GB1208-2006 技术指标 l 保护CT一次电流200-6300A，二次电流5A，1A，0.1A，0.05A l 额定工作电压AC0.66kV（等效AC0.69kV，GB/T156-2007） l 额定频率50-60Hz l 环境温度-30℃~70℃，耐温120℃ l 海拔高度≤3000m l 工频耐压3000V/1min 50Hz l 用于没有雨雪直接侵袭，无严重污染及剧烈震动的场所 选型说明 l 根据一次电流及母线截面等参数选择对应的规格产品。一次导线穿越互感器窗孔。打开翻盖，通过压线片进行二次接线，二次接线引出后翻盖复位。计量电能可直接利用翻盖小孔加封铅印，以防窃电。 l 工作电流长期不超过1.1倍额定值，允许在1.2倍额定值时短时使用，时间不超过1h； ...
安科瑞300286.SZ相间距偏小专用测量型电流互感器 AKH-0.66/III
信息内容：江苏安科瑞AKH-0.66 III型电流互感器特点: 立式方孔型，可穿越1~3根汇流排，不但具有Ⅰ、Ⅱ型的特点，而且可作供电系统计量电能用，以及可与电流继电器配套作保护用。 dzsc/18/9346/18934656.jpg 尺寸规格型式外形尺寸安装尺寸图形CDEABAKH-0.66 60Ⅲ100143563262图1AKH-0.66 80Ⅲ100168563282图2AKH-0.66 100Ⅲ1051935632102图2AKH-0.66 120Ⅲ1252185652122图2AKH-0.66 130Ⅲ1252225753133图2
