供应环型电感 磁环电感
| 价 格： | 0.30 | |
| 应用范围： | 阻流 | |
| 种类： | 电感线圈 | |
| 品牌： | 中山五环 | |
| 型号： | 3026，4426，5026，6026 | |
| 封装形式： | 插件电感 | |
| 绕线形式： | 多层平绕式 | |
| 导磁体性质： | 铁氧体磁芯 | |
| 磁芯形状： | 帽形 | |
| 工作频率： | 低频 | |
| 安装方式： | 卧式密封 | |
| 骨架材料： | 铁粉芯 | |
| 品质因数Q： | 30 | |
| 电感量： | 1000（mH） | |
| 允许误差： | 20 | |
| 感抗XL： | 50（Ω） | |
| 额定电流： | 2000（mA） | |
| 分布电容： | 33（F） | |
| 标称电压： | 2（V） |
环型电感 磁环电感 中山五环特色电感
廣泛應用於電源轉換和線路濾波器. | |||||
| 線圈繞在鐵粉磁環上. | |||||
| 合乎成本的設計. | |||||
| 從小體積手繞到大體積機繞. | |||||
| 130℃UEW-NY銅線. | |||||
| 高飽和電流. | |||||
| 外塗以凡立水(透明膠) | |||||
|
| 型号 | A (max) | B ±3.0mm | C ref | D (max) | 额定电流 | 电感量 |
| 2026 | 7.5 | 15.0 | 4.0 | 4.5 | 0.1-0.5A | 5uH-27uH |
| 3026 | 12.0 | 15.0 | 6.5 | 7.0 | 0.5-2.0A | 10uH-140uH |
| 3726 | 13.5 | 15.0 | 6.0 | 6.5 | 0.5-2.0A | 10uH-240uH |
| 4426 | 15.5 | 15.0 | 8.5 | 9.0 | 0.5-2.0A | 10uH-360uH |
| 5026 | 18.0 | 15.0 | 9.5 | 10.0 | 1.0-3.0A | 20uH-400uH |
| 6826 | 23.5 | 15.0 | 9.5 | 10.0 | 1.0-5.0A | 25uH-500uH |
| 8026 | 27.0 | 15.0 | 13.0 | 13.5 | 3.0-5.0A | 50uH-960uH |
| 10626 | 34.0 | 15.0 | 17.0 | 18.0 | 2.0-10.0A | 30uH-850uH |
| 13026 | 42.0 | 15.0 | 21.0 | 21.5 | 2.0-10.0A | 30uH-950uH |
| 1. 铁粉芯另有:3826,6026,7226,9026,9426,12426,13126,13226,14126,15026,15726,17526, | ||||||||
| 18426,20026,20126,22426,22526,24926,250-26 等总共50多个尺寸型号,欢迎选型. | ||||||||
| 2. 镍锌,锰锌材质各有100多种型号及尺寸.欢迎选型. | ||||||||
| 2. 五环编号表示 | ||||||||
| WHC - 300 M - 2A - 5026 | ||||||||
| (1) (2) (3) (4) (5) | ||||||||
| (1). 编号(Type) : 磁环电感 ( WHC ) | ||||||||
| (2). 标称电感值班(Inductance) : "300"表示 30uH（Example: "300"for 30UH) ( 300 ) | ||||||||
| (3). 电感公差（Tolerance) :"M:±20%, "K":±10% , "J":±5% ( M ) | ||||||||
| (4). 额定电流（Rated current in Amps) :"2A" ( 2A ) | ||||||||
| (5). 铁心尺寸（core Size) : 铁芯直径=5英寸 （core size: D=0.5") ( 50 ) | ||||||||
| (6). 铁心材质（core material ) : "-26"材, "-52"材, "-2" 材, "-26B"材. | ||||||||
Pict
| |||||||||||||
| 五环品名 PART NO | 电感量(uH) | 额定电流(A) MAX | 直流电阻(OHM)MAX | A尺寸 (MM)MAX | D 尺寸 (MM)MAX | 单个重量(G/PCS) | |||||||
| WHC-5R0M-2026 | 5.0 | 0.5 | 0.007 | 7.5 | 4.5 | 0.4 | |||||||
| WHC-9R0M-2026 | 9.0 | 0.3 | 0.011 | 8.0 | 4.5 | 0.2 | |||||||
| WHC-150M-2026 | 15 | 0.5 | 0.07 | 7.5 | 4.5 | 0.4 | |||||||
| WHC-200M-2026 | 20 | 0.2 | 0.198 | 7.5 | 4.0 | 0.2 | |||||||
| WHC-270M-2026 | 27 | 0.3 | 0.031 | 8.0 | 4.5 | 0.2 | |||||||
| WHC-100M-3026 | 10 | 2.0 | 0.017 | 12.0 | 7.0 | 1.6 | |||||||
| WHC-120M-3026 | 12 | 1.0 | 0.04 | 10.5 | 6.0 | 1.2 | |||||||
| WHC-320M-3026 | 32 | 1.0 | 0.065 | 12.0 | 7.0 | 1.4 | |||||||
| WHC-370M-3026 | 37 | 0.5 | 0.134 | 10.0 | 5.5 | 1.0 | |||||||
| WHC-141M-3026 | 140 | 0.5 | 0.265 | 10.0 | 6.0 | 1.2 | |||||||
| WHC-8R2M-3726 | 8.2 | 2.0 | 0.017 | 14.5 | 7.0 | 2.0 | |||||||
| WHC-220M-3726 | 22 | 2.0 | 0.03 | 14.5 | 7.5 | 2.4 | |||||||
| WHC-240M-3726 | 24 | 1.0 | 0.055 | 13.5 | 6.0 | 1.6 | |||||||
| WHC-560M-3726 | 56 | 0.5 | 0.181 | 12.5 | 5.5 | 1.4 | |||||||
| WHC-680M-3726 | 68 | 1.0 | 0.095 | 13.5 | 6.5 | 2.0 | |||||||
| WHC-241M-3726 | 240 | 0.5 | 0.36 | 13.0 | 6.5 | 1.6 | |||||||
| WHC-150M-4426 | 15 | 2.0 | 0.023 | 15.5 | 7.5 | 2.8 | |||||||
| WHC-430M-4426 | 43 | 1.0 | 0.074 | 14.5 | 7.0 | 2.6 | |||||||
| WHC-680M-4426 | 68 | 2.0 | 0.056 | 15.5 | 9.0 | 3.8 | |||||||
| WHC-111M-4426 | 110 | 0.5 | 0.25 | 14.0 | 6.5 | 2.4 | |||||||
| WHC-141M-4426 | 140 | 1.0 | 0.14 | 15.0 | 7.5 | 3.2 | |||||||
| WHC-361M-4426 | 360 | 0.5 | 0.46 | 14.5 | 7.5 | 2.8 | |||||||
| WHC-200M-5026 | 20 | 3.0 | 0.021 | 17.5 | 9.0 | 4.4 | |||||||
| WHC-300M-5026 | 30 | 2.0 | 0.035 | 17.0 | 8.5 | 4.0 | |||||||
| WHC-600M-5026 | 60 | 3.0 | 0.038 | 18.0 | 10.0 | 5.8 | |||||||
| WHC-680M-5026 | 68 | 1.0 | 0.101 | 16.0 | 7.5 | 3.6 | |||||||
| WHC-101M-5026 | 100 | 2.0 | 0.081 | 17.0 | 9.5 | 5.2 | |||||||
| WHC-221M-5026 | 220 | 1.0 | 0.19 | 16.5 | 8.0 | 4.4 | |||||||
| K: 10% ；M: 20% 可按客户需要的电感量、电流定制 | |||||||||||||
Pict
| |||||||||||||
| 五环品名 | 电感量(uH) | 额定电流(A) MAX | 直流电阻(OHM)MAX | A 尺寸 (MM)MAX | D 尺寸 (MM)MAX | 单个重量(G/PCS) | |||||||
| WHC-220M-6026 | 22 | 5 | 0.014 | 21.5 | 11.5 | 8 | |||||||
| WHC-290M-6026 | 29 | 4 | 0.02 | 21.0 | 11.0 | 7.8 | |||||||
| WHC-350M-6026 | 35 | 3 | 0.026 | 20.5 | 10.5 | 7.6 | |||||||
| WHC-580M-6026 | 58 | 2 | 0.061 | 20.0 | 10.0 | 7.2 | |||||||
| WHC-900M-6026 | 90 | 3 | 0.044 | 20.5 | 12.5 | 9.2 | |||||||
| WHC-111M-6026 | 110 | 2 | 0.069 | 19.5 | 10.0 | 8 | |||||||
| WHC-131M-6026 | 130 | 1 | 0.146 | 19.0 | 9.0 | 6.4 | |||||||
| WHC-471M-6026 | 470 | 1 | 0.286 | 21.0 | 11.0 | 7.6 | |||||||
| WHC-250M-6026 | 25 | 5 | 0.016 | 24.0 | 10.5 | 9.2 | |||||||
| WHC-320M-6826 | 32 | 4 | 0.021 | 23.5 | 10.0 | 9 | |||||||
| WHC-430M-6826 | 43 | 3 | 0.03 | 23.0 | 9.5 | 8.8 | |||||||
| WHC-650M-6826 | 65 | 2 | 0.055 | 22.0 | 9.0 | 8.2 | |||||||
| WHC-111M-6826 | 110 | 4 | 0.042 | 23.5 | 11.0 | 11.4 | |||||||
| WHC-131M-6826 | 130 | 3 | 0.055 | 23.0 | 10.5 | 10.4 | |||||||
| WHC-151M-6826 | 150 | 1 | 0.159 | 21.5 | 7.5 | 7.6 | |||||||
| WHC-231M-6826 | 230 | 2 | 0.108 | 22.5 | 9.5 | 9.8 | |||||||
| WHC-500M-8026 | 50 | 5 | 0.022 | 26.5 | 12.0 | 14.2 | |||||||
| WHC-600M-8026 | 60 | 4 | 0.03 | 26.5 | 11.5 | 13.7 | |||||||
| WHC-750M-8026 | 75 | 3 | 0.039 | 25.5 | 11.0 | 13 | |||||||
| WHC-820M-8026 | 82 | 3 | 0.042 | 24.5 | 10.5 | 13 | |||||||
| WHC-101M-8026 | 100 | 5 | 0.033 | 26.5 | 12.5 | 16.8 | |||||||
| WHC-151M-8026 | 150 | 5 | 0.042 | 27.0 | 13.5 | 18 | |||||||
| WHC-221M-8026 | 220 | 4 | 0.059 | 26.5 | 13.0 | 17.9 | |||||||
| WHC-271M-8026 | 270 | 3 | 0.081 | 26.0 | 12.0 | 16.6 | |||||||
| WHC-321M-8026 | 320 | 2 | 0.131 | 25.0 | 10.5 | 14 | |||||||
| WHC-431M-8026 | 430 | 2 | 0.15 | 25.0 | 11.0 | 15 | |||||||
| WHC-961M-8026 | 360 | 1 | 0.438 | 25.0 | 11.0 | 13 | |||||||
| K: 10% ；M: 20% 可按客户需要的电感量、电流定制 | |||||||||||||
- 所属城市：广东 中山
- [联系时请说明来自维库仪器仪表网]
- 联系人： 黄洁
- 电话：0760-85519097
- 传真：0760-85519097
- 手机：
- QQ ：

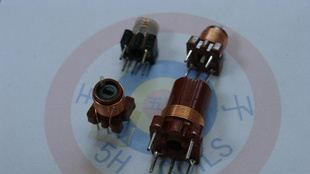

供应工字功率电感
信息内容：直插工字电感 直插功率电感電感值範圍 : 1.0uH 到 100000uH 之間 額定電流:基於溫度上升不得超過 20oC . 工作溫度範圍 : 在 -20oC 到 80oC 之間 . 端 子強度 : 大於0.5 公斤以上 .Pict HPK 立 式 工 字 型 电 感 1. 五环图型及尺寸( SHAPE AND SIZE) ( 单位 mm ) Pict 类 型A maxB refC±0.5mmD maxE±0.05Pvc/UL HPK03046.010.01.54.00.4Pvc/UL HPK031012.010.01.54.00.4Pvc/UL HPK04557.510.02.05.00.5Pvc/UL HPK04068.010.02.05.00.5Pvc/UL HPK05057.010.02.56.00.5Pvc/UL HPK05079.010.02.56.00.5Pvc/UL HPK051113.010.02.56.00.5Pvc/UL HPK051315.010.02.56.00.5Pvc/UL HPK060811.010.02.07.00.6Pvc/UL HPK070811.010.04.08.00.6Pvc/UL HPK081012.510.05.09.00.6Pvc/UL HPK082022.510.05.09.00.6Pvc/UL HPK082527.510.05.09.00.6Pvc/UL HPK091215.510.06.011.00.8Pvc/UL HPK101215.510.06.012.00.8Pvc/UL HPK101618.510.06.012.00.8Pvc/UL HPK102225.510.06.012.00.8Pvc/UL HPK111012.510.07.513.00.8Pvc/UL HPK111517.510.07.513.00.8Pvc/UL HPK12131...

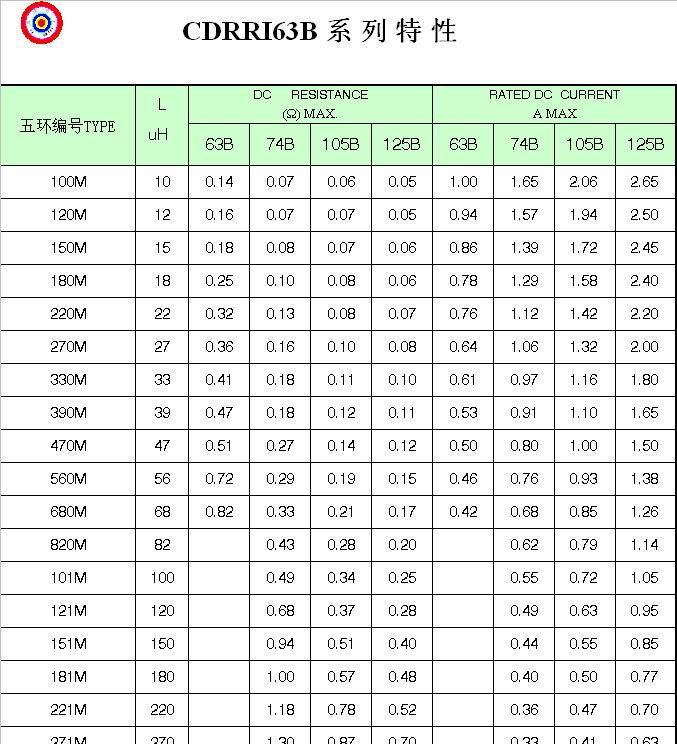

供应贴片大功率绕线电感
