供应工字功率电感
| 价 格： | 0.22 | |
| 应用范围： | 滤波 | |
| 种类： | 电感线圈 | |
| 品牌： | 中山五环 | |
| 型号： | 0406,0608,0810,0912 | |
| 封装形式： | 功率电感 | |
| 绕线形式： | 单层间绕式 | |
| 导磁体性质： | 铁氧体磁芯 | |
| 磁芯形状： | 工字形 | |
| 工作频率： | 中频 | |
| 安装方式： | 立式 | |
| 骨架材料： | 聚苯乙烯 | |
| 品质因数Q： | 22 | |
| 电感量： | 10000（mH） | |
| 允许误差： | 10 | |
| 感抗XL： | 20（Ω） | |
| 额定电流： | 500（mA） | |
| 分布电容： | 30（F） | |
| 标称电压： | 0.25（V） |

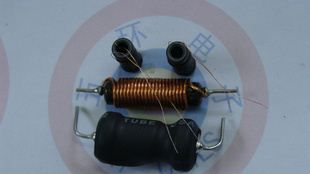

直插工字电感 直插功率电感
電感值範圍 : 1.0uH 到 100000uH 之間 額定電流:基於溫度上升不得超過 20oC . 工作溫度範圍 : 在 -20oC 到 80oC 之間 . 端 子強度 : 大於0.5 公斤以上 .
| Pict | HPK 立 式 工 字 型 电 感 | ||||||||
| 1. 五环图型及尺寸( SHAPE AND SIZE) ( 单位 mm ) | |||||||||
| Pict | |||||||||
| 类 型 | A max | B ref | C±0.5mm | D max | E±0.05 | Pvc/UL | |||
| HPK0304 | 6.0 | 10.0 | 1.5 | 4.0 | 0.4 | Pvc/UL | |||
| HPK0310 | 12.0 | 10.0 | 1.5 | 4.0 | 0.4 | Pvc/UL | |||
| HPK0455 | 7.5 | 10.0 | 2.0 | 5.0 | 0.5 | Pvc/UL | |||
| HPK0406 | 8.0 | 10.0 | 2.0 | 5.0 | 0.5 | Pvc/UL | |||
| HPK0505 | 7.0 | 10.0 | 2.5 | 6.0 | 0.5 | Pvc/UL | |||
| HPK0507 | 9.0 | 10.0 | 2.5 | 6.0 | 0.5 | Pvc/UL | |||
| HPK0511 | 13.0 | 10.0 | 2.5 | 6.0 | 0.5 | Pvc/UL | |||
| HPK0513 | 15.0 | 10.0 | 2.5 | 6.0 | 0.5 | Pvc/UL | |||
| HPK0608 | 11.0 | 10.0 | 2.0 | 7.0 | 0.6 | Pvc/UL | |||
| HPK0708 | 11.0 | 10.0 | 4.0 | 8.0 | 0.6 | Pvc/UL | |||
| HPK0810 | 12.5 | 10.0 | 5.0 | 9.0 | 0.6 | Pvc/UL | |||
| HPK0820 | 22.5 | 10.0 | 5.0 | 9.0 | 0.6 | Pvc/UL | |||
| HPK0825 | 27.5 | 10.0 | 5.0 | 9.0 | 0.6 | Pvc/UL | |||
| HPK0912 | 15.5 | 10.0 | 6.0 | 11.0 | 0.8 | Pvc/UL | |||
| HPK1012 | 15.5 | 10.0 | 6.0 | 12.0 | 0.8 | Pvc/UL | |||
| HPK1016 | 18.5 | 10.0 | 6.0 | 12.0 | 0.8 | Pvc/UL | |||
| HPK1022 | 25.5 | 10.0 | 6.0 | 12.0 | 0.8 | Pvc/UL | |||
| HPK1110 | 12.5 | 10.0 | 7.5 | 13.0 | 0.8 | Pvc/UL | |||
| HPK1115 | 17.5 | 10.0 | 7.5 | 13.0 | 0.8 | Pvc/UL | |||
| HPK1213 | 15.5 | 10.0 | 7.5 | 14.0 | 1.0 | Pvc/UL | |||
| HPK1215 | 17.5 | 10.0 | 7.5 | 14.0 | 1.0 | Pvc/UL | |||
| HPK1315 | 17.5 | 10.0 | 7.5 | 15.0 | 1.0 | Pvc/UL | |||
| HPK1415 | 17.5 | 10.0 | 8.0 | 16.0 | 1.0 | Pvc/UL | |||
| HPK1518 | 21.0 | 10.0 | 10.0 | 17.0 | 1.0 | Pvc/UL | |||
| HPK1618 | 21.0 | 10.0 | 10.0 | 18.0 | 1.0 | Pvc/UL | |||
| HPK1622 | 25.5 | 10.0 | 10.0 | 18.0 | 1.0 | Pvc/UL | |||
| HPK1818 | 21.0 | 10.0 | 10.0 | 20.0 | 1.0 | Pvc/UL | |||
| HPK1822 | 25.5 | 10.0 | 10.0 | 20.0 | 1.0 | Pvc/UL | |||
| HPK2020 | 22.5 | 10.0 | 15.0 | 22.0 | 1.0 | Pvc/UL | |||
| HPK2023 | 26.5 | 10.0 | 15.0 | 22.0 | 1.0 | Pvc/UL | |||
| 2. 五环编号表示 | |||||||||
| HPK 3W 0810 - 103 K - S0/UL | |||||||||
| (1) (2) (3) (4) (5) (6) | |||||||||
| (1). 编号(Type) : 工字型电感（Peaking coils) ( HPK ) | |||||||||
| (2). 导脚数（3W): 3只引脚 ,4W: 四只引脚, 5W :五只引脚.(3W) | |||||||||
| (3). 尺寸（Size) : 铁芯尺寸,铁芯直径=8mm, 高度=10mm（core size: D=8mm, L=10mm) ( 0810 ) | |||||||||
| (4). 标称电感值班(Inductance) : "103"表示 1muH（Example: "103"for 1mH) ( 103 ) | |||||||||
| (5). 电感公差（Tolerance) :"M:±20%, "K":±10% , "J":±5% ( K ) | |||||||||
| (6). 电感外包绝缘套管要求 PVC 或 UL（ PVC Sleeve or UL tube ) | |||||||||
