供应电流互感器CT21A
| 价 格： | 5.00 | |
| 安装方式： | 立式密封 | |
| 电感量： | 120 | |
| 额定电流： | 5（mA） | |
| 种类： | 电流互感器 | |
| 磁芯形状： | 环形 | |
| 导磁体性质： | 铁芯 | |
| 应用范围： | 测量 | |
| 品质因数Q： | 1 | |
| 封装形式： | 环氧树脂 | |
| 型号/规格： | CT21A | |
| 工作频率： | 低频 | |
| 绕线形式： | 单层间绕式 | |
| 品牌/商标： | KS |
CT21A系列微型精密电流互感器
一、特点：
1、立式穿芯印刷线路板直接焊接安装、外形美观；
2、体积小，精度高；全封闭，机械和耐环境性能好，电压隔离能力强，安全可靠。
二、外形图、安装尺寸和线圈图：
三、性能参数：

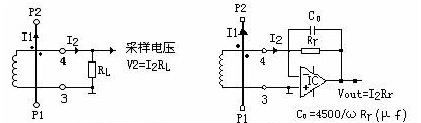

1、 用电阻法直接获得采样电压时（如下图一所示）性能参数见表一；
2、 用IC法获得采样电压时（如下图二所示）性能参数见表二
表一：
产品型号 | 额定输入 | 额定输出电流 | 额定采样 | 额定采样电压 | 相移 | 非线 | 线性范围 |
CT21A | 10A | 5mA | 125Ω | 0.5V | ≤20’ | ≤0.2% | ≥1.5倍额定 |
CT21A | 5A | 2.5mA | 500Ω | 1V | ≤20’ | ≤0.2% | ≥2倍额定 |
- 所属城市：山东 淄博
- [联系时请说明来自维库仪器仪表网]
- 联系人： 马玉峰
- 电话：
- 传真：
- 手机：13864304386
- QQ ：
供应电流互感器CT21F
信息内容：CT21F微型精密交流电流互感器一、特点：1、立式穿芯印刷线路板直接焊接安装、外形美观；2、体积小，精度高；全封闭，机械和耐环境性能好，电压隔离能力强，安全可靠。二、外形图、安装尺寸和线圈图： dzsc/18/9358/18935868.jpg三、性能参数：1、 用电阻法直接获得采样电压时（如下图一所示）性能参数见表一；2、 用IC法获得采样电压时（如下图二所示）性能参数见表二 dzsc/18/9358/18935868.jpg 表一：产品型号额定输入电流额定输出电流相移非线性度线性范围CT21F5A2.5mA≤20’≤0.2%≥2倍额定CT21F5A5mA≤20’≤0.2%≥1.5倍额定表二：产品型号额定输入电流额定输出电流额定采样电压相移非线性度线性范围CT21F5A2.5mA≤1/2倍IC电源电压≤5’≤0.1%≥2倍额定CT21F5A5mA
供应微型电流互感器5A：2.5mA CT23M

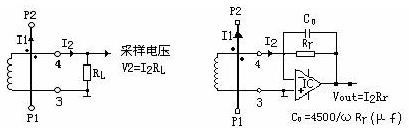

信息内容：CT23M系列立式穿芯微型精密交流电流互感器一、特点：1、立式穿芯印刷线路板直接焊接安装、外形美观；2、体积小，精度高；全封闭，机械和耐环境性能好，电压隔离能力强，安全可靠。二、安全特性：1、绝缘电阻：常态时大于1000MΩ；2、抗电强度：可承受工频6000V/1分钟；3、阻 燃 性：符合UL94-Vo级。三、外形图、安装尺寸和线圈图： dzsc/18/9387/18938762.jpg四、性能参数：1、 用电阻法直接获得采样电压时（如图一所示）性能参数见表一；2、 用IC法获得采样电压时（如图二所示）性能参数见表二 dzsc/18/9387/18938762.jpg表一：产品型号额定输入电流额定输出电流额定采样电阻RL额定采样电压相移非线性度线性范围CT23M10A10mA50Ω0.5V≤20’≤0.2%≥1.5倍额定CT23M5A2.5mA400Ω1V≤20’≤0.2%≥2倍额定表二：产品型号额定输入电流额定输出电流额定采样电压相移非线性度线性范围CT23M10A10mA≤1/2倍IC电源电压≤5’≤0.1%≥2倍额定 CT23M 5A 2.5mA ≤0.1% ≥2倍额定
