0.7英寸 5*7LED点阵
| 价 格： | 面议 | |
| 是否提供加工定制： | 是 | |
| 种类： | LED点阵 | |
| 型号/规格： | BL-M07A571,BL-M07B571 | |
| 品牌/商标： | BETLUX | |
| 显示颜色： | 全彩 | |
| 显示方式： | 静态显示 | |
| 像素直径： | Ф2（mm） | |
| 像素间距： | 标准（mm） | |
| 模组尺寸： | 标准（mm） | |
| 屏幕尺寸： | 标准（英寸） | |
| 亮度： | 高亮 | |
| 灰度： | 标准 | |
| 像素： | 标准 | |
| 分辨率： | 标准 | |
| 安装方式： | 镶嵌式 |
特点:
0.7英寸的高度5x7 LED点阵
0.7英寸矩阵高(19.7mm)
1.90mm网点大小,圆点
5行*7列
高对比度，输出亮度较高
兼容ASCII码和EBCDIC代码
水平叠加
共阴共阳可选
易于安装在PC板和PC槽上
标准:灰面白点
符合RoHs
Super Bright LED Electrical-optical characteristics: (Ta=25°C) (Test Condition: IF=20mA)
Electrical-optical characteristics:(Ta=25C) (Test Condition:IF=20mA)
| Part No Common Cathode | Part No Common Anode | Color | Wave length | (V) typ | (V) Max | Bright (mcd) |
| BL-M07A571D | BL-M07B571D | Super Red | 660 | 1.85 | 2.2 | 110 |
| BL-M07A571S | BL-M07B571S | Hi Red | 660 | 1.85 | 2.2 | 100 |
| BL-M07A571UR | BL-M07B571UR | Ultra Red | 660 | 1.85 | 2.2 | 120 |
| BL-M07A571E | BL-M07B571E | Orange | 635 | 2.1 | 2.5 | 90 |
| BL-M07A571UE | BL-M07B571UE | Ultra Orange | 630 | 2.1 | 2.5 | 100 |
| BL-M07A571UY | BL-M07B571UY | Ultra Yellow | 590 | 2.1 | 2.5 | 100 |
| BL-M07A571Y | BL-M07B571Y | Yellow | 585 | 2.1 | 2.5 | 90 |
| BL-M07A571UG | BL-M07B571UG | Ultra Green | 574 | 2.2 | 2.5 | 130 |
| BL-M07A571G | BL-M07B571G | Green | 570 | 2.2 | 2.5 | 95 |
| BL-M07A571PG | BL-M07B571PG | Ultra Pure Green | 525 | 3.0 | 4.2 | 150 |
| BL-M07A571UB | BL-M07B571UB | ultra Blue | 470 | 3.0 | 4.2 | 70 |
| BL-M07A571B | BL-M07B571B | ultra Blue | 470 | 3.0 | 4.2 | 50 |
| BL-M07A571W | BL-M07B571W | Ultra White | / | 2.7 | 4.2 | 100 |
Product Dimension & Internal circuit diagram
dzsc/18/9155/18915509.jpg
注:
1)所有的尺寸均以毫米计(英寸)
2)宽容是±0.25(0.01)除非另外注明。
3)规格如有变更,恕不另行通知。
Reflector Surface color (1st number)/ dot Lens color (2nd number):
| Number | 0 | 1 | 2 | 3 | 4 | 5 |
| Ref Surface Color | White | Black | Gray | Red | Green | |
| Dot Epoxy Color | Water clear | White diffused | Red Diffused | Green Diffused | Yellow Diffused |
Absolute maximum ratings (Ta= 25°C)
| Parameter | S | D | UR | E | Y | G | Unit | |
| Forward Current IF | 25 | 25 | 25 | 25 | 25 | 30 | mA | |
| Power Dissipation Pd | 60 | 60 | 60 | 60 | 60 | 65 | mW | |
| Reverse Voltage VR | 5 | 5 | 5 | 5 | 5 | 5 | V | |
| Peak Forward Current IPF (Duty 1/10 @1KHZ) | 150 | 150 | 150 | 150 | 150 | 150 | mA | |
| Operation Temperature TOPR | -40 to 80 | °C | ||||||
| Storage Temperature TSTG | -40 to 85 | °C | ||||||
| Lead Soldering Temperature TSOL | Max.260± 5°C for 3 sec Max. ( 1.6mm from the base of the epoxy bulb) | °C | ||||||
Absolute maximum ratings (Ta= 25°C)
| Parameter | UHR | UE | YO | UY | UG | PG | UB | UW | Unit | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Forward Current IF | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | mA | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Power Dissipation Pd | 75 | 65 | 65 | 65 | 75 | 110 | 120 | 120 | mW | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Reverse Voltage VR | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | V | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Peak Forward Current IPF (Duty 1/10 @1KHZ) | 150 | 150 | 150 | 150 | 150 | 150 | 100 | 100 | mA | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Operation Temperature TOPR | -40 to 80 | °C | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Storage Temperature TSTG | -40 to 85 | °C | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Lead Soldering Temperature TSOL | Max.260± 5°C for 3 sec Max. ( 1.6mm from the base of the epoxy bulb)Feature: 0.7 inch height 5x7 LED dot matrix
Super Bright LED Electrical-optical characteristics: (Ta=25°C) (Test Condition: IF=20mA)
Product Dimension & Internal circuit diagram Reflector Surface color (1st number)/ dot Lens color (2nd number):
| °C | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
- 所属城市：浙江 宁波
- [联系时请说明来自维库仪器仪表网]
- 联系人： 唐先生
- 电话：574-88087719
- 传真：574-88087729
- 手机：
- QQ ：

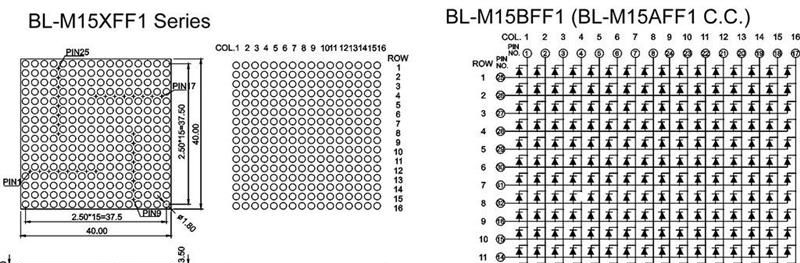

供应 优质LED点阵 1.5英寸16*16系列
信息内容：特点： 列:16岁,行:16 1.5英寸矩阵高度 网点大小：3.70mm 低电流操作 高对比度，输出亮度较高 兼容ASCII码和EBCDIC代码 水平叠加 共阴共阳可选 便于安装在PC板和PC槽上 多种颜色可选 标准:灰面白点 符合ROHS Super Bright Electrical-optical characteristics: (Ta=25°C) (Test Condition: IF=20mA)Part NoChipVFUnit:VIv TYP.(mcd) Row Cathode Column AnodeRow AnodeColumn CathodeEmitted ColorMateriallP (nm) TypMax BL-M15AFF1S-XXBL-M15BFF1S-XXHi RedGaAlAs/GaAs,SH6601.852.20500 BL-M15AFF1D-XXBL-M15BFF1D-XXSuper RedGaAlAs/GaAs,DH6601.852.20750 BL-M15AFF1UR-XXBL-M15BFF1UR-XXUltra RedGaAlAs/GaAs,DDH6601.852.20950 BL-M15AFF1E-XXBL-M15BFF1E-XXOrangeGaAsP/GaP6352.102.50400 BL-M15AFF1Y-XXBL-M15BFF1Y-XXYellowGaAsP/GaP5852.102.50400 BL-M15AFF1G-XXBL-M15BFF1G-XXGreenGaP/GaP5702.202.50380 Ultra Bright Electrical-optical characteristics: (Ta=25°C) (Test Condition: IF=20mA)Part NoChipVFUnit:VIv TYP.(mcd) Row Cathode Column AnodeRow AnodeColumn CathodeEmi...

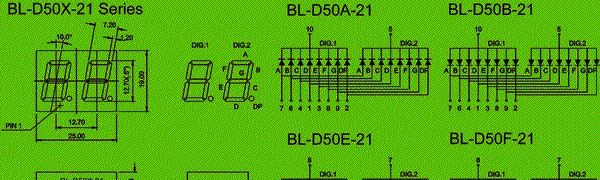

0.50双位数码管
