供应DRO数显表的安装条件
| 价 格： | 1000.00 | |
| 型号/规格： | DRO | |
| 品牌/商标： | sunefull |
安装条件
1电压范围：AC 80V-260V/50HZ-60HZ
2.功耗：25VA
3.坐标数：二坐标、三坐标
4.显示：带符号7位显示（两轴或三轴）数据信息窗采用八位米字显示符号输出
5.倍频数：4X
6.显示箱允许输入信号：TTL方波
7.允许输入信号频率：>100KHz
8.长度分辨率：10μm 、5μm、2μm、1μm、0.5μm
9.操作键盘：轻触键盘
10.光栅尺：栅距为0.02mm、0.01mm，供电电源为+5V ，输出两路相差90°的TTL方波信号
安装尺寸
1.外型尺寸：308×194×80
2.安装尺寸
注意：安装高度为操作者操作高度1350mm。

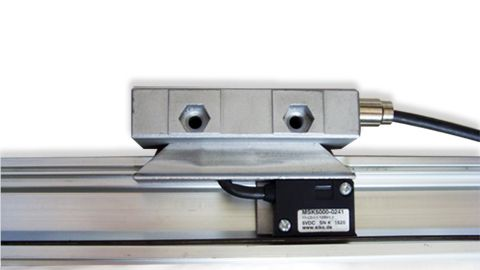

安装组合附近
由于各种机床结构、工作环境不同，传感器的安装没有统一的标准，为了兼顾各种机床的
安装，本公司特制作各种组合附件供广大用户选用，有传感器罩壳、安装铝条、数显表安
装架、角铝、安装铝板等。
