供应磁栅尺|山东地区磁栅尺
| 价 格： | 400.00 |
磁栅尺是在非导磁材料上涂一层10～20 μm的磁胶 。这种磁胶多是镍-钴合金高导磁性材料与树胶相混合制成的 ,其抗拉强度要高一些,不易变形。然后在这条磁性带上记录磁极,N极和S极相间变化 ,在磁带上录成N极和S极是用录磁磁头来制成的,将相等节距(常为200 μm或50 μm)周期变化的电信号以磁的方式记录到磁性尺上,用它做为测量位移的基准尺在检测位移时,用磁栅尺磁头读取记录在磁性标尺上的磁信号,通过检测电路将位移量用数字显示出来或送入位置环。测量用的磁栅尺与普通的磁带不同。测量用的磁栅尺的等距录磁的精度要高,需在高精度的专用录磁设备上对磁栅尺进行录磁。当磁栅尺与磁栅尺读数头之间的相对运动速度很低或处于静止状态时,也能进行位置测量,测量只与位置有关,与速度无关。
磁栅尺应用：

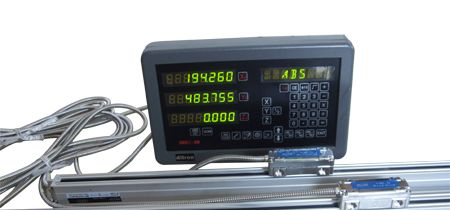

磁栅尺通常做成独立结构,有各种不同长度可供选择。安装时,只要把定尺固定在机床上的适当的位置,一个固定的平滑的平面上,调整好定尺与平面的平行度,把磁栅尺读数头安装在需测量位移方向的机床的部件上,调整好磁栅尺读数头和磁栅尺尺身的平行度,调整完毕符合要求后,与匹配的数显表连接上,就可以完成机床工作时的位置测量。
磁栅尺在中小型机床上安装方便,由于磁栅尺具有与铁芯相似的热膨胀系数,因此,受温度影响小,加上它又具有抗机械振动、铁屑和油污染,并可以屏蔽外界磁干扰,能保证精度要求,便于维修等优点,可广泛应用在中小型镗铣床上,是目前中小型镗铣床上使用的的位置测量传感器。
开放式磁栅尺国产磁栅电子尺机床磁栅尺供应
增量型磁栅尺为标准的机械工程应用提供了简便而又经济的解决方案。为您提供和高效的测量数据。
磁栅尺的工作原理：非接触式扫描磁场，并将模拟测量值转换为或增量输出信号。
作为完整的测量系统，该磁性测量技术，尤其是非接触测量技术适用于线性和径向位置的检测，同样也适用于转数或角度的检测。
在工业极端条件下的测量对稳定性和可重复性要求很高，正是在此方面，磁栅尺解决方案值得您考虑和选择：灰尘、油脂、振动、冲击和温度都不是障碍。
磁栅尺作为一种开放式的、坚固耐用的磁性测量系统，这种集成了信号转换模块的磁性传感器具备直接数字信号输出装置,与磁尺结合使用，形成了一个开放而且可靠的线性测量系统
- 所属城市：山东 威海
- [联系时请说明来自维库仪器仪表网]
- 联系人： 罗贺
- 电话：0631-5997908
- 传真：0631-3631966
- 手机：13371152985
- QQ ：
供应磁栅尺主要应用市场都是那些
信息内容：磁栅尺主要市场 金属加工设备 建材机械 木工机械 磁栅尺以耐水耐油污耐粉尘耐震动性见长，长度在2米以上性价比优势愈加明显，并且长度越长优势越明显。 在大型金属切削机床如大的镗床、铣床，水下测量，木材石材加工机床（工作环境粉尘很重）， 金属板材压轧设备（大型成套设备）等应用方面有明显优势 磁性尺测量系统专为线性位移测量而设计. 经济,效率特别适用于长距离的测量. 特别适用于如油污,切削屑,震动等恶劣环境. 依应用性质不同可定义出两个不同的系统 磁栅的一个重要特点是磁栅尺与磁头处于接触式的工作状态。磁栅的工作原理是磁电转换，为保证磁头有稳定的输出信号幅度，考虑到空气的磁阻很大，故磁栅尺与磁头之间不允许存在较大和可变的间隙，是接触式的。为此带型磁栅在工作时磁头是压入于磁带上的，这样即时带面有些不平整，磁头与磁带也能良好的接触。线型磁栅的磁栅尺和磁头之间约有0.01mm的间隙，由于装配和调整不可能达到理想状态，故实际上线型磁栅也处于准接触式的工作状态。
供应车床磨床铣床火花机专用光栅尺
信息内容：铣床光栅尺,磨床光栅尺,车床光栅尺,火花机光栅尺 光栅尺位移传感器按照制造方法和光学原理的不同，分为透射光栅和反射光栅。 透射光栅指的光源与接收装置分别放置在光栅尺的两侧，通过接收光栅尺透过来的衍射光变化来反应位置变化。比较通用的是玻璃光栅。. 反射光栅指的是光源与接收装置安装在光栅尺的同一侧，通过接收光栅尺反射回来的衍射光变化来反应位置变化。比较通用的有钢带光栅和玻璃光栅。 装置结构 光栅尺位移传感器是由标尺光栅和光栅读数头两部分组成。标尺光栅一般固定在机床活动部件上，光栅读数头装在机床固定部件上，指示光栅装在光栅读数头中。光栅检测装置的关键部分是光栅读数头，它由光源、会聚透镜、指示光栅、光电元件及调整机构等组成。光栅读数头结构形式很多，根据读数头结构特点和使用场合分为直接接收式读数头(或称硅光电池读数头、镜像式读数头、分光镜式读数头、金属光栅反射式读数头）。 光栅尺以精度见长，量程在长度0---2米范围性价比有明显优势，应用如金属切削机床、线切割、电火花、测量光学投影仪等等。因光栅尺生产工艺的原因，若测量长度超过5米，生产制造将很困难（两块玻璃尺要45°斜角...
