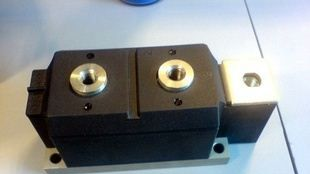

单管二极管模块MD200A/1600V
| 价 格： | 1.00 | |
| 品牌/商标： | 国产 | |
| 型号/规格： | MD200A/1600V | |
| 控制方式： | 单向 | |
| 极数： | 二极 | |
| 封装材料： | 塑料封装 | |
| 封装外形： | 模块 | |
| 关断速度： | 普通 | |
| 散热功能： | 不带散热片 | |
| 频率特性： | 中频 | |
| 功率特性： | 中功率 | |
| 额定正向平均电流： | 200（A） | |
| 控制极触发电流： | 0（mA） | |
| 稳定工作电流： | 0（A） | |
| 反向重复峰值电压： | 0（V） |
1
型号 | IF(AV)@Tc | VRRM | VFM@IFM | IRRM | IFSM | VFO | rF | Rjc | Tjm | Viso | 外型 | ||
A | °C | V | V | A | mA | A×103 | V | mΩ | °C/W | °C | V(A.C) |
| |
MD(i)55 | 55 | 85 | 600-2000 | 1.35 | 170 | 6 | 1.10 | 0.80 | 2.35 | 0.53 | 150 | 2500 | outline |
MD100 | 100 | 85 | 600-2000 | 1.35 | 300 | 8 | 3.30 | 0.80 | 2.OO | 0.15 | 150 | 2500 | outline |
MD160 | 160 | 85 | 600-2500 | 1.40 | 480 | 12 | 5.30 | 0.80 | 1.25 | 0.10 | 150 | 2500 | outline |
MD200 | 200 | 85 | 600-2500 | 1.40 | 600 | 12 | 6.60 | 0.80 | 1.00 | 0.10 | 150 | 2500 | outline |
MD(i)250 | 250 | 85 | 600-2500 | 1.45 | 750 | 12 | 7.00 | 0.80 | 0.80 | 0.05 | 150 | 2500 | outline |
MD300 | 300 | 85 | 600-2500 | 1.45 | 900 | 15 | 7.00 | 0.80 | 0.75 | 0.05 | 150 | 2500 |
|
MD(i)300 | 300 | 85 | 600-2500 | 1.45 | 900 | 15 | 7.50 | 0.80 | 0.72 | 0.05 | 150 | 2500 |
|
MD(i)400 | 400 | 85 | 600-2500 | 1.45 | 1200 | 15 | 10.25 | 0.80 | 0.54 | 0.05 | 150 | 2500 |
|
MD(i)500 | 500 | 85 | 600-2500 | 1.45 | 1500 | 15 | 12.50 | 0.80 | 0.43 | 0.05 | 150 | 2500 |
|
