供应稳压二极管芯片ZD5.1
| 价 格： | 面议 | |
| 品牌/商标： | 晶新 | |
| 型号/规格： | ZD5.1 | |
| 产品类型： | 稳压管 | |
| 封装形式： | 贴片型 | |
| 封装材料： | 塑料封装 |
ZD5.1

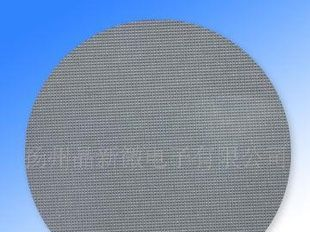

硅外延平面稳压二极管芯片（4"）
用途：用于稳压电路
特征：稳压范围5.1V (±5%), 耗散功率0.5W,适用于SOT-23封装，有效图形数：56150只
| 芯片尺寸 | 350µm×350µm |
| 压焊区尺寸 | 180µm×180µm |
| 芯片厚度 | 180±10µm |
| 锯片槽宽度 | 50µm |
| 金属层 | 正面：Al 2.3±0.2µm 背面：Au 1.4±0.2µm |
| 参数名称 | 符号 | 测试条件 | 最小值 | 值 | 典型值 | 单位 |
| 稳压值 | Vz | Iz=5.0mA | 4.8 | 5.4 | 5.1 | V |
| 输出阻抗 | ZZT | IZT=5.0mA | 60 | Ω | ||
| ZZK | IZK=1.0mA | 480 | Ω | |||
| 反向漏电流 | IR | VR=2.0V | 2 | µA | ||
| 正向电压 | VF | IF=10mA | 0.9 | V | ||
| 号
扬州晶新微电子有限公司
