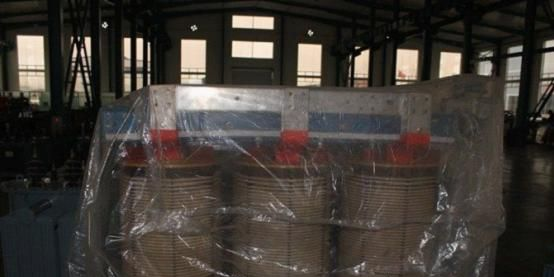

SGB11-500/10干式变压器

   SGB11-500/10三相干式电力变压器是我公司参考德国MORA技术自主开发的高性能、高安全、环保型干式变压器,它适用于防火要求高、负荷波动大以及污秽潮湿的恶劣环境中。如：机场、发电厂、冶金作业、医院、高层建筑、购物中心、居民密集区以及石油化工、核电站、核潜艇等特殊环境中。

本系列非包封线圈三相干式电力变压器除兼具SC系列之优点以外，精心设计的线圈结构及真空浸渍处理工艺使SGB11-500/10变压器无局部放电产生，并且在整个寿命期内，无任何龟裂现象，无绝缘水平下降现象。
    高压采用连续式绕组、低压箔绕，整体真空浸渍及固化处理并采用高强度陶瓷支撑，有很好的突发短路电流的承受能力。
难燃、阻燃、无毒、自熄、防火。在高温明火燃烧下，SGB11-500/10变压器几乎无任何烟雾产生。     绝缘材料采用NOMEX纸，绝缘级别为H级。绝缘层极薄且均匀，短时过负荷能力极强，无需强制冷却，可120％长期过负荷、140％过负荷3小时。由于这种绝缘材料不老化且有弹性，因 此在±50℃条件上可立即加满载运行。
    可安装在靠近湖海、河边污秽潮湿的环境及防火要求高，负荷较大的地区，适用于高层建筑、机场、车站、码头、地铁、医院、电厂、冶金行业、购物中心、居民密集区以及在石油化工、核电站、核潜艇等场所。

SGB11-500/10干式变压器厂家联系方式

联系人：唐经理            手机：15313033767

座机：010-57293618       传真：010-62882621

E-MAIL:bjclht31@163.com   Qq：2861753625

网站：www.bjclht.net（SGB11干式变压器）

微博：http://e.weibo.com/2685129861/profile

博客：http://blog.sina.com.cn/ganshibianyaqi

欢迎需要各种系列、各种容量和电压等级变压器的各界朋友来电咨询！

厂家温馨提醒：从这里购买京创牌SGB11-500/10变压器可以享受厂家直销价，创联汇通变压器厂家免费供货，走专线供货速度快，厂家采取货到付款交易方式，签订合同，保证让您花最少的钱买到质量好的产品，放心享受到优质的产品服务!

SGB11-500/10干式变压器使用范围

    SGB11-125/10系列干式变压器产品适用于放火要求高，负荷波动大以及污秽潮湿恶劣的环境中。如：机场、发电厂、冶金作业、医院、高层建筑、购物中心、居民密集区、以及石油化工、核电站、核潜艇等特殊环境。

SGB11-500/10干式变压器特点

1、高压绕组采用漆包铜线，低压绕组用铜箔绕制。高压绕组用玻璃纤维网格布板，在真空状态下用进口环氧树脂浇注，固化后行成坚固的整体，机械强度高，局部放电量小，可靠性高。

2、阻燃、防爆、不污染环境、环保型，可安装在负荷中心。

3、线圈不吸潮。铁心，夹件经过特殊工艺处理可在100%相对湿度和其他恶劣环境中运行。间断运行无须去潮处理。

4、抗突发短路的能力强，耐雷电和操作波冲击的水平高，产品过载的能力大。

5、线圈内外侧树脂绝缘层薄，散热性能好。冷却方式一般采用空气再燃冷却（AN）。对于任何防护等级的变压器都可配置风冷系统（AF）

6、损耗低，节电效果好，运行经济，可免维护。

7、体积小、重量轻、占地空间小、安装方便。

8、温控系统由温度控制器和安装在产品最热点即低压绕组上端部的PTC测温元件构成，实现对变压器的温度测量与控制。若由于过载运行或故障引起变压器的温度过高，温度控制器发出报警信号，温度超过安全值时会自行跳闸，采用强迫风冷时则由温度控制器根据绕组温度高低决定冷却风机的投入或切换。

9、温度显示系统直接显示变压器运行过程中绕组的热点温度，可和温控系统配合使用。

SGB11-500/10干式变压器使用条件

1.海拔高度： 不超过1000m户内
2.环境温度：-50℃~十50℃
    根据用户要求可提供在特殊使用条件下运行的变压器。

SGB11-500/10-0.4干式变压器结构及特点：

    SGB11-500/10系列非包封干式变压器主要采用NOMEX纸绝缘系统，具有安全环保、运行可靠、防火防爆、免维护、安装简便、防潮性能好等优点。以损耗低、局部放电量低、噪音小、散热能力强、并配备有完善的温度保护控制系统，为变压器安全运行提供可靠保障。产品采用CAD 辅助设计，结构先进合理、外形美观，各项性能指标优异，可安装防火要求高、负荷较大的地区，适用于工矿企业、电厂、海上石油平台、机场、地铁、医院、高层建筑等场所。

SGB11-500/10干式变压器产品特点

1.以杜邦公司NOMEXR纸为主要绝缘材料，变压器为H级绝缘(耐热180℃)。
2.高压采用连续式绕组、低压箔绕，整体真空浸渍固化，并采用高强度绝缘子支撑，有很好的抗突发短路能力。
3.精心设计的绕组结构VPI 真空浸漆工艺使变压器局部放电小(<5pc)，在整个寿命期内无任何龟裂现象，无绝缘水平下降。
4.绝缘层极薄且均匀，散热良好，短时过负荷能力强，强迫风冷条件下，可过负荷120%长期进行，过负荷140% 运行3 小时。由于这种绝缘材料不老化且有弹性，因此在主±50℃条件下，可立即加满载。
5.在高温明火燃烧下，几乎无任何烟雾产生，具有难燃、阻燃、无毒、自熄、防火等功能。

SGB11-500/10-0.4干式变压器执行标准

GB1094.11-2007 干式电力变压器
GB/T10228-2008 干式电力变压器技术参数和要求

GB/T17211-1998 干式电力变压器负载导则

GB1094.10-2003 电力变压器第3部分：绝缘水平、绝缘试验和外绝缘空气间隙

JB/T10008-2004 6~500KV级变压器声级

JB/T56009-1998 干式电力变压器产品质量分等
SGB11系列干式变压器技术参数

1 、标准: GB1094-1996 ，GB6450-1986 ，GB/T10228-1997 ，符合IEC726
2、 容量范围: 30-2500KVA
3 、电压等级: 3.6 ，6.3，6.6 ，10 ，10.5 ，12KV
4 、调压方式:无励磁调压或有载调压
5 、分接范围:±5% 、±2x2.5%
6 、频率: 50Hz 或60Hz
7、相数:三相
8 、联结组标号: Yyn0 或Dyn11
9、短路阻抗:标准阻抗(见技术参数)
10 、使用条件:海拔小于1000M，环境温度-500℃+50℃， 超过上述使用条件时，应按照标准做相应的定额调整
11 、温升: 100K
12 、冷却方式:自冷(AN) 或风冷(AF)
13、防护等级: IP00、IP20、IP23
14 、绝缘等级:H 级
15 、局部放电:<=5pc
16 、一分钟工频耐压：10KV级产品工频耐压35KV，雷电冲击电压75KV

SGB11-500/10干式变压器产品性能特点：

SGB11-125/10干式变压器具有极高的安全及阻燃性能，在800℃高温长时燃烧下无烟雾产生。

散热条件好，热寿命长，过负荷能力级强，在120%长期过负荷、IP45条件下无强迫风冷，SGB11-125/10干式变压器可长期满负荷运行。

极强的抗热冲击能力(可以在-50℃下立即加满负荷)。

独特的线圈结构和强场计算，使产品几乎无局放产生。

损耗低，节能效果显著，与SC9系列干式变压器相比空载损耗平均下降10%，负载损耗下降5%。寿命期后可轻易将绝缘材料和铜钱分离回收利用，不污染环境。

独特的瓷绝缘结构，采用绝缘筒和高频陶瓷垫块，永不变形。

SGB11-500/10干式变压器产品结构与工艺特点

损耗低，节能效果显著，与SC9系列干式变压器相比空载损耗平均下降10%，负载损耗下降5%。寿命期后可轻易将绝缘材料和铜钱分离回收利用，不污染环境。

高、低压线圈选用Nomex®绝缘材料，并经VPI真空加压设备多次浸渍无剂清漆，外用高强度H级绝缘材料密封，并高温固化，保证运行条件下无局部放电产生。

高压线圈采用机械强度高，散热条件好的连续结构，避免了多层圆筒式线圈层间电压高、散热能力差、容易热击穿以及机械强度低的缺点，从而提高产品运行的可靠性。低压线圈可选用箔式结构。

铁芯材料选用优质高导磁性能硅钢片叠装而成，采用步进式45℃全斜结构，绕组与铁芯间采用弹性固定装置，使变压器具有较低的空载损耗和噪音。铁芯表面经特殊工艺处理。铁芯由拉螺杆适度夹紧，上、下夹件由拉板连接并于底座固定为一体，绕组通过弹性垫块固定，缓冲结构可减轻绕组的震动程度和降低噪音。

引出线端子固定在绕组上部，分接头在绕组中部，低压线端子为板式导电排，并采用冷压焊。

SGB11-500/10干式变压器外形尺寸

SGB11-500/10干式变压器及其他系列变压器订货须知：

　　1、产品型号
　　2、额定容量(kVA)，三绕组变压器高、中、低压绕组容量比(％)
　　3、高压额定电压(kV)，调压方式，级数及分接电压百分比(％)
　　4、中压额定电压(kV)，调压方式，级数及分接电压百分比(％)
　　5、低压额定电压(kV)
　　6、短路阻抗(％)
　　7、联结组标号
　　8、冷却方式
　　9、特殊要求：如环境温度、海拔高度、相数、频率、有载分接开关、绝缘水平、环境要求。
