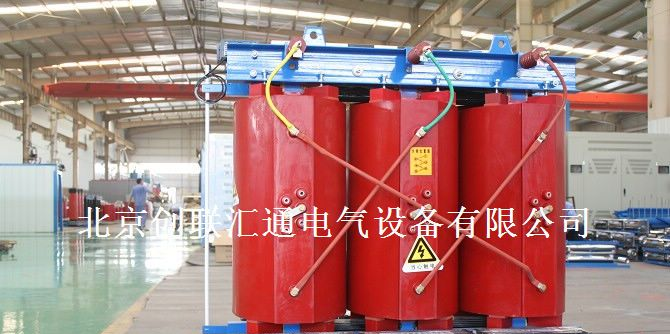

SCB11-1250/10干式变压器

    北京创联汇通变压器厂生产的SCB11-1250/10干式变压器具有低损耗，局部放电量小，噪声低，散热能力强，在强迫风冷条件下可以在140%额定负载下长期运行，SCB11-1250/10干式变压器广泛应用于输变电系统，如宾馆饭店、机场、高层建筑、商业中心、住宅小区等重要场所，以及地铁、冶炼电厂、轮船、海洋钻井平台等环境恶劣场所。受到广大用户的一致好评！

SCB11-1250/10干式变压器采用强迫风冷时，干式变压器的冷却装置等附件也会产生噪声。与变压器本体噪声的机理一样，冷却装置的噪声也是由于它们的振动而产生的。SCB11干式变压器冷却装置振动的根源在于两方面，一是冷却风扇在运行时产生的振动，二是干式变压器本体振动通过管接头及其配件传递给冷却装置，使冷却装置的振动加剧，辐射的噪声更大。

SCB11-1250/10干式变压器厂家联系方式

联系人：唐经理   手机：15313033767

座机：010-57293618   传真：010-62882621

E-MAIL:bjclht@163.com   Qq：2861753625

网站：www.bjclht.net（干式变压器）

欢迎需要各种系列、各种容量和电压等级变压器的各界朋友来电咨询！

dzsc/18/8148/18814866.jpg

北京创联汇通电气有限公司温馨提示

  创联汇通变压器厂家是电力变压器，厢式变压器，干式变压器，特种变压器等电力电气设备的直接生产厂家，公司所供产品质量、价格、售后服务具有优势！选择创联汇通牌变压器可以让您绕开中间商环节，直接降低采购成本，最重要的是产品的售后服务有权威保障！(按照政策签订质量合同，实行“一年三包”，终身维修！)

SCB11-1250/10环氧树脂浇注干式变压器型号含义

SC(B)11—1250/10
S:表示三相变压器
C:表示树脂浇注式

B:表示箔绕线圈
11:表示性能水平代号

1250/10：表示额定容量1250KVA/电压等级10kv

SCB11-1250/10环氧树脂浇注干式变压器功能特点

  安全、防火、无污染，可直接运行于负荷中心。

  采用德国HTT技术，机械强度高，抗短路能力强，局部放电小，热稳定性好，可靠性高，使用寿命厂。

  低损耗、低噪音，节能效果明显，免维护。

  散热性能好，过负载能力强，强迫风冷时可提高容量运行。

  防潮性能好，适应高湿度和其它恶劣环境中运行。

  可配备完善的温度监测和保护系统。采用智能信号温控系统，可自动监测并巡回显示三相绕组各自的工作温度，可自动启动、停止风机， 郑州美式箱式变压器厂家供应！

  并有报警、跳闸等功能设置。

  体积小，重量轻，占地空间少，安装费用低。

  铁芯选用优质冷轧硅钢片，45度阶梯全斜接缝结构，利用三剪两冲铁芯去角横剪工艺和五阶梯步进剪片与叠铁工艺，改善了接缝处的磁通分布，减少了铁芯的振动能量。铁芯进行一体固化与表面用绝缘树脂密封工艺，有效地降低了空载损耗、空载流量和铁芯噪音。

  高压线圈采用优质F级绝缘的导线与国际先进的绝缘材料绕制，较大容量线圈沿轴向设有散热气道。此结构具有良好的抗电流冲击、抗温度变化、抗开裂和极好的散热性能。采用多级分段圆筒式结构，有较强的承受过电压能力和很低的局部放电水平。线圈装模经真空干燥后浇注，整个浇注及固化过程按照预编的工艺曲线完成，精密的过程控制保证线圈无气孔、空穴。

  低压线圈采用箔式结构，有效地解决了低电压、大电流线圈采用线绕型式的安匝不平衡问题，同时箔式线圈不存在轴向匝数和轴向绕制螺旋角，有效地消除了短路时变压器的轴向力，保证了线圈内的电流密度可以根据高压线圈负荷分布自由地沿轴向调整，减少了低压突发短路时的径向力。绕制后的线圈端部采用树脂密封固化，避免了各种异物和潮气的进入。

SCB11-1250/10环氧树脂浇注干式变压器产品特点：

     我厂生产的SCB11型为北京家领有产品型号证书的低噪音低损耗型树脂绕注线圈干式变压器。由于先进的设计、优质的材料、科学的配方、严格的工艺和高标准的检测，使产品具有如下特点：

  1.高压绕组用铜线，低压绕组用铜线或铜箔绕制，玻璃纤维毡填充包绕，真空状态下用不加填料的环氧树脂浇注，固化后形成坚固的圆筒形整体，机械强度高，局部放电小，可靠性高。

  2. 阻燃、防爆、不污染环境。缠绕线圈的玻璃纤维等绝缘材料具有自熄特性，不会因短路产生电弧，高热下树脂不会产生有毒有害气体。

  3.线圈不吸潮，铁心夹件优特殊的防蚀保护层，可在100%相对湿度和其它恶劣环境中运行。间断运行无须去潮处理。

  4. 抗短路、雷电冲击水平高。

  5.线圈内外侧树脂层薄，散热性能好。冷却方式一般采用空气自然冷却。对于任何防护等级的变压器，都可配置风冷系统，以提高短时过载能力，确保安全运行。

  6. 体积小，重量轻，占地空间少，安装费用低，不须考虑排油池、防火消防设施和备用电源等。

  7.损耗低，节电效果好，运行经济，可免维护。

  8. 因无火灭爆炸之虞，可分散安装在负荷中心，充分靠近用火点，从而降低线路造价和节省昂贵的低压设施费用。

SCB11-1250/10干式变压器结构形式:

   1.开启式SCB11干式变压器.是一种常用的形式,其器身与大气直接接触,适应于比较干燥而洁净的室内,(环境温度20度时,相对湿度不应超过85%),一般有空气自冷和风冷两种冷却方式.

   2.封闭式.器身处在封闭的外壳内,与大气不直接接触.(由于密封.散热条件差.主要用于矿用它属于是防爆型的)

   3.浇注式SCB11干式变压器.用环氧树脂或其它树脂浇注作为主绝缘,它结构简单.体积小.适用于较小容量的变压器.

SCB11系列树脂绝缘干式变压器应用范围：

    SCB11-1250/10系列树脂绝缘干式变压器的承受热冲击能力强、过负载能力大、难燃、防火性能高、对湿度，灰尘不敏感等优势，造就了其广泛的适应性。SCB11系列树脂绝缘干式变压器最适宜用于防火要求高，负荷波动大以及污秽潮湿的恶劣环境中。如：机场、地铁、发电厂、冶金、、高层、购物中心、居民密集区、石化、核电、核潜艇等重要场所。它是最理想的供配电设备。

SCB11-1250/10环氧树脂浇注干式变压器使用条件

满足下列要求的使用条件为正常使用条件：

a.海拔

  海拔不超过1000m。

b.环境温度

  气温+40℃

  日平均气温+30℃

  年平均气温+20℃

  气温-30℃(适用于户外式变压器)

  气温-5℃(适用于户内式变压器)

c.电源电压的波形

  电源电压的波形似于正弦波。

d.多相电源电压的对称性 郑州美式箱式变压器厂家供应！

  多相变压器所连接的电源电压应近似对称。

SCB11-1250/10干式变压器噪声的来源

   变压器本体噪声主要有硅钢片磁滞伸缩引起的铁芯振动、硅钢片接缝处和叠片之间漏磁引起的铁芯振动、绕组振动等。

１、硅钢片磁滞伸缩引起的噪声 郑州美式箱式变压器厂家供应！

   铁芯励磁时，沿磁力线方向硅钢片的尺寸发生变化，而垂直于磁力线方向的尺寸发生相反的变化。磁滞伸缩使得铁芯随着励磁频率的变化而周期性振动。由于磁滞伸缩的变化周期为电源周期的一半，因此磁滞伸缩引起的铁芯噪声是以两倍的电源频率为基频的。因铁芯磁滞伸缩的非线性、以及沿着铁芯内框和外框的磁通路径长短不同等原因，铁芯噪声中除了基频外，还包含有高次谐波频谱的噪声。

２、电磁作用引起的铁芯噪声

   硅钢片接缝处和叠片间存在因漏磁而产生的电磁吸引，由此引起铁芯振动。由于铁芯叠积方式得到不断改进，接缝处和叠片之间的电磁吸引力引起的铁芯振动小得多，因此这部分噪声通常可忽略不计。

３、漏磁引起的绕组振动噪声

   绕组负载电流产生的漏磁将引起绕组的振动。当变压器的额定工作磁通密度在1.5～1.8T范围时，这种振动与磁滞伸缩引起的铁芯振动相比很小。但负载电流漏磁产生的噪声与负载电流的平方成正比，因此变压器的额定磁通密度降低到1.4T以下时，绕组的振动将与硅钢片磁滞伸缩引起的铁芯振动相接近。

４、冷却装置带来的运行噪声

   干式变压器采用强迫风冷时，变压器的冷却装置等附件也会产生噪声。与变压器本体噪声的机理一样，冷却装置的噪声也是由于它们的振动而产生的。冷却装置振动的根源在于两方面，一是冷却风扇在运行时产生的振动，二是变压器本体振动通过管接头及其配件传递给冷却装置，使冷却装置的振动加剧，辐射的噪声更大。

   变压器噪声以铁芯的噪声为主，其基频是励磁频率的两倍。由于各种非线性因素的作用，产生各种高次谐波。研究结果表明，变压器的铁芯振动噪声的频谱范围通常在100～500Hz之间，变压器的容量越大，在铁芯的噪声中基频份量所占的比例越大，二次以及以上高频份量所占的比例相对较小；而变压器的额定容量越小，在铁芯的噪声中基频份量所占的比例就越小。这就是说，对于不同容量的干式变压器，其铁芯噪声的频谱是不一样的。郑州美式箱式变压器厂家供应！

SCB11-1250/10环氧树脂浇注干式变压器温度控制系统

    干式变压器的安全运行和使用寿命很大程度上取决于变压器绕组绝缘的安全可靠，当绕组温度超过绝缘耐受温度时会使绝缘遭到破坏，是导致变压器不能正常工作的主要原因，BWD 3K系列温度控制系统通过PTc测温元件检测低压绕组的温度，并根据这一温度值控制冷却风机。

 1、集温度显示、控制于一体。

2、先进的电路设计，能有效地抑制电路漂移．具有超强的抗干扰能力。

3、具有Watch Dog功能及电源上掉电检测电路，能保证温控器在恶劣环境T9-'~工作。

4、可按用户需求提供变压器三相绕组温度值4 20mA模拟输出功能及Rs232或Rs485计算机接口，以满足自动化监控的要求。

5、简单实用的抽式安装，便于拆卸。

　　主要功能：

1、三相绕组温度巡回检测和值显示

2、根据设定温度自定开启和关闭风机功能／手动启停功能。

3、超温报警，超温跳闸功能。

4、故障检测报警，消音功能。

5、风机定期启停功能。

6、绕组温度值4 20mA模拟输出(负载能力达300欧姆】。

7、R$232或R$485计算机接口输出，通讯距离达1 200米。

SCB11-1250/10环氧树脂浇注干式变压器执行标准

 1)、IEC60076-11:2004干式电力变压器

 2）、GB1094.1-1996电力变压器

 3）、GB1094.11-2007干式电力变压器

 4）、GB/T10228-2008干式电力变压器技术参数和要求

 5）、JB/T10088-2004 6KV-500KV级电力变压器声级

SCB11-1250/10系列树脂绝缘干式电力变压器技术数据表：

型号	SCB11-1250/10变压器	产品地区	北京市
品牌	创联汇通	电源相数	三相变压器
铁心形状	E型铁心	冷却形式	自然空气冷却（AN）
铁心结构	心式	绕组数目	三绕组
外形结构	外壳	电压比	10（KV）
额定容量	1250kva	额定功率	50（Hz）

SCB11-1250/10树脂绝缘干式电力变压器型号标志/技术规范/技术参数和外形尺寸

　　变压器产品型号按JB，T3837—1 996《变压器类产品型号编制方法》规定

干式变压器产品型号标志：

　　注：1、变流(整流}变压器在最前加“z”

2、茸偶变压器在s前玎[…0’

3、三绕组变压器在s后加“s”

4、有载调压变压器在C后加“z”

5、铝箔绕组变压器在B前加[“L”

   6、隔离变压器在B后加“G”

   7、性能水平代号按GB，T10228 1 997~]“l¨为8’．比8’型空载损耗和负栽损耗都降低10％9·型比8’型空载损耗降低20％．负载损耗降低1 5％为“1 0”型。

　　技术规范

　　电压等级：1 0 /35kV

　　dzsc/18/8148/18814866.jpg

容量范围：30—3150kVA

　　调压方式：无励磁调压

　　分接范围：±2 x 2 5％或±5％

　　频   率：50Hz或60Hz

　　联结组标号：Y．yno．D ynl 1

　　短路阻抗：标准阻抗(见技术参数】

　　温升：1 00K

　　冷却方式：AN或AF

　　防护等级：户内：IP00、lP20户外：IP23

　　绝缘等级：F级

　　绝缘水平：1 0kV级工频耐压28／3kV冲击耐压75kV

SCB11-1250/10环氧树脂浇注干式变压器干式变压器温度：

    国家标准《干式变压器》GB6450-1986对干式变压器的温升限值做出了规定。1、对干式变压器的线圈，当采用A级绝缘材料时，其极限工作温度在105℃时，温升应小于60K；当采用E级绝缘材料时，其极限工作温度在120℃时，温升应小于75K；当采用B级绝缘材料时，其极限工作温度在130℃时，温升应小于80K；当采用F级绝缘材料时，其极限工作温度在155℃时，温升应小于100K；当采用H级绝缘材料时，其极限工作温度在180℃时，温升应小于125K；当采用C级绝缘材料时，其极限工作温度在220℃时，温升应小于150K。

SCB11-1250/10环氧树脂浇注干式变压器干式变压器原理

    变压器的工作原理都是一样的，

    干式变压器原理和其他变压器是一样的，只是散热方式不一样，干式变压器为空气散热，一般需要加散热的风机。干式变压器结构比油浸变压器简单，价格也比较便宜，容量一般比较小，一般安装在室内环境。

    干式变压器直接靠空气冷却。干式变压器在室内安装。

SCB11-1250/10环氧树脂浇注干式变压器的防护方式：

根据使用环境特征及防护要求，干式变压器可选择不同的外壳。通常选用IP23防护外壳，可防止直径大于12mm的固体异物及鼠、蛇、猫、雀等小动物进入，造成短路停电等恶性故障，为带电部分提供安全屏障。若须将变压器安装在户外，则可选用IP23防护外壳，除上述IP20防护功能外，更可防止与垂直线成60°角以内的水滴入。但IP23外壳会使变压器冷却能力下降，选用时要注意其运行容量的降低。

SCB11-1250/10环氧树脂浇注干式变压器订货须知

  a、额定容量；  b、高低压额定电压；

  c、联结组标号； d、阻抗电压；

  e、分接范围；  f、频率；

  g、其它（特殊）要求。 郑州美式箱式变压器厂家供应！

北京创联汇通电气设备有限公司交付提示

我司通过第三方物流运输，货到付款的方式交付，在此之前，公司需要适当金额的保证金，自收到保证金之日起，我司将根据合同要求期限、地点等相关内容安排发货，货到当地，买方验货无误并支付余款.

SCB11-1250/10系列干式变压器运输说明

    运费方式有：专车配送、自提、民营第三方物流、铁运。

    1.专车配送：运输时间：24小时。仅限范围：华中、西北、华北。

    2.物流发货：货到验货付款，三天即可到达。涉及范围覆盖全国。

    3.中铁运输：一般3-5天到；铁路覆盖区域，详情请来电咨询！

SCB11-1250/10环氧树脂浇注干式变压器售后保障及承诺

  1.我们的产品完全是按照国家，行业标准进行生产，并满足用户提出的一切要求，选用性能优越，价格合理的元器件，并采用先进的加工工艺，严格按照ISO9000标准进行生产过程控制，本着对用户负责的态度，提供加工工艺完善，技术水平先进，检测手段完备，高标准，高质量的产品。

  2.我公司严格执行产品出库检验，检测制度，保证产品合格率达到99.99%。

  3.产品质量保证期为自产品初步检验，验收合格之日起一年。

产品质量保证期限内实行“三包”，并做到服务及时，周到，让用户满意。

  4.根据用户要求，提供周到，及时的技术服务，并协助和指导用户安装调试。

  5.我公司本着“质量，用户至上”的原则，使客户为上帝，视质量为生命。

欢迎社会各界人士考察洽谈合作！ 郑州美式箱式变压器厂家供应！

北京创联汇通电气设备有限公司位于首都北京，是一家从事配电变压器定制化设计、生产制造、市场营销及售后服务为一体的综合性电力服务企业。公司拥有先进的变压器生产设备和一流的检测手段，汇聚一批变压器生产、技术、管理精英，具有丰富的各种变压器生产经验，在机电、电气领域具有多项自主知识产权、以强劲实力立足变压器研发前沿。
