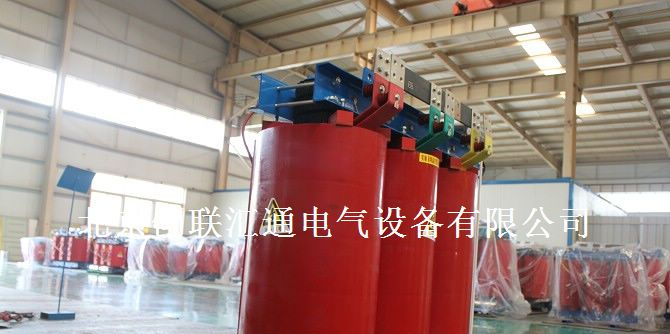

SCB11-1000/10干式变压器

10KV级SCB11-1000干式变压器产品简介：

10KV级SCB11型环氧树脂浇注干式变压器，可作为油浸式配电变压器的更新换代产品，是各类干式变压器中性能的产品，特别适用于城市电网、高层建筑、商务中心、剧院、bjclht@163.com宾馆、隧道、地铁、地下电站、实验室、车站、码头、机场、组合变电站等重要场所。我们的忠旨：质量！服务！ 我们的目标：让客户安安全全的放心使用！

dzsc/18/8148/18814867.jpgdzsc/18/8148/18814867.jpg

10KV级SCB11-1000干式变压器型号说明：

SC(B)11—1000/10

S:表示 三相变压器

C:表示 树脂浇注式

B:表示 箔绕线圈

11:表示 性能水平代号

1000/10：表示 额定容量1000KVA/电压等级10KV

SCB11-1000/10干式变压器厂家联系方式

联系人：唐经理    手机：15313033767

座机：010-57293618   传真：010-62882621

E-MAIL:bjclht@163.com   Qq：1749954271

网站：www.bjclht.net（干式变压器）

欢迎需要各种系列、各种容量和电压等级变压器的各界朋友来电咨询！

北京创联汇通电气有限公司温馨提示

创联汇通变压器厂家是电力变压器，厢式变压器，干式变压器，特种变压器等电力电气设备的直接生产厂家，公司所供产品质量、价格、售后服务具有优势！选择创联汇通牌变压器可以让您绕开中间商环节，直接降低采购成本，最重要的是产品的售后服务有权威保障！(按照政策签订质量合同，实行“一年三包”，终身维修！)

SCB11-1000/10环氧树脂浇注干式变压器产品特点：

    我厂生产的SCB11型为北京家领有产品型号证书的低噪音低损耗型树脂绕注线圈干式变压器。由于先进的设计、优质的材料、科学的配方、严格的工艺和高标准的检测，使产品具有如下特点：

  1.高压绕组用铜线，低压绕组用铜线或铜箔绕制，玻璃纤维毡填充包绕，真空状态下用不加填料的环氧树脂浇注，固化后形成坚固的圆筒形整体，机械强度高，局部放电小，可靠性高。

  2. 阻燃、防爆、不污染环境。缠绕线圈的玻璃纤维等绝缘材料具有自熄特性，不会因短路产生电弧，高热下树脂不会产生有毒有害气体。

  3.线圈不吸潮，铁心夹件优特殊的防蚀保护层，可在100%相对湿度和其它恶劣环境中运行。间断运行无须去潮处理。

  4. 抗短路、雷电冲击水平高。

  5.线圈内外侧树脂层薄，散热性能好。冷却方式一般采用空气自然冷却。对于任何防护等级的变压器，都可配置风冷系统，以提高短时过载能力，确保安全运行。

  6. 体积小，重量轻，占地空间少，安装费用低，不须考虑排油池、防火消防设施和备用电源等。

  7.损耗低，节电效果好，运行经济，可免维护。

  8. 因无火灭爆炸之虞，可分散安装在负荷中心，充分靠近用火点，从而降低线路造价和节省昂贵的低压设施费用。

SCB11-1000/10-0.4变压器结构特点：

1.铁心材料采用优质冷轧取向硅钢片，全斜接缝叠片式结构

2.低压线圈为箔式绕组结构，采用优质钢箔绕制，高压线圈为层式结构，真空环氧浇注成型

10KV级SCB11-1000干式变压器性能特点：

1.SCB11系列干式变压器与SCB10型相比,空载损耗、空载电流和噪声更低。

2.安全,防火,无污染,可直接运行于负荷中心。

3.机械强度高,抗短路能力强,局部放电小,热稳定性好,可靠性高,使用寿命长。

4.散热性能好,过负载能力强,强迫风冷时可提高容量运行。

5.防潮性能好,适应高湿度和其它恶劣环境中运行。

6.可配备完善的温度监测和保护系统。采用智能信号温控系统,可自动监测并同屏显示相绕组各自的工作温度,可自动启动、停止风机,并有报警、跳闸等功能设置。

7.体积小,重量轻,占地空间少,安装费用低。

SCB11-1000/10树脂浇注干式电力变压器用途：

    SCB11-1000/10干式变压器的承受热冲击能力强、过负载能力大、难燃、防火性能高、对湿度，灰尘不敏感等优势，造就了其广泛的适应性。最适宜用于防火要求高，负荷波动大以及污秽潮湿的恶劣环境中。如：适用于高层建筑、商业中心、机场、隧道、化工厂、核电站、船舶等重要或特殊环境场所。同时也适用于对于供电质量要求高、环境要求高、有防火要求的工矿企业和电力系统用户。

SCB11-1000/10系列树脂绝缘干式变压器功能特点

    SCB11系列树脂绝缘干式变压器安全、难燃、防火、无污染，可直接安装在负荷中心。免维护、安装简便、综合运行成本低。防潮性能好，可在百分百湿度下正常运行，停运后不经预干燥即可投入运行。损耗低，局部放电量低、噪音小、散热能力强，强迫风冷条件下可以150%额定负载运行。

    SCB11-1000/10系列树脂绝缘干式变压器配备有完善的温度保护控制系统，为干式变压器安全运行提供可靠保障。可靠性高。据对已经投入运行的产品的运行研究，产品的可靠性指标已经达到国际先进水平。

SCB11-1000/10环氧树脂浇注干式变压器温控、温显：

    温控系统由温度控制器和安装在产品最热点即低压绕组上端部的PTC测温元件构成，实现对变压器的温度控制与测量，若由于过载运行或故障引起变压器绕组温度过高，温度控制器发出报警信号，温度超过安全值时会自动跳闸。采用强迫风冷时则由温度控制器根据绕组温度高低决定冷却环境体系认证风机的投入或切换。

湿显系统直接显示变压器运行过程中绕组的热点温度，可和温控系统配合使用。

温控和温显系统可以安装在距变压器主体一定距离外，其测温元件引线的长度分别为：

温控:﹤20m

温显:﹤10m（二线制）

    ﹤100m（带有补偿导线的二线制）

SCB11-1000/10环氧树脂浇注干式变压器使用条件

满足下列要求的使用条件为正常使用条件：

a.海拔

海拔不超过1000m。

b.环境温度

气温+40℃

日平均气温+30℃

年平均气温+20℃

气温-30℃(适用于户外式变压器)

气温-5℃(适用于户内式变压器)

c.电源电压的波形

电源电压的波形似于正弦波。

d.多相电源电压的对称性

多相变压器所连接的电源电压应近似对称。

SCB11-1000/10环氧树脂浇注干式变压器温度：

国家标准《干式变压器》GB6450-1986对干式变压器的温升限值做出了规定。1、对干式变压器的线圈，当采用A级绝缘材料时，其极限工作温度在105℃时，温升应小于60K；当采用E级绝缘材料时，其极限工作温度在120℃时，温升应小于75K；当采用B级绝缘材料时，其极限工作温度在130℃时，温升应小于80K；当采用F级绝缘材料时，其极限工作温度在155℃时，温升应小于100K；当采用H级绝缘材料时，其极限工作温度在180℃时，温升应小于125K；当采用C级绝缘材料时，其极限工作温度在220℃时，温升应小于150K。

10KV级SCB11-1000干式变压器参数

10KV级SCB11-1000干式变压器的应用范围：
    SCB11-1000/10-0.4变压器的承受热冲击能力强、过负载能力大、难燃、防火性能高、对湿度，灰尘不敏感等优势，造就了其广泛的适应性。
SCB11-1000/10-0.4变压器最适宜用于防火要求高，负荷波动大以及污秽潮湿的恶劣环境中。如：机场、地铁、发电厂、冶金、bjclht@163.com高层、购物中心、居民密集区、石化、核电、核潜艇等重要场所。它是最理想的供配电设备。

10KV级SCB11-1000干式变压器执行标准：

1.GB1094.11—2007干式电力变压器

2.GB/T10228-2008干式电力变压器技术参数和要求

3.GB/T17211—1998干式电力变压器负载导则

4.GB1094.10-2003电力变压器第3部分：绝缘水平、绝缘试验和外绝缘空气间隙

5.JB/T10008-2004 6~500KV级变压器声级

6.JB/T56009-1998干式电力变压器产品质量分等

dzsc/18/8148/18814867.jpg

10KV级SCB11-1000干式变压器订货须知：

a:额定容量b:高低压额定电压c:联结组标号d:阻抗电压e:分接范围f:频率g:其它（特殊）要求

10KV级SCB11-1000干式变压器的防护方式

根据使用环境特征及防护要求，干式变压器可选择不同的外壳。通常选用IP23防护外壳，可防止直径大于12mm的固体异物及鼠、蛇、猫、雀等小动物进入，造成短路停电等恶性故障，为带电部分提供安全屏障。若须将变压器安装在户外，则可选用IP23防护外壳，除上述IP20防护功能外，更可防止与垂直线成60°角以内的水滴入。但IP23外壳会使变压器冷却能力下降，选用时要注意其运行容量的降低。

北京创联汇通电气设备有限公司交付提示

    我司通过第三方物流运输，货到付款的方式交付，在此之前，公司需要适当金额的保证金，自收到保证金之日起，我司将根据合同要求期限、地点等相关内容安排发货，货到当地，买方验货无误并支付余款。

运费说明运费方式有：专车配送、自提、民营第三方物流、铁运。

1.专车配送：运输时间：24小时。仅限范围：华中、西北、华北。

2.物流发货：货到验货付款，三天即可到达。涉及范围覆盖全国。

3.中铁运输：一般3-5天到；铁路覆盖区域，详情请来电咨询

SCB11-1000/10环氧树脂浇注干式变压器原理

    变压器的工作原理都是一样的，干式变压器原理和其他变压器是一样的，只是散热方式不一样，干式变压器为空气散热，一般需要加散热的风机。干式变压器结构比油浸变压器简单，价格也比较便宜，容量一般比较小，一般安装在室内环境。

   干式变压器直接靠空气冷却。干式变压器在室内安装。

10KV级SCB11-1000干式变压器售后保障及承诺

1.我们的产品完全是按照国家，行业标准进行生产，并满足用户提出的一切要求，选用性能优越，价格合理的元器件，并采用先进的加工工艺，严格按照ISO9000标准进行生产过程控制，本着对用户负责的态度，提供加工工艺完善，技术水平先进，检测手段完备，高标准，高质量的产品。

2.我公司严格执行产品出库检验，检测制度，保证产品合格率达到99.99%。

3.产品质量保证期为自产品初步检验，验收合格之日起一年。产品质量保证期限内实行“三包”，并做到服务及时，周到，让用户满意。

4.根据用户要求，提供周到，及时的技术服务，并协助和指导用户安装调试。0.

5.我公司本着“质量，用户至上”的原则，使客户为上帝，视质量为生命。欢迎社会各界人士考察洽谈合作！
