供应CS200YT5系列霍尔电流传感器

价格：		面议
型号/规格：		CS050YT5,CS100YT5,CS150YT5,CS200YT5
品牌/商标：		chieful

详细介绍
企业详情

产品描述：

应用霍尔效应开环原理的电流传感器，能在电隔离条件下测量直流、交流、脉冲以及各种不规则波形的电流。

电参数
	型号	CS050YT5	CS100YT5	CS150YT5	CS200YT5
I_PN	原边额定输入电流	50	100	150	200	A
I_P	原边电流测量范围	0～±100	0～±200	0～±300	0～±400	A
V_OUT	副边额定输出电压	1±1%				V
V_C	电源电压	+5(±5%)				V
I_C	电流消耗	<20				mA
V_d	绝缘电压	在原边与副边电路之间2.5KV有效值/50Hz/1分钟
ε_L	线性度	<1				%FS
V₀	零点失调电压	T_A =25℃ 2.5±1%				V
V_OM	磁失调电压	I_PN→0 <±20				mV
V_OT	失调电压温漂	I_P=0 T_A =-25～+85℃ <±0.5				mV/℃
Tr	响应时间	≤3				μs
f	频带宽度(-3dB)	DC～20				kHz
T_A	工作环境温度	-25～+85				℃
T_S	贮存环境温度	-40～+100				℃
R_L	负载电阻	≥10K				Ω
	标准	Q/320115QHKJ01-2010
外形尺寸（mm）应用电路
dzsc/18/7769/18776934.jpg 引脚说明： 1,+5V 2,0V(电源地) 3,Vout 4,2.5V基准输出 OFS,零点调节 GIN,幅度调节
使用说明
1、错误的接线可能导致传感器损坏。传感器通电后，当被测电流从传感器箭头方向穿过，即可在输出端测得同相电压值。 2、传感器的输出幅度可根据用户需求进行适当的调节。 3、可按用户需求定制不同额定输入电流和输出电压的传感器。

深圳市福田区广辉电经营部

公司信息未核实

所属城市：广东深圳
[联系时请说明来自维库仪器仪表网]
联系人： 陈树辉
电话：0755-82534577/13076512089
传真：0755-82534577
手机：13686868407
QQ ：

公司相关产品

供应3-CS500BD系列霍尔电流传感器

信息内容：

产品描述：应用霍尔效应开环原理的电流传感器，能在电隔离条件下测量直流、交流、脉冲以及各种不规则波形的电流。电参数型号 3-CS100BD 3-CS200BD 3-CS300BD 3-CS400BD 3-CS500BD IPN 原边额定输入电流 100 200 ...

详细内容>>

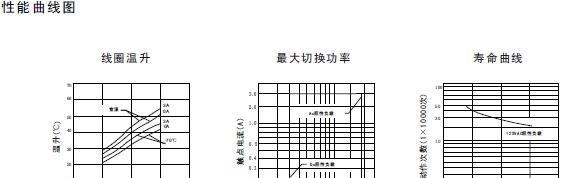

HF46F-12-HS1小型功率继电器 HF46F-12-HS1 外型尺寸(mm) 20.5×7.2×15.3 HF46F-12-HS1 触点容量 5A 277VAC HF46F-12-HS1 线圈功率(w) 0.20 HF46F-12-HS1 介质耐压 4,000VAC HF46F-12-HS1 线圈电压 5-24VDC HF46F-12-HS1 触点电阻 ≤50mΩ HF46F-12-HS1 环境温度 -40℃~+105℃ HF46F-12-HS1 安装形式 PCB 产品特性 ●小型（20.5x7x15.1mm），适用于高密度电路板。 ●5A触点切换能力。 ●高耐压：4000伏。产品用途 1. 通讯, 办公室设备等 2. 家用电器, 如空调，微波炉 3. 安全设备 dzsc/18/7769/18776936.jpg dzsc/18/7769/18776936.jpg dzsc/18/7769/18776936.jpg dzsc/18/7769/18776936.jpg dzsc/18/7769/18776936.jpg
