供应3-CS500BD系列霍尔电流传感器

价格：		面议
型号/规格：		3-CS100BD,3-CS200BD,3-CS300BD,3-CS400BD,3-CS500BD
品牌/商标：		chieful

详细介绍
企业详情

产品描述：

应用霍尔效应开环原理的电流传感器，能在电隔离条件下测量直流、交流、脉冲以及各种不规则波形的电流。

电参数
	型号	3-CS100BD	3-CS200BD	3-CS300BD	3-CS400BD	3-CS500BD
I_PN	原边额定输入电流	100	200	300	400	500	A
I_P	原边电流测量范围	0～±200	0～±400	0～±600	0～±800	0～±800	A
V_OUTA/V_OUTB/V_OUTC	副边额定输出电压	4±1%/4±1%/4±1%					V
V_C	电源电压	±12～±15(±5%)					V
I_C	电流消耗	V_C =±15V <20					mA
V_d	绝缘电压	在原边与副边电路之间2.5KV有效值/50Hz/1分钟
ε_L	线性度	<1					%FS
V₀	零点失调电压	T_A=25℃ <±25					mV
V_OM	磁失调电压	I_PN→0 <±20					mV
V_OT	失调电压温漂	I_P=0 T_A=-25～+85℃ <±1					mV/℃
Tr	响应时间	≤3					μs
f	频带宽度(-3dB)	DC～20					kHz
T_A	工作环境温度	-25～+85					℃
T_S	贮存环境温度	-40～+100					℃
R_L	负载电阻	≥10K					Ω
	标准	Q/320115QHKJ01-2010
外形尺寸（mm）
dzsc/18/7769/18776935.jpg 引脚输出： 1:+15V 2:-15V 3:GND 4:V_OUTA 5:V_OUTB 6:V_OUTC
使用说明
1、错误的接线可能导致传感器损坏。传感器通电后，当被测电流从传感器箭头方向穿过，即可在输出端测得同相电压值。 2、可按用户需求定制不同额定输入电流和输出电压的传感器。

深圳市福田区广辉电经营部

公司信息未核实

所属城市：广东深圳
[联系时请说明来自维库仪器仪表网]
联系人： 陈树辉
电话：0755-82534577/13076512089
传真：0755-82534577
手机：13686868407
QQ ：

公司相关产品

供应HF46F-12-HS1小型功率继电器

信息内容：

HF46F-12-HS1小型功率继电器 HF46F-12-HS1 外型尺寸(mm) 20.5×7.2×15.3 HF46F-12-HS1 触点容量 5A 277VAC HF46F-12-HS1 线圈功率(w) 0.20 HF46F-12-HS1 介质耐压 4,000VAC HF46F-12-HS1 线圈电压 5-24VDC HF46F-12-HS1 触点电阻 ≤50mΩ HF46F-12-HS1 环境温度 -40℃~+105℃ HF46F-12-HS1 安装形式 PCB 产品特性 ●小型（20.5x7x15.1mm），适用于高密度电路板。 ●5A触点切换能力。 ●高耐压：4000伏。产品用途 1. 通讯, 办公室设备等 2. 家用电器, 如空调，微波炉 3. 安全设备 dzsc/18/7769/18776936.jpg dzsc/18/7769/18776936.jpg dzsc/18/7769/18776936.jpg dzsc/18/7769/18776936.jpg dzsc/18/7769/18776936.jpg

详细内容>>

供应WH5-1A-2.2K电位器旋转式电位器碳膜电位器 1圈绕线

信息内容：

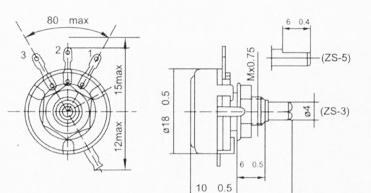

产品型号：WH5-1A 阻值范围.....470Ω--4.7MΩ(A),4.7KΩ--2.2MΩ(B,C) 阻值允许偏差......±20% 旋转角度..........≥270o 额定电压..........315V(A)200V(B,C) 起动力矩..........3.5--50mN.m 额定功率........(70℃),0.25(A),0.1w(B,C) 轴长..............16MM 外形图及安装尺寸(Outline Drawing and Mounting Hole Detail)： dzsc/18/7769/18776937.jpg

详细内容>>
