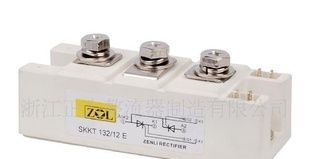

可控硅模块 350A 400A 500A
| 价 格： | 550.00 | |
| 品牌： | Zenli | |
| 型号： | MTC MTA MTK MTX MT IRKT SKKT PK |
| 品牌/商标 | Zenli | 型号/规格 | MTC MTA MTK MTX MT IRKT SKKT PK |
| 控制方式 | 单向 | 极数 | 三极 |
| 封装材料 | 金属封装 | 封装外形 | 平板形 |
| 关断速度 | 普通 | 散热功能 | 不带散热片 |
| 功率特性 | 中功率 | 频率特性 | 中频 |
| 额定正向平均电流 | 350A-500A（A） | 控制极触发电压 | 2.5（V） |
| 控制极触发电流 | 100（mA） | 正向重复峰值电压 | 2600（V） |
| 反向阻断峰值电压 | 2600（V） |
dzsc/18/7387/18738752.jpg
出口型（IR型）.（SEMIKRON型）（SANREX型）（FUJI型）外型。
350A 400A 500A
400V~2600V
可控硅模块连接方式：MTC，MTK，MTA，MTX
芯片与底板电气绝缘AC 2500V
国际标准模块封装；
焊接式， 压接式 结构
优良的温度特性和功率循环能里
承受高浪涌电流，低压降；
安装简单，使用维修方便
dzsc/18/7387/18738752.jpg
International Rectifier(IR) type and Semikron, Sanrex type, thyristor modules 40A~130A, also have white cover.
Features
base & chip insulation AC voltage 2500V
international standard packing
excellent temperature feature
lower than 350A use air-cool,higher than
500A,could use air-cool or water-cool
easy install
volume small,weight light
Applications
AC DC motor control
motor soft start
industry heat-up control
rectificate power supply
welder
frequency transformer
UPS power supply
battery change & dischange
Explanation
1. IGT,VGT,IH are all TA=25'C test data,others are all TA=Tjm test data.
2. I2t=I2TSM X TW/2 :TW =Half sine wave current,when at 50Hz, I2t=0.005 I2TSM(A2S)
3. when at 60Hz,ITSM (8.3ms)=ITSM (10ms)X 1.066,Tj=T jm
I2t (8.3ms)=I2t (10ms)X 0.943,Tj=T jm
STANDARD THYRISTOR MODULE(MTC,MTK,MTA,MTX,MT)
THYRISTOR-DIODE MODULE(MFC,MFK,MFA,MFX)
Type IT(AV) VDRMVRRM VTM@ITM IDRMIRRM IGT VGT
A V V A mA mA V
MTX350 350 400-2600 1.45 1050 40 180 2.5
MTX400 400 400-2600 1.44 1400 40 180 2.5
MTX500 500 400-2600 1.44 1500 40 180 2.5
MTX500* 500 400-2600 1.90 1500 40 180 2.5
MTX600* 600 400-2600 1.90 1800 40 180 2.5
MTX800* 800 400-2600 1.95 2400 40 180 2.5
MTX1000* 1000 400-2600 1.95 3000 40 180 2.5
Type IH dv/dt di/dt ITSM Rjc Tjm Viso Outline
mA V/us A/us A*103 'C/W 'C V(AC)
MTX350 100 800 100 11.0 0.09 125 2500 M5
MTX400 100 800 100 14.0 0.08 125 2500 M5
MTX500 100 800 100 16.0 0.065 125 2500 M5
MTX500* 100 800 100 11.0 0.087 125 2500 water cool
MTX600* 100 800 100 13.0 0.073 125 2500 water cool
MTX800* 100 800 100 16.0 0.054 125 2500 water cool
MTX1000* 100 800 100 18.0 0.049 125 2500 water cool
