三相整流桥模块 MDS MDQ SKD MT
| 价 格： | 400.00 | |
| 品牌/商标： | ZENLI | |
| 型号/规格： | MDS MDQ SKD SKB MT MD | |
| 封装形式： | 功率型 | |
| 功率特性： | 大功率 | |
| 频率特性： | 中频 |
| 品牌/商标 | ZENLI | 型号/规格 | MDS MDQ SKD SKB MT MD |
| 产品类型 | 整流管 | 结构 | 面接触型 |
| 材料 | 硅(Si) | 封装形式 | 功率型 |
| 封装材料 | 金属封装 | 功率特性 | 大功率 |
| 频率特性 | 中频 | 发光颜色 | 其他 |
| 正向直流电流IF | 60-100（A） | 反向电压 | 2400（V） |
dzsc/18/7387/18738758.jpg
出口外型（SANREX型）（FUJI型）（IR型）（SEMIKRON型）(IXYS型)等等
单相桥MDQ；三相桥 MDS dzsc/18/7387/18738758.jpg
电流40A 60A 80A 100A 150A 200A 250A
400V~1800V
“真空+充气保护”焊接技术
的力量/体积比率
高热的传导性封装
芯片与底板电气绝缘2500V交流电压
安装简单，使用维修方便。
工作温度150C，正向压降小
Detailed Product Description
International Rectifier(IR) type and Semikron, Sanrex type, 3-phase bridge rectifier or Single phase bridge rectifier modules 60A~100A, also have white cover. MDS, DF, MDQ, VUO
Features
base & chip insulation AC voltage 2500V
international standard packing
excellent temperature feature
easy install
volume small,weight light
highest operating temp 140
low VFM
Applications
instrument s D C power supply
PWM frequency transformet
input rectificate power supply
DC motor field power supply
switch power supply input rectificate
Explanation
1. IGT,VGT,IH are all TA=25'C test data,others are all TA=Tjm test data.
2. I2t=I2TSM X TW/2 :TW =Half sine wave current,when at 50Hz, I2t=0.005 I2TSM(A2S)
3. when at 60Hz,ITSM (8.3ms)=ITSM (10ms)X 1.066,Tj=T jm
I2t (8.3ms)=I2t (10ms)X 0.943,Tj=T jm
Type Id @ Tc VRRM VFM@IFM IRRM IF(AV) IF(RMS)
A 'C V V A mA A A
MDQ200 200 100 600-2000 1.50 200 10 100 157
MDQ300 300 100 600-2000 1.50 300 10 150 200
MDQ400 400 100 600-2000 1.50 400 10 200 250
MDS200 200 100 600-2000 1.53 200 10 80 105
MDS300 300 100 600-2000 1.53 300 10 100 150
MDS400 400 100 600-2000 1.53 400 10 150 200
MDS500 500 100 600-2000 1.53 500 10 180 250
MDS600 600 100 600-2000 1.53 600 10 200 300
Type IFSM Rjc Tjm Viso Outline
A*1000 'C/W 'C VAC
MDQ200 2.00 0.32 150 2500
MDQ300 2.50 0.20 150 2500
MDQ400 3.00 0.15 150 2500
MDS200 1.75 0.32 150 2500
MDS300 2.00 0.20 150 2500
MDS400 2.50 0.20 150 2500
MDS500 3.00 0.15 150 2500
MDS600 3.50 0.10 150 2500
- 所属城市：浙江 温州
- [联系时请说明来自维库仪器仪表网]
- 联系人： 张旭
- 电话：577-62766513
- 传真：577-62766513
- 手机：
- QQ ：
可控硅二极管混合模块 130A-200A
信息内容：品牌/商标 Zenli 型号/规格 MFC MFA MFK MFX IRKL SKKL IRKH SKKH 控制方式 单向 极数 三极 封装材料 金属封装 封装外形 平板形 关断速度 普通 散热功能 不带散热片 功率特性 中功率 频率特性 中频 额定正向平均电流 130-200（A） 控制极触发电压 2.5（V） 控制极触发电流 100（mA） 正向重复峰值电压 2600（V） 反向阻断峰值电压 2600（V）

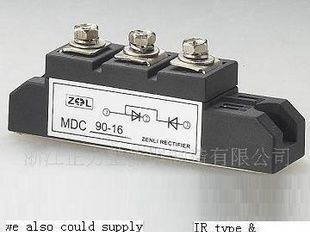

二极管整流模块25A-130A
