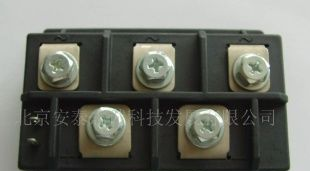

二极管模块MDK500A/800V-1600V

价格：		1.00
品牌：		国产
型号：		MDK500A/800V-1600V

详细介绍
企业详情

品牌/商标	国产	型号/规格	MDK500A/800V-1600V
控制方式	单向	极数	二极
封装材料	塑料封装	封装外形	模块
关断速度	普通	散热功能	不带散热片
功率特性	大功率	频率特性	中频
额定正向平均电流	500（A）	控制极触发电压	0（V）
控制极触发电流	0（mA）	正向重复峰值电压	0（V）
反向阻断峰值电压	0（V）

符号	参数名称	参数值					单位	测试条件
ITAV	通态电流平均值	500	600		800		A	180°导通正弦半波
IFAV	正向电流平均值	500	600		800		A	180°导通正弦半波
ITSM IFSM	浪涌电流	9500 9500	10800 10800		14400 14500		A	T=10mS 非重复 T=8.3mS 非重复
I2T		455000 456000	583000 583000		1037000 1037000		A2S	T=10mS 非重复 T=8.3mS 非重复
IRRM/ IDRM	断态漏电流	20			35		mA	TJ=125℃,门极开路
VRRM	反向重复峰值电压	800-1800					V	125℃ I RRM,I DRM=20~35mA 门极开路
VDRM	断态重复峰值电压	800-1800					V	125℃ I RRM,I DRM=20~35mA 门极开路
VTM VFM	峰值通态电压峰值正向电压	1.9 1.9		1.9 1.9		1.9 1.9	V	ITM=πITAV；IFM=πIFAV TJ=25℃ 180°导通
Di/dt	通态电流上升率	150					A/μS	TJ=25℃,0.67VDGM,Ig=500mA,tr<0.5μs,tp>6μs
Dv/dt	断态电压上升率	500					V/μS	TJ=125℃,0.67VDRM，门极开路
IH	维持电流	200					mA	TJ=25℃,阳极电压=6V 阻性负载，门极开路
IL	擎住电流	400					mA	TJ=25℃ 阳极电压=6V 阻性负载
PGM	门极峰值功率	12		12		14	W
IGM	门极峰值电流	3		3		4	A
VGT	门极触发电压	3					V	TJ=25℃ 阳极电压=6V 阻性负载
IGT	门极触发电流	150					mA	TJ=25℃ 阳极电压=6V 阻性负载
VISO	绝缘电压	2500					V	50HZ电路对基板，接线端短接。T=1s
TJ	工作结温	-40 to 125					℃
Tstg	储存温度	-40 to 125					℃
RthJC	结壳热阻	0.06		0.06		0.04	K/W	每个模块，直流
RthCS	接触热阻基板/散热器	0.015					K/W	涂导热硅脂
Wt	重量	1061		1650		3108	g
	外形尺寸	见图27					mm
	外壳颜色	黑
	冷却方式	水冷
