高压大功率单相交流固态继电器SGDH40053ZD1
| 价 格： | 1.00 |
| 应用范围 | 固态 | 品牌/商标 | 国产 |
| 型号/规格 | SGDH40053ZD1 | 产品系列 | 其他 |
| 触点形式 | 其他 | 额定电压 | AC440（V） |
| 电流性质 | 交流 | 外形 | 大型 |
| 功率负载 | 中功率 | 防护特征 | 密封式 |
| 直流电阻 | 0（Ω） | 吸合电流 | 0（A） |
| 释放电流 | 0（A） | 线圈功率 | 0（W） |
| 额定工作频率 | 0（Hz） |
**
SGDH系列200-300A/530-600VAC电容器投切专用单相高压固态继电器
产品简介
该系列固态继电器是为无功补偿装置生产的投切电力电容器专用的新式大功率产品，阻断电压1400-1600V，可使用在530-600V交流电路里。单刀单掷一常开式。输入采用直流控制型式，输出采用高反压的单相可控硅反并联的“零压差”导通型交流开关，具有较高的dv/dt和di/dt承受能力，可有效的减小电容器投入时的涌流和退出时的拉弧电流。采用德国进口优质高反压SCR芯片、德国产国际先进的VLO-180真空焊接系统，按国际标准生产，可使固态继电器达到的性能。条形结构，安装使用方便。

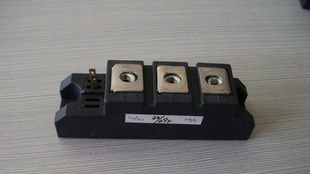

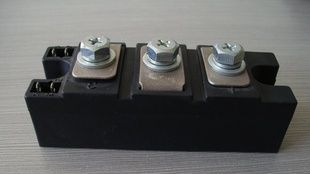

图16
选择指南
建议按投切电力电容器工作电流选型 | |||
电流 | 200A | 250A | 300A |
电容器电流 | ≤50A | ≤60A | ≤75A |
型号 | SGDH20053ZD1 | SGDH25053ZD1 | SGDH30053ZD1 |
参数表
参数 | 单位 | 参数值 | ||
输入参数 | ||||
控制电压范围 | Vdc | 4-16 | ||
输入电流(Max.)@=5V/12V | mAdc | 13/42 | ||
开通电压 | Vdc | 4 | ||
关断电压 | Vdc | 1 | ||
反向电压(Max.) | Vdc | 32 | ||
LED显示 |
| 有 | ||
输出参数 | ||||
标称电流 | Arms | 200 | 250 | 300 |
负载电流范围 | Arms | 0.05-200 | 0.05-250 | 0.05-300 |
浪涌电流20mSec(Max.) | Arms | 2500 | 3400 | 4500 |
热阻（Rthjc） | ℃/W | 0.22 | 0.15 | 0.14 |
负载电压范围 | Vrms | 530-600 | ||
可控硅阻断电压 | Vpk | 1600 | ||
频率范围 | Hz | 47-63 | ||
断态电压上升率dv/dt | V/μsec | 500 | ||
断态漏电流(Max.) | mArms | 10 | ||
通态电压降(Max.) | Vrms | 1.8 | ||
开通时间(Max.) | Cycle | 1/2 | ||
关断时间(Max.) | Cycle | 1/2 | ||
耦合参数 | ||||
绝缘（输入/输出） | Vrms | 2500 | ||
绝缘（输入-输出/基板） | Vrms | 2500 | ||
电容 | pf | 10 | ||
常规说明 | ||||
外形尺寸 | mm | 图16：94*34*42.7 | ||
重量 | g | 280 | ||
环境温度范围：工作和存储-30~+80度 | ||||
外壳颜色：黑 | ||||
