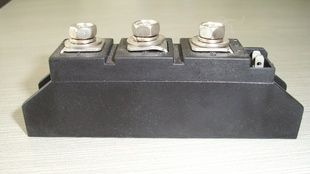

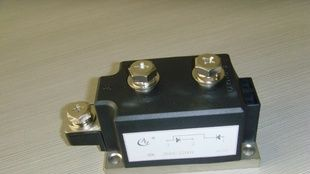

双可控硅 晶闸管模块 MTC200A/3000V
| 价 格： | 1.00 | |
| 品牌： | 国产 | |
| 型号： | MTC200A/3000V |
| 品牌/商标 | 国产 | 型号/规格 | MTC200A/3000V |
| 控制方式 | 单向 | 极数 | 三极 |
| 封装材料 | 塑料封装 | 封装外形 | 模块 |
| 关断速度 | 普通 | 散热功能 | 不带散热片 |
| 功率特性 | 中功率 | 频率特性 | 中频 |
| 额定正向平均电流 | 200（A） | 控制极触发电压 | 0（V） |
| 控制极触发电流 | 0（mA） | 正向重复峰值电压 | 0（V） |
| 反向阻断峰值电压 | 0（V） |
符号 | 参数名称 | 参数值 | 单位 | 测试条件 | ||
ITAV | 通态电流 平均值 | 130 | 160 | 180 | A | TV J=TV J M 180°导通 正弦半波 |
IFAV | 正向电流 平均值 |
| 160 | 180 | A | |
IORMS | 通态电流 有效值 | 290 | 355 | 400 | A |
|
ITSM IFSM | 浪涌电流 | 3200 3650 | 4750 5000 | 5100 5400 | A | t=10mS TJ=45℃ t=8.3mS 100%V RRM |
I2T |
| 51 47 | 113 103 | 130 120 | KA2S | t=10mS TJ=45℃ t=8.3mS 100%V RRM |
IRRM/IDRM | 断态漏电流 | 10 | 10 | 10 | mA | TJ=125℃,门极开路 |
VRRM | 反向重复峰值电压 | 800-1800 | V | 125℃ I RRM,I DRM=10mA 门极开路 | ||
VDRM | 断态重复峰值电压 | |||||
VTM VFM | 峰值通态电压 峰值正向电压 | 1.6 1.6 | 1.6 1.6 | 1.9 | V | ITM=πITAV；IFM=πIFAV TJ=25℃ 180°导通 压接1.9V |
Di/dt | 通态电流上升率 | 150 | A/μS | TJ=25℃,0.67VDRM ITM=ITAV,Ig=500mA Tr<0.5μs,tp>6μs | ||
Dv/dt | 断态电压上升率 | 500 | V/μS | TJ=125℃,0.67VDRM，门极开路 | ||
IH | 维持电流 | 200 | mA | TJ=25℃,阳极电压=6V 阻性负载，门极开路 | ||
IL | 擎住电流 | 400 | mA | TJ=25℃ 阳极电压=6V 阻性负载 | ||
PGM | 门极峰值功率 | 120 | W | TJ=TJM；IT=ITAV；TP=30μS | ||
VGT | 门极触发电压 | ≤2 | V | TJ=25℃ 阳极电压=6V 阻性负载 | ||
IGT | 门极触发电流 | ≤100 | mA | |||
VISO | 绝缘电压 | 2500 | V | 50HZ电路对基板，接线端短接。T=1s | ||
TJ | 工作结温/ | -40 to 125 | ℃ ℃ |
| ||
Tstg | 储存温度 | |||||
RthJC | 结壳热阻 | 0.12 | 0.11 | 0.11 | K/W | 每个模块，直流 |
RthJCS | 接触热阻 基板— 散热器 | 0.07 | K/W | 涂导热硅脂 | ||
| 重量 | 362 | g |
| ||
| 外形尺寸 | 94*35*38 | mm |
| ||
| 外壳颜色 | 黑 |
|
| ||
