供应智能指针式腰轮流量计
| 价 格： | 面议 | |
| 型号/规格： | JTYL | |
| 品牌/商标： | 捷特 |
1 产品概述智能指针式腰轮流量计
腰轮流量计主要由计量腔、密封联轴器和计数器三部分组成。可现场指示累积流量和瞬时流量，配以发信器及流量智能控制仪，可实现远距离测量和控制。广泛用于石油机械、化工部门、电力部门、冶金、交通、食品加工、医药、国防、商业贸易等部门对石油及石油制品、化学溶液等流体的测量。 2.工作原理当被测液体流经计量室时，在流量计的进出口形成 压差，腰轮在此压差的推动下旋转。同时通过固定在腰轮轴上的一对驱动齿轮，使两个腰轮保持连续旋转。随着腰轮的转动，液体经由计量室被不断排出流量计。每对流过的液体量是计量室容积的四倍，通过密封联轴器、减速机构，将旋转次数减速后传递到计数器，计数器即指示液体瞬时流量和累积流量。 在计数器机构中安装发信器即成了带发信器的腰轮流量计。与显示仪表或微机系统配套，可实现远传（定量、累积、瞬时等功能）自动化测量和控制。使用说明另见显示仪表分类说明书。 dzsc/18/7353/18735373.jpg
3.主要零件材料组合
| 材料 零件 | HPLL-AL | HPLL-EL | HPLL | |||||||
| 铸铁 | 铸铝 | 不锈钢 | 铸钢 | 铸铝 | 不锈钢 | 铸铁 | 铸铁 | 铸铝 | 不锈钢 | |
| 壳体 | ☆ | ☆ | ☆ | |||||||
| 转子 | ☆ | ☆ | ☆ | |||||||
| 盖板 | ☆ | ☆ | ☆ | |||||||
| 转子轴 | ☆ | ☆ | ☆ | |||||||
| 轴承 | ☆ | ☆ | ☆ | |||||||
dzsc/18/7353/18735373.jpg
5.腰轮流量计技术参数 ① 公称压力（MPa）:0.6、1.0、1.6、2.5、4.0 ② 工作温度：（℃）：-10~60 ③ 精度等级：0.5、0.2 ④ 流量范围：（m3/h）
| 公称通径 DN | 液体粘度 3.0~150mpa.s | 液体粘度 3.0~150mpa.s | 液体粘度 3.0~150mpa.s | 液体粘度 3.0~150mpa.s |
| 15 | 0.25~2.5 | 0.5~2.5 | 0.5~2.5 | 0.83~2.5 |
| 20 | 0.25~2.5 | ~2.5 | 0.5~2.5 | 0.83~2.5 |
| 25 | 0.6~6 | 1.2~6 | 1.2~6 | 2~6 |
| 40 | 1.6~16 | 3.2~16 | 3.2~16 | 5.3~16 |
| 50 | 2.5~25 | 5~25 | 5~25 | 8.3~25 |
| 80 | 6~60 | 12~60 | 12~60 | 20~60 |
| 80Ⅱ | 12~100 | 22~100 | 20~100 | 33.3~100 |
| 100 | 10~100 | 20~100 | 20~100 | 33.3~100 |
| 150 | 40~200 | 40~200 | 100~200 | 66.7~200 |
| 精度等级 | 0.5 | 0.2 | ||
dzsc/18/7353/18735373.jpg
（1）铸铁型腰轮流量计外形尺寸
| 型号 | L | H | I | B | D | D1 | n-d |
| HPLL-AL15.06 | 160 | 238 | 52 | 100*100 | G11/4 | ||
| HPLL-AL20.06 | 160 | 238 | 52 | 100*100 | 90 | 65 | |
| HPLL-AL25.06 | 180 | 260 | 68 | 120*120 | G1/ | ||
| HPLL-AL40.1 | 240 | 290 | 88 | 170 | 150 | 110 | 4-17.52 |
| HPLL-AL50.1 | 265 | 305 | 97 | 190 | 165 | 125 | 4-C17.52 |
| HPLL-AL80.1 | 265 | 340 | 122 | 246 | 200 | 160 | 8-17.52 |
| HPLL-AL80Ⅱ.1 | 265 | 470 | 164 | 246 | 200 | 160 | 8-18 |
| HPLL-AL100.1 | 515 | 425 | 164 | 305 | 220 | 180 | 8-18 |
| HPLL-AL150.1 | 560 | 550 | 225 | 455 | 285 | 240 | 8-22 |
（2）铸钢型腰轮流量计外形尺寸
| 型号 | L | H | I | B | D | D1 | n-d |
| HPLL-EL25.3 | 180 | 260 | 68 | 120*120 | G11/4 | ||
| HPLL-AL40.4 | 300 | 290 | 88 | 170 | 150 | 110 | 4-18 |
| HPLL-AL50.4 | 360 | 315 | 103 | 276 | 165 | 125 | 4-18 |
| HPLL-AL80.4 | 360 | 348 | 128 | 254 | 200 | 160 | 4-18 |
| HPLL-AL100.3 | 540 | 435 | 174 | 330 | 235 | 190 | 4-22 |
| HPLL-AL150.3 | 560 | 552 | 227 | 455 | 300 | 250 | 4-26 |
（3）铸铝型腰轮流量计外形尺寸与铸铁型腰轮流量计外形尺寸相同 ■ 7.腰轮流量计的安装使用 （1）流量计前应安装过滤器，两者表体上箭头指向与流动方向一致 （2）当被测液体含有气体时，流量计前应安装气体分离器 （3）不论管路是垂直还是水平安装，但流量计的腰轮轴安装成水平位置（即表度盘应与地面垂直）。 （4）流量计在正确安装情况下，如果不易看清读数，可把计数器旋转180度或90度均可。 （5）节流阀应安装在流量计进口处，开闭阀装在出口处，使用开闭阀时要缓慢启动，不要突然开阀。 (6) 严禁使用扫线蒸汽通过流量计 （7）在连续使用部门，流量计需加旁通管道 （8）流量计安装前，管道需冲洗，冲洗时采用直管段（替代流量计位置）防止焊渣、杂物等进入流量计 （9）严禁用水校验铸铁、铸钢材质组成的流量计 （10）流量计在使用时流量大小不得超过技术要求。流量计正常工作在流量70~80%为优。 （11）被测液体如果具有化学腐蚀性，需选用不锈钢材质的流量计，如果腐蚀性强，需选用0Crl8Ni12MO2Ti材质的流量计。
如需访问磁翻板液位计网站现在就登陆：http://www.jt-yb.com
如需访问电磁流量计产品系列现在就登陆：http://www.china-jtyb.com
如需了解孔板流量计产品现在就登陆：http://www.jsjhjt.net
金属管浮子流量计http://www.jetyb.com
分体式电磁流量计http://www.jhjtyb.com/
电话：0517-86887111 商务热线：15351767111 传真：0517-86809111
- 所属城市：江苏 淮安
- [联系时请说明来自维库仪器仪表网]
- 联系人： 张先生
- 电话：0517-86887111
- 传真：0517-86908818
- 手机：13901403705
- QQ ：
供应标准喷嘴蒸汽流量计
信息内容：一、概述 金湖捷特仪表生产的JT-BPZ系列标准喷嘴蒸汽流量计具有耐高温高压、耐冲击、使用寿命长、测量范围大、测量精度高、压力损失小等特点可用于贸易结算。标准喷嘴按国标GB/T26224-20026进行设计制造，按国标JJG6402-942进行检定。无需实流标定。 二、测量原理 喷嘴的测量原理是依据流体力学的节流原理，充满管道的流体，当它们流经管道内的喷嘴时，流速将在喷嘴形成局部收缩，从而使流速加快，静压力降低，于是在喷嘴前后便产生了压力降或叫压差，介质流动的流量愈大，在喷嘴前后产生的压差也就愈大，所以可通过测量压差来测量流体流量的大小。 由于喷嘴采用圆弧形轮廓结构因而它压损较小，所需直管段短,精度高。 流量计算公式： 式中: ，——分别为质量流量（㎏/s）和体积流量（m3/s）； ⇒流出系数 ； ⇒可膨胀性系数； ⇒节流件开孔直径，m； ⇒直径比， ⇒管道内径，m； ⇒被测流体密度，㎏/m； ⇒差压，Pa； 三、特点 1. 结构简单,安装方便。 2. 喷嘴比孔板的压力损失小，要求直管段长度也短。 3. 无需实流校验，性能稳定。 4. 可耐高温高压、耐冲击。 5. 耐腐蚀性能比孔板好，寿命长。 6. 精度高、重复...
供应壁挂式超声波流量计

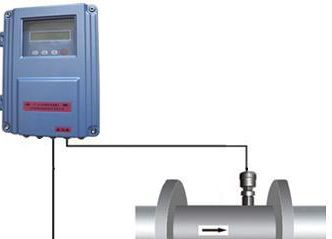

信息内容：产品简介 FC-80F壁挂式超声波流量计依然是金湖捷特仪表主线产品，壁挂式超声波流量计完成计量功能共需三部分组成，一是超声波流量计主机，二是专用信号电缆，还有传感器，如（图一），主机和传感器均有不同类型可供选择。 FC-80F系列壁挂式超声波流量计从电路板到软件全面重新设计，采用进口高性能低功耗单片机，秉承前版的优良品质，提高了集成度，减少了外围电路，新产品无论在测量精度、测量稳定性、抗干扰性，通讯稳定性、等方面都较前版超声波流量计有了很大的提高，是一款功能强大稳定可靠的流量计。 FC系列超声波流量计拥有多种接口，如4-20毫安电流环输出，电流环输入，485数字通讯接口，OCT频率输出，两路PT100接口，可以方便的与PLC、GPRS通讯模块等相连，实现有线无线监测。 FC系列各种型号超声波流量计软硬件主体没有太多区别，封装形式不同，输入输出端口略有不同，主机可搭配外敷式，插入式，管段式任意一种传感器。外敷式，插入式传感器无需断管断流在线安装。 产品特点 测量精度：优于0.9898% 流速范围：0-±64m /s(流速分辩率0.001m/s) 显 示：背光型汉字液晶示器。可显示瞬时流量...
