该板支持CVBS1/CVBS2视频输入信号、可调电位器和按键调节方式可选,当用于车载倒视选择2路AV时候可以用按键操作,当有倒车信号时可自动切换到AV2通道;如果是用于安防产品使用1路AV的时候可以用电位器调节;NTSC/PAL自动识别;输入电压6V--+16V;无信号可显示黑屏或者选择为关闭背光;本板卡采用全贴片工艺,板结构小便于安装(76mm*60mm*7mm)广泛应用于车载倒视、可视门铃、可视对讲、智能家居、普通监视器、仪器仪表、工业控制等等,同时支持的LCD液晶屏有:54PIN天马3.5寸TM035KDH03 奇美3.5寸LQ035NC111、LQ035Q1DG01 比亚迪3.5寸BM4281L等等
该液晶屏是全新原包产品,分辨率800*480 亮度 350cd/m2 16:9显示比例 LED背光控制 同时我们还可以提供该液晶屏相应驱动板 AV+VGA功能,适合应用于车载、监控、仪器仪表、数码相框、安防等等

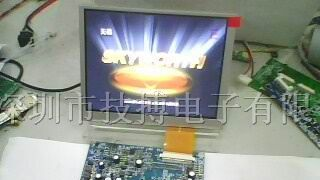

显示尺寸(Lcd Size)5" – 4:3 外形尺寸( Module Size)117.65(W)X88.43(H)X5.7(D) mm 可视角度(L/R/U/D)45/60/55/55 分 辨 率 (Resolution) 640RGB×480 对 比 度(Contrast)350:1 亮 度 (Brightness)250cd/m2 接口类型 单50PIN Digital(TTL) 背 光 LEDs 响应时间 15ms 工作温度 -20℃~70℃ 输入信号:AV 工作电压:7.5v-15v 该驱动板主要外接cvbs1、cvbs2二路AV视频和一路VGA输入,OSD菜单操作控制、可调试亮度、对比度、语言、翻转等功能,广泛应用于车载、可视门铃、对讲、智能家居、监视器、仪器仪表、票据检测仪器、医疗仪器等等(可根据不同摄像头出来的视频信号调节效果) 该板同时可驱动的液晶屏型号如下: 翰彩5寸 群创5寸AT050TN22V.1 AT050TN23 AT056TN52 50等等
