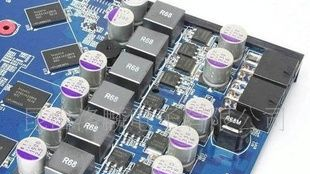

低频电感-低频电感-低频电感-低频电感-低频电感-品质保证

价格：

0.10

详细介绍
企业详情

应用范围	滤波	种类	电流互感器
品牌/商标	国产	型号/规格	国产，进口
封装形式	贴片电感	绕线形式	单层间绕式
导磁体性质	空芯	磁芯形状	柱形
工作频率	低频	安装方式	立式密封
骨架材料	塑料	品质因数Q	低频电感
电感量	低频电感（mH）	允许误差	低频电感
感抗XL	低频电感（Ω）	额定电流	低频电感（mA）
分布电容	低频电感（F）	标称电压	低频电感（V）

变压器的电路图形符号

　　变压器是利用电感器的电磁感应原理制成的部件。在电路中用字母"T"（旧标准为"B"）表示，其电路图形符号如图6-12所示。

变压器的作用

　　变压器是利用其一次（初级）、二次（次级）绕组之间圈数（匝数）比的不同来改变电压比或电流比，实现电能或信号的传输与分配。其主要有降低交流电压、提升交流电压、信号耦合、变换阻抗、隔离等作用。

电感器的结构与特点

　　电感器一般由骨架、绕组、屏蔽罩、封装材料、磁心或铁心等组成。　　1．骨架骨架泛指绕制线圈的支架。一些体积较大的固定式电感器或可调式电感器（如振荡线圈、阻流圈等），大多数是将漆包线（或纱包线）环绕在骨架上，再将磁心或铜心、铁心等装入骨架的内腔，以提高其电感量。　　骨架通常是采用塑料、胶木、陶瓷制成，根据实际需要可以制成不同的形状。　　小型电感器（例如色码电感器）一般不使用骨架，而是直接将漆包线绕在磁心上。　　空心电感器（也称脱胎线圈或空心线圈，多用于高频电路中）不用磁心、骨架和屏蔽罩等，而是先在模具上绕好后再脱去模具，并将线圈各圈之间拉开一定距离。　　2．绕组绕组是指具有规定功能的一组线圈，它是电感器的基本组成部分。　　绕组有单层和多层之分。单层绕组又有密绕（绕制时导线一圈挨一圈）和间绕（绕制时每圈导线之间均隔一定的距离）两种形式；多层绕组有分层平绕、乱绕、蜂房式绕法等多种，如图6-5所示。　　3．磁心与磁棒磁心与磁棒一般采用镍锌铁氧体（NX系列）或锰锌铁氧体（MX系列）等材料，它有"工"字形、柱形、帽形、"E"形、罐形等多种形状，如图6-6所示。　　4．铁心铁心材料主要有硅钢片、坡莫合金等，其外形多为"E"型。　　5．屏蔽罩为避免有些电感器在工作时产生的磁场影响其它电路及元器件正常工作，就为其增加了金属屏幕罩（例如半导体收音机的振荡线圈等）。采用屏蔽罩的电感器，会增加线圈的损耗，使Q值降低。　　6．封装材料有些电感器（如色码电感器、色环电感器等）绕制好后，用封装材料将线圈和磁心等密封起来。封装材料采用塑料或环氧树脂等。

小型固定电感器

　　小型固定电感器通常是用漆包线在磁心上直接绕制而成，主要用在滤波、振荡、陷波、延迟等电路中，它有密封式和非密封式两种封装形式，两种形式又都有立式和卧式两种外形结构，如图6-7所示。　　1．立式密封固定电感器立式密封固定电感器采用同向型引脚，国产电感量范围为0.1~2200μH（直标在外壳上），额定工作电流为0.05~1.6A，误差范围为±5%~±10%，进口的电感量，电流量范围更大，误差则更小。进口有TDK系列色码电感器，其电感量用色点标在电感器表面。　　2．卧式密封固定电感器卧式密封固定电感器采用轴向型引脚，国产有LG1、LGA、LGX等系列。　　LG1系列电感器的电感量范围为0.1~22000μH（直标在外壳上），额定工作电流为0.05~1.6A，误差范围为±5%~±10%。　　LGA系列电感器采用超小型结构，外形与1/2W色环电阻器相似，其电感量范围为0.22~100μH（用色环标在外壳上），额定电流为0.09~0.4A。　　LGX系列色码电感器也为小型封装结构，其电感量范围为0.1~10000μH，额客电流分为50mA、150mA、300mA和1.6A四种规格。
